Снят с производтсва в РФ

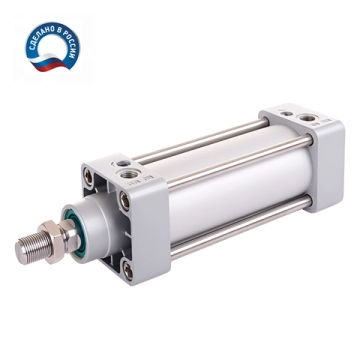

Подберем аналог
Описание

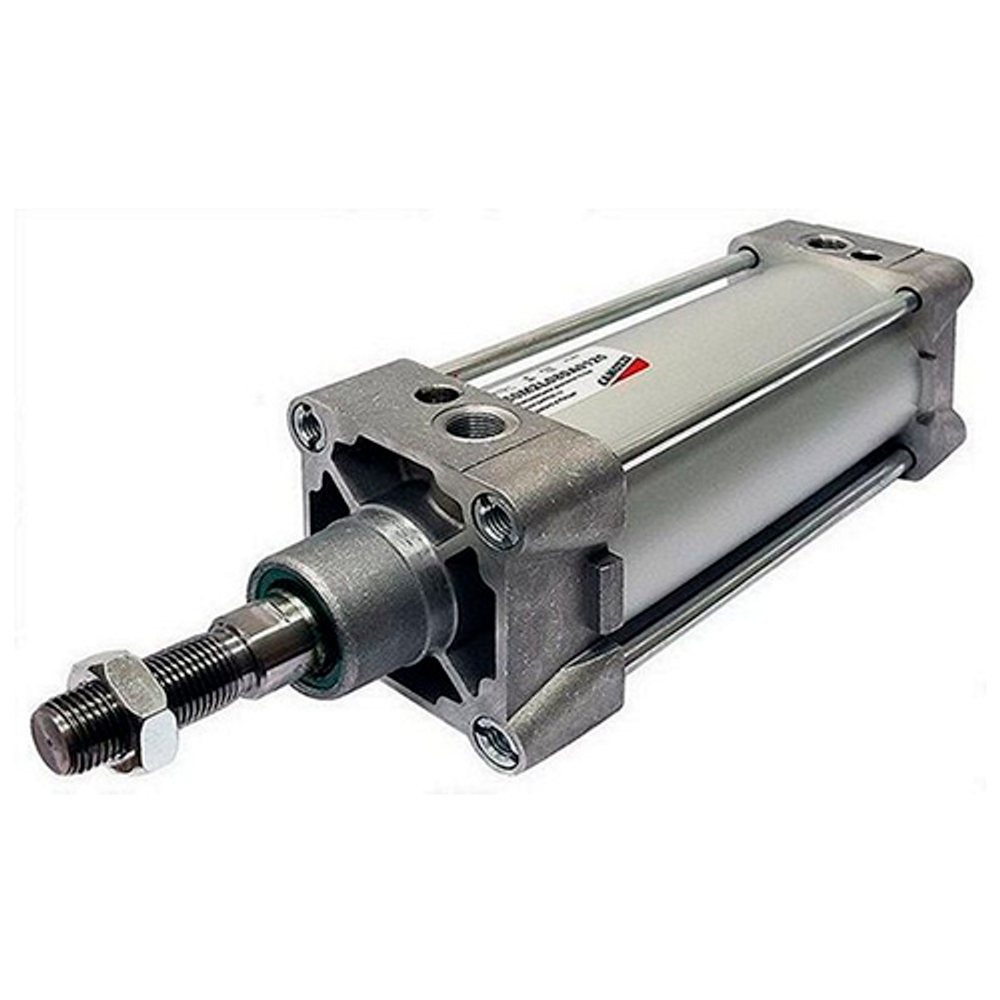

Пневмоцилиндр Camozzi серии 60, артикул 60M2L032A0200 с диаметром поршня 32 мм и длинной хода 200 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 426 Н (43 КГ), на втягивание: 366 Н (37 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 2.08 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.
Артикул производителя
| 60 | M | 2 | L | 032 | A | 0200 |
Расшифровка номенклатуры
| СЕРИЯ: 60 |
|
МОДИФИКАЦИЯ:
M = стандартный магнитный L = низкого трения |
| ДЕЙСТВИЕ: 1 = одностороннее (передняя возвратная пружина) (Ø32 ... Ø100) 2 = двустороннее (с системой торможения при движении вперед и назад) 3 = двустороннее (без системы торможения) 4 = двустороннее (с системой торможения при движении назад) 5 = двустороннее (с системой торможения при движении вперед) 6 = двустороннее (с двусторонним штоком, с системой торможения в конце хода) 7 = одностороннее (с двусторонним штоком) 8 = двустороннее (с двусторонним штоком, без системы торможения) |
| МАТЕРИАЛЫ: L = шток – нержавеющая сталь AISI 420В, манжета штока – полиуретан, гайки и шпильки – оцинкованная сталь X = шток – хромированная сталь, гайки и шпильки – оцинкованная сталь T = шпильки – нержавеющая сталь AISI 420В, гайки – нержавеющая сталь AISI 303 C = шток – нержавеющая сталь AISI 303, гайка штока – нержавеющая сталь AISI 304 U = шток, гайки шпилек – нержавеющая сталь AISI 303, гайка штока – нержавеющая сталь AISI 304, шпильки – нержавеющая сталь AISI 420В W = шток, гайка штока – нержавеющая сталь AISI 304, шпильки – нержавеющая сталь AISI 420В, гайки шпилек – нержавеющая сталь AISI 303 Z = шток – нержавеющая сталь AISI 420В покрытие хромом, гайка штока – нержавеющая сталь AISI 304, шпильки – нержавеющая сталь AISI 420В, гайки шпилек – нержавеющая сталь AISI 303, манжеты для низких температур (-40°С), скребок – латунь Y = шток – нержавеющая сталь AISI 420В покрытие хромом, гайка штока – нержавеющая сталь AISI 304, шпильки – нержавеющая сталь AISI 420В, гайки шпилек – нержавеющая сталь AISI 303, манжеты для низких температур (-50°С), скребок – латунь |
| ДИАМЕТРЫ ПОРШНЯ: 032 = Ø 32 мм; 040 = Ø 40 мм; 050 = Ø 50 мм 063 = Ø 63 мм; 080 = Ø 80 мм; 100 = Ø 100 мм; 125 = Ø 125 мм |
| РАБОЧИЙ ХОД: 10 ÷ 2500 мм |
| СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ: = стандарт V = уплотнение штока FKM N = тандем R = манжета штока NBR W = материал уплотнений FKM; максимальная рабочая температура: до +150°C L° = версия с низким трением, без уплотнения штока (ВНИМАНИЕ: Штоковая полость такого цилиндра не может находиться под давлением.) ( ___ ) = специальное исполнение со специальным окончанием штока МУЛЬТИПОЗИЦИОННЫЙ ЦИЛИНДР: * Возможно заказать цилиндр без уплотнения штока, что позволит дополнительно снизить коэффициент трения. |
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 7 | 71 | 6 | 61 |
| 2 | 14 | 142 | 12 | 122 |
| 3 | 22 | 213 | 19 | 183 |
| 4 | 29 | 284 | 25 | 244 |
| 5 | 36 | 355 | 31 | 305 |
| 6 | 43 | 426 | 37 | 366 |
| 7 | 51 | 497 | 44 | 427 |
| 8 | 58 | 568 | 50 | 488 |
| 9 | 65 | 639 | 56 | 549 |
| 10 | 72 | 710 | 549 | 610 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
0.32 | 0.48 | 0.64 | 0.8 | 0.96 | 1.12 | 1.28 | 1.44 | 1.6 | 1.76 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
0.28 | 0.42 | 0.56 | 0.7 | 0.82 | 0.96 | 1.1 | 1.24 | 1.38 | 1.52 |
- Производитель оставляет за собой право без уведомления менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
|
