Области применения и особенности материала
ПРОМЫШЛЕННАЯ АВТОМАТИЗАЦИЯ
ПРОМЫШЛЕННАЯ АВТОМАТИЗАЦИЯ
 РОБОТОТЕХНИКА
РОБОТОТЕХНИКА
ВАКУУМ
ВАКУУМ
ТОРМОЗНЫЕ СИСТЕМЫ
ТОРМОЗНЫЕ СИСТЕМЫ
СТАНКИ
СТАНКИ
ТРАНСПОРТИРОВКА НЕФТЕПРОДУКТОВ
ТРАНСПОРТИРОВКА НЕФТЕПРОДУКТОВ

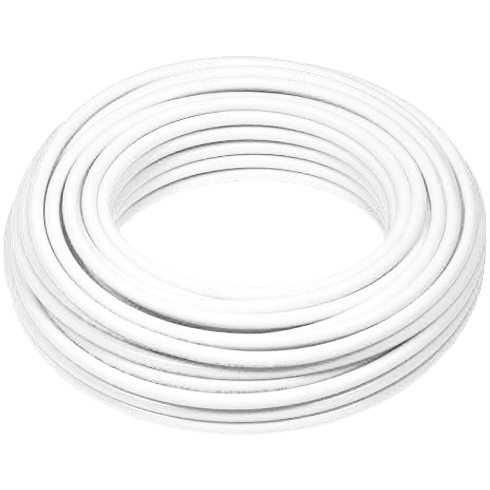

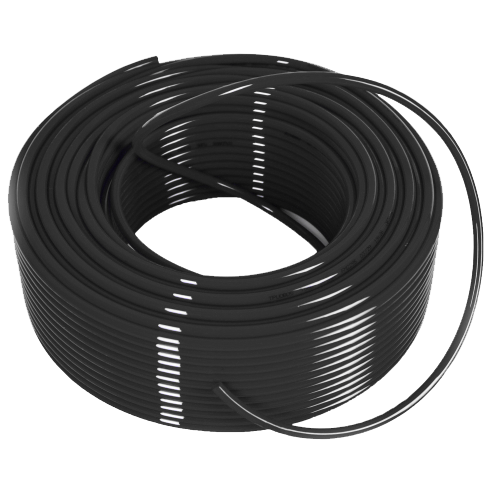

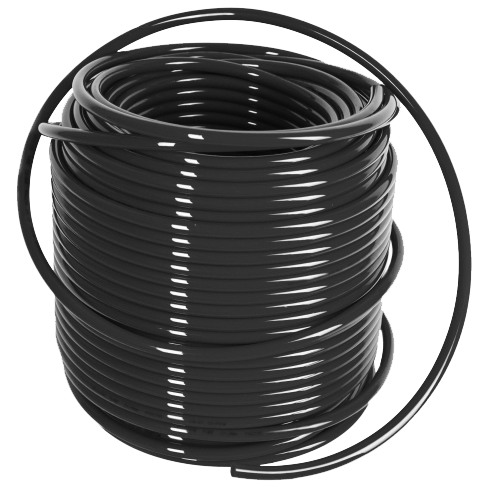

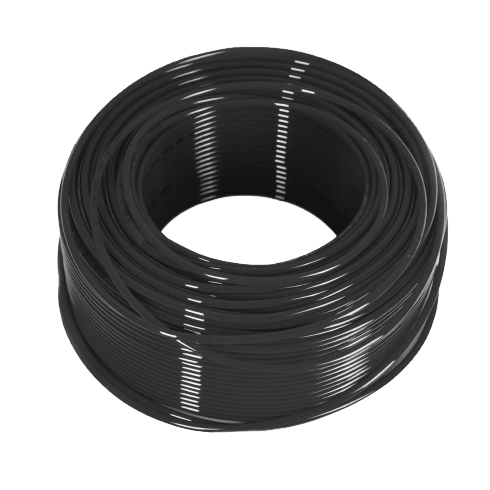

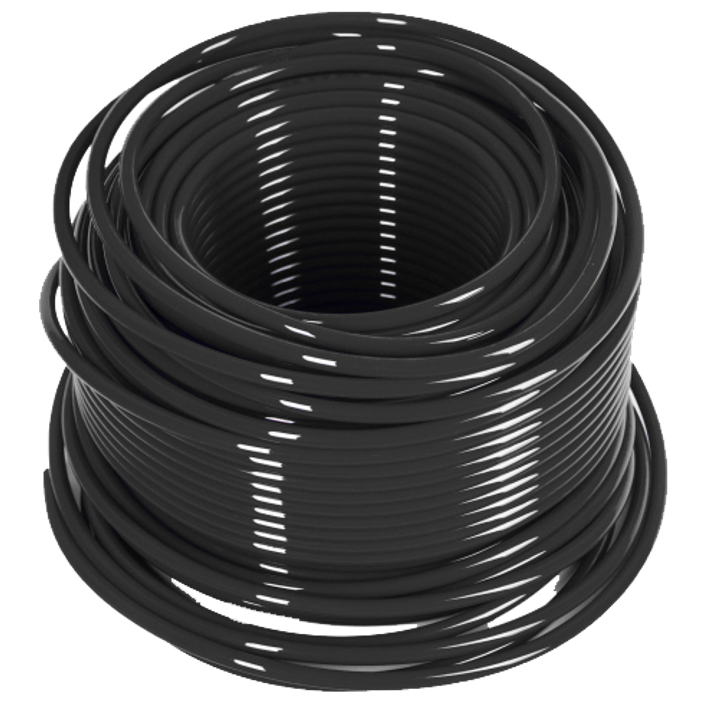

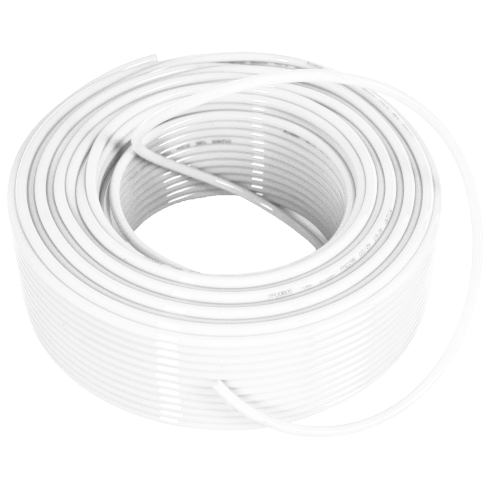

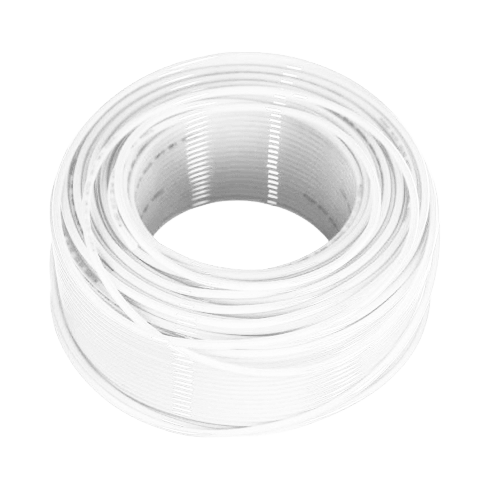

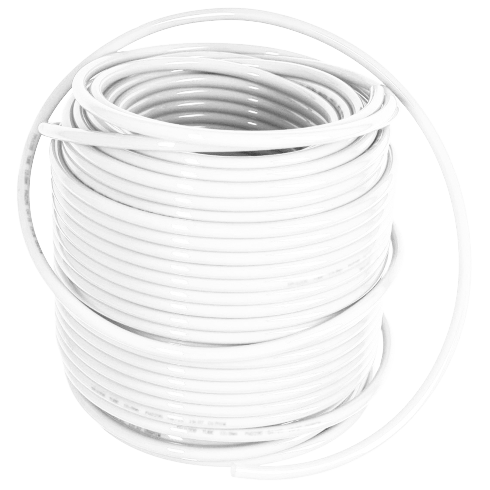

Основные технические характеристики
трубок из полиуретана




Значения давления, выраженные в % в зависимости от температуры


Коэффициент запаса прочности при рабочем давлении: 3:1



Рабочее давление при 23°С

TRN 3/2 27 бар Регуляторы давления серии R черный.png
TRN 4/2,5 44 бар

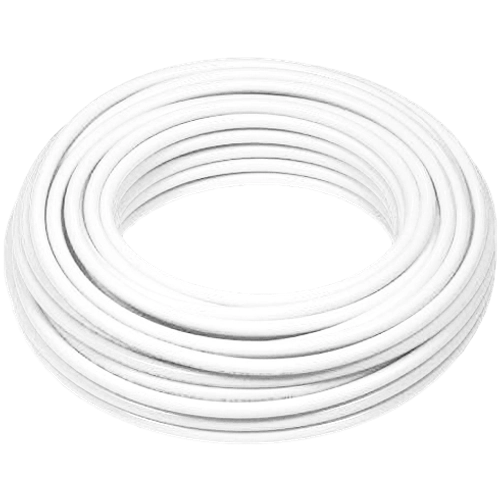

TRN 5/3 33 бар

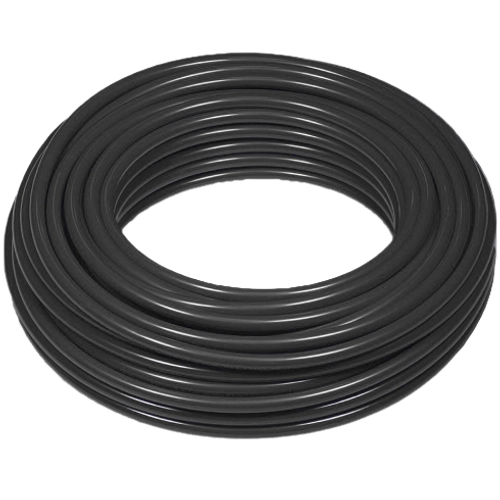

TRN 6/4 28 бар
TRN 8/6 20 бар
TRN 10/8 16 бар
TRN 12/8 19 бар
TRN 12/9 14 бар

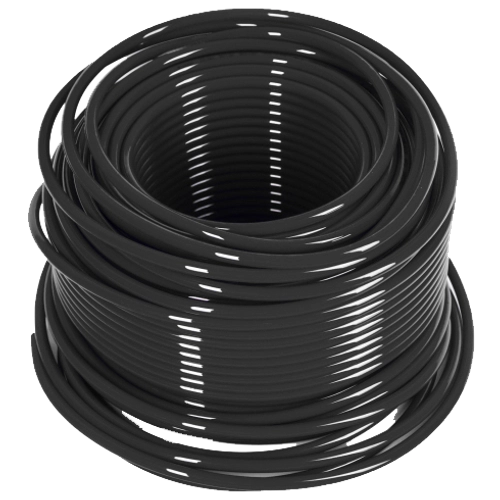

TRN 12/10 12 бар
TRN 14/12 10 бар
TRN 15/12,5 14 бар
TRN 16/12 11 бар
TRN 16/14 9 бар



Минимальный радиус изгиба

tube-black-s1.png TRN 3/2 10 мм
TRN 4/2,5 16 мм
TRN 5/3 20 мм
TRN 6/4 30 мм
TRN 8/6 40 мм
TRN 10/8 60 мм
TRN 12/8 75 мм
TRN 12/9 75 мм
TRN 12/10 85 мм
TRN 14/12 90 мм
TRN 15/12,5 140 мм
TRN 16/12 180 мм
TRN 16/14 120 мм



Давление разрыва

TRN 3/2 54 бар tube-black-s2.png
TRN 4/2,5 88 бар
TRN 5/3 66 бар
TRN 6/4 56 бар
TRN 8/6 40 бар
TRN 10/8 32 бар
TRN 12/8 38 бар
TRN 12/9 28 бар
TRN 12/10 24 бар
TRN 14/12 20 бар
TRN 15/12,5 28 бар
TRN 16/12 22 бар
TRN 16/14 18 бар



Коэффициент зависимости давления от температуры

0°С +23°С +30°С +40°С +50°С +60°С +70°С +80°С
1,1 1 0,87 0,74 0,64 0,57 0,52 0,47



Цвета трубопроводов

Прозрачный Синий Красный Черный Жёлтый
clear.png blue.png red.png black.png yellow.png

Товары
В наличии
По запросу
В наличии
По запросу
В наличии
По запросу
В наличии
По запросу
В наличии
По запросу
В наличии
По запросу
В наличии
По запросу
В наличии
По запросу
В наличии
По запросу
В наличии
По запросу
В наличии
По запросу
В наличии
По запросу
В наличии
По запросу
В наличии
По запросу
В наличии
По запросу

Основные технические характеристики
трубок из полиуретана




Значения давления, выраженные в % в зависимости от температуры


Коэффициент запаса прочности при рабочем давлении: 3:1



Рабочее давление при 23°С

TRN 3/2 27 бар Регуляторы давления серии R черный.png
TRN 4/2,5 44 бар
TRN 5/3 33 бар
TRN 6/4 28 бар
TRN 8/6 20 бар
TRN 10/8 16 бар
TRN 12/8 19 бар
TRN 12/9 14 бар
TRN 12/10 12 бар
TRN 14/12 10 бар
TRN 15/12,5 14 бар
TRN 16/12 11 бар
TRN 16/14 9 бар



Минимальный радиус изгиба

tube-black-s1.png TRN 3/2 10 мм
TRN 4/2,5 16 мм
TRN 5/3 20 мм
TRN 6/4 30 мм
TRN 8/6 40 мм
TRN 10/8 60 мм
TRN 12/8 75 мм
TRN 12/9 75 мм
TRN 12/10 85 мм
TRN 14/12 90 мм
TRN 15/12,5 140 мм
TRN 16/12 180 мм
TRN 16/14 120 мм



Давление разрыва

TRN 3/2 54 бар tube-black-s2.png
TRN 4/2,5 88 бар
TRN 5/3 66 бар
TRN 6/4 56 бар
TRN 8/6 40 бар
TRN 10/8 32 бар
TRN 12/8 38 бар
TRN 12/9 28 бар
TRN 12/10 24 бар
TRN 14/12 20 бар
TRN 15/12,5 28 бар
TRN 16/12 22 бар
TRN 16/14 18 бар



Коэффициент зависимости давления от температуры

0°С +23°С +30°С +40°С +50°С +60°С +70°С +80°С
1,1 1 0,87 0,74 0,64 0,57 0,52 0,47



Цвета трубопроводов

Прозрачный Синий Красный Черный Жёлтый
clear.png blue.png red.png black.png yellow.png
