Описание и размеры
Описание

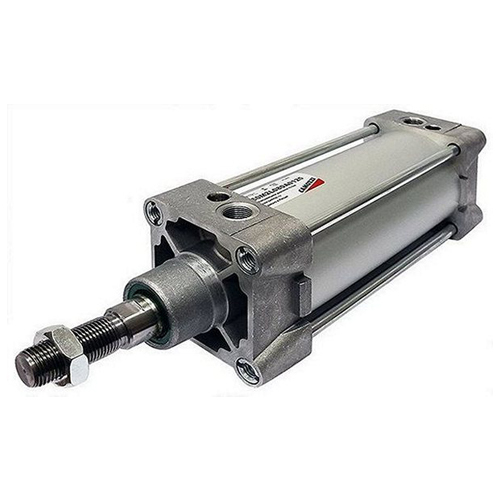

Пневмоцилиндр Camozzi серии 60, артикул 60M2L080A1200 с диаметром поршня 80 мм и длинной хода 1200 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 2661 Н (271 КГ), на втягивание: 2402 Н (245 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 80.28 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 45 | 444 | 41 | 400 |
| 2 | 90 | 887 | 82 | 801 |
| 3 | 136 | 1331 | 122 | 1201 |
| 4 | 181 | 1774 | 163 | 1601 |
| 5 | 226 | 2218 | 204 | 2001 |
| 6 | 271 | 2661 | 245 | 2402 |
| 7 | 317 | 3105 | 286 | 2802 |
| 8 | 362 | 3549 | 327 | 3202 |
| 9 | 407 | 3992 | 367 | 3602 |
| 10 | 452 | 4436 | 408 | 4003 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
12.0 | 18.12 | 24.12 | 30.12 | 36.12 | 42.24 | 48.24 | 54.24 | 60.24 | 66.36 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
10.92 | 16.32 | 21.72 | 27.24 | 32.64 | 38.04 | 43.56 | 48.96 | 54.36 | 59.88 |
Характеристики
Производитель
Camozzi
Серия
60
Стандарт
ISO 15552 (6431) / VDMA 24562
Диаметр поршня
80 мм
Рабочий ход
1200 мм
Диаметр штока
25 мм
Резьба штока
M20x1,5
Пневматическое присоединение
G3/8
Тип резьбы штока
Наружная резьба
Тип действия
Односторонний
Демпфирование
Регулируемое пневматическое
Опрос положения поршня
С помощью датчиков положения
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура
От -20 °C до +80 °C
Рабочее давление при 23°С
0,6 бар ... 10 бар
Материал крышек
Алюминий с защитным покрытием
Материал корпуса
Анодированный алюминий
Материал штока
Нержавеющая сталь AISI 420B
Материал уплотнений
TPE-U, NBR
