Описание и размеры
Описание

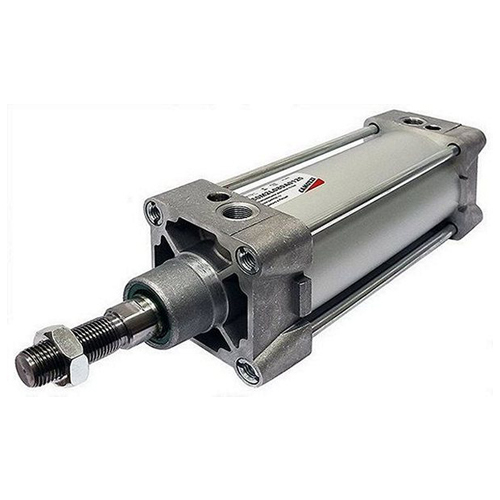

Пневмоцилиндр Camozzi серии 60, артикул 60M2L100A1300 с диаметром поршня 100 мм и длинной хода 1300 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 4159 Н (424 КГ), на втягивание: 3899 Н (398 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 138.45 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 71 | 693 | 66 | 650 |
| 2 | 141 | 1386 | 133 | 1300 |
| 3 | 212 | 2079 | 199 | 1949 |
| 4 | 283 | 2772 | 265 | 2599 |
| 5 | 353 | 3465 | 331 | 3249 |
| 6 | 424 | 4159 | 398 | 3899 |
| 7 | 495 | 4852 | 464 | 4548 |
| 8 | 548 | 5545 | 530 | 5198 |
| 9 | 636 | 6238 | 596 | 5848 |
| 10 | 707 | 6931 | 663 | 6498 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
20.41 | 30.68 | 40.82 | 51.09 | 61.23 | 71.5 | 81.64 | 91.91 | 102.05 | 112.32 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
19.11 | 28.73 | 38.22 | 47.84 | 57.46 | 66.95 | 76.57 | 86.06 | 95.68 | 105.3 |
Характеристики
Производитель
Camozzi
Серия
60
Стандарт
ISO 15552 (6431) / VDMA 24562
Диаметр поршня
100 мм
Рабочий ход
1300 мм
Диаметр штока
25 мм
Резьба штока
M20x1,5
Пневматическое присоединение
G1/2
Тип резьбы штока
Наружная резьба
Тип действия
Односторонний
Демпфирование
Регулируемое пневматическое
Опрос положения поршня
С помощью датчиков положения
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура
От -20 °C до +80 °C
Рабочее давление при 23°С
0,6 бар ... 10 бар
Материал крышек
Алюминий с защитным покрытием
Материал корпуса
Анодированный алюминий
Материал штока
Нержавеющая сталь AISI 420B
Материал уплотнений
TPE-U, NBR
