ADNGF-63-20-P-A Пневмоцилиндр

Name: ADNGF-63-20-P-A Пневмоцилиндр
SKU: ADNGF-63-20-P-A
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Производитель:

HYDS

Серия:

ADNGF

Стандарт:

ISO 21287

Диаметр поршня:

63 мм

Рабочий ход:

20 мм

Диаметр штока:

16 мм

Пневматическое присоединение:

G1/8

Тип резьбы штока:

Противоповоротная платформа

Тип цилиндра:

Двухсторонне действие

Демпфирование:

Упругое нерегулируемое

Опрос положения поршня:

С помощью датчиков положения

Рабочая среда:

Сжатый воздух по ISO 8573-1:2010 [7:4:4]

Примечание:

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Рабочая температура:

От -20 °C до +80 °C

Рабочее давление при 23°С:

0,6 бар ... 10 бар

Материал крышек:

Анодированный алюминий

Материал корпуса:

Анодированный алюминий

Материал штока:

Хромированная сталь поверхностной закалки

Материал уплотнений:

TPE-U, NBR

Все характеристики

Описание

Собственное производство в России

Средний срок изготовления: 1 - 3 дня

Показать полностью Свернуть

По запросу

В корзине шт Перейти

Нет в наличии

Описание

Характеристики

Описание

Описание

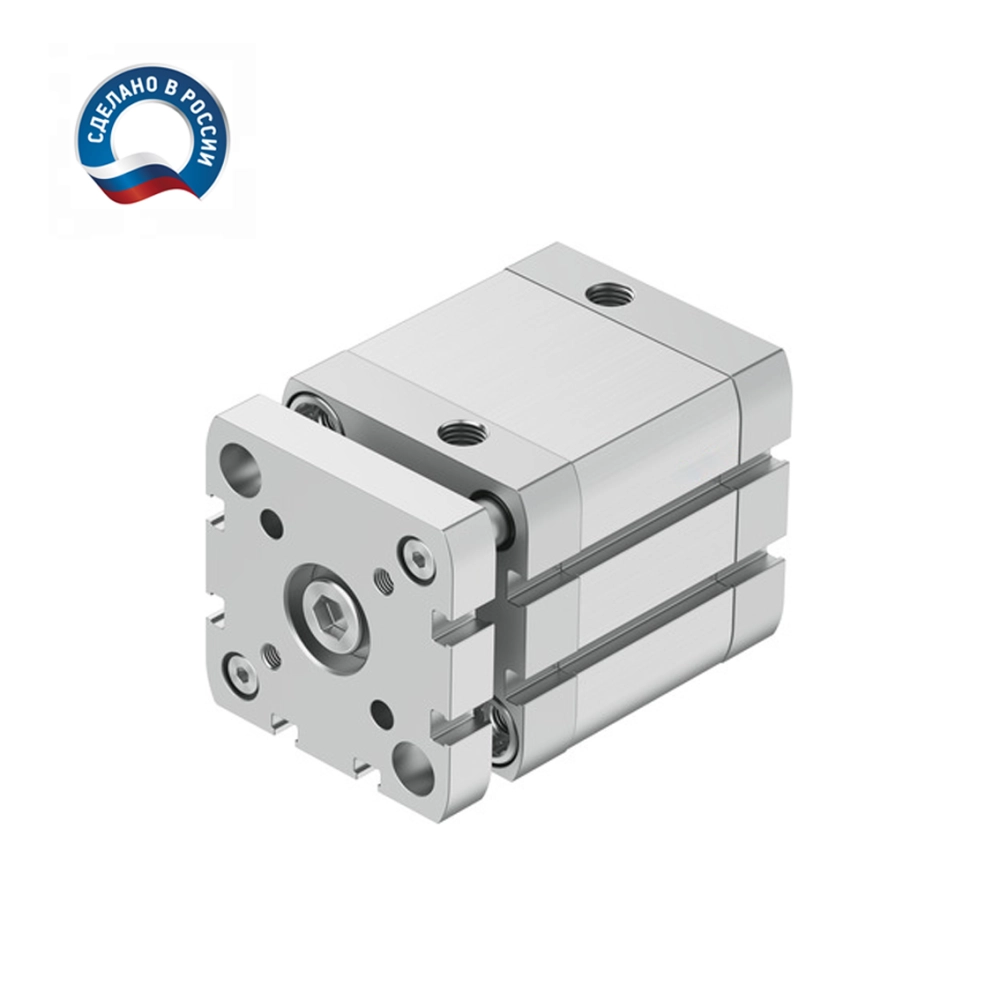

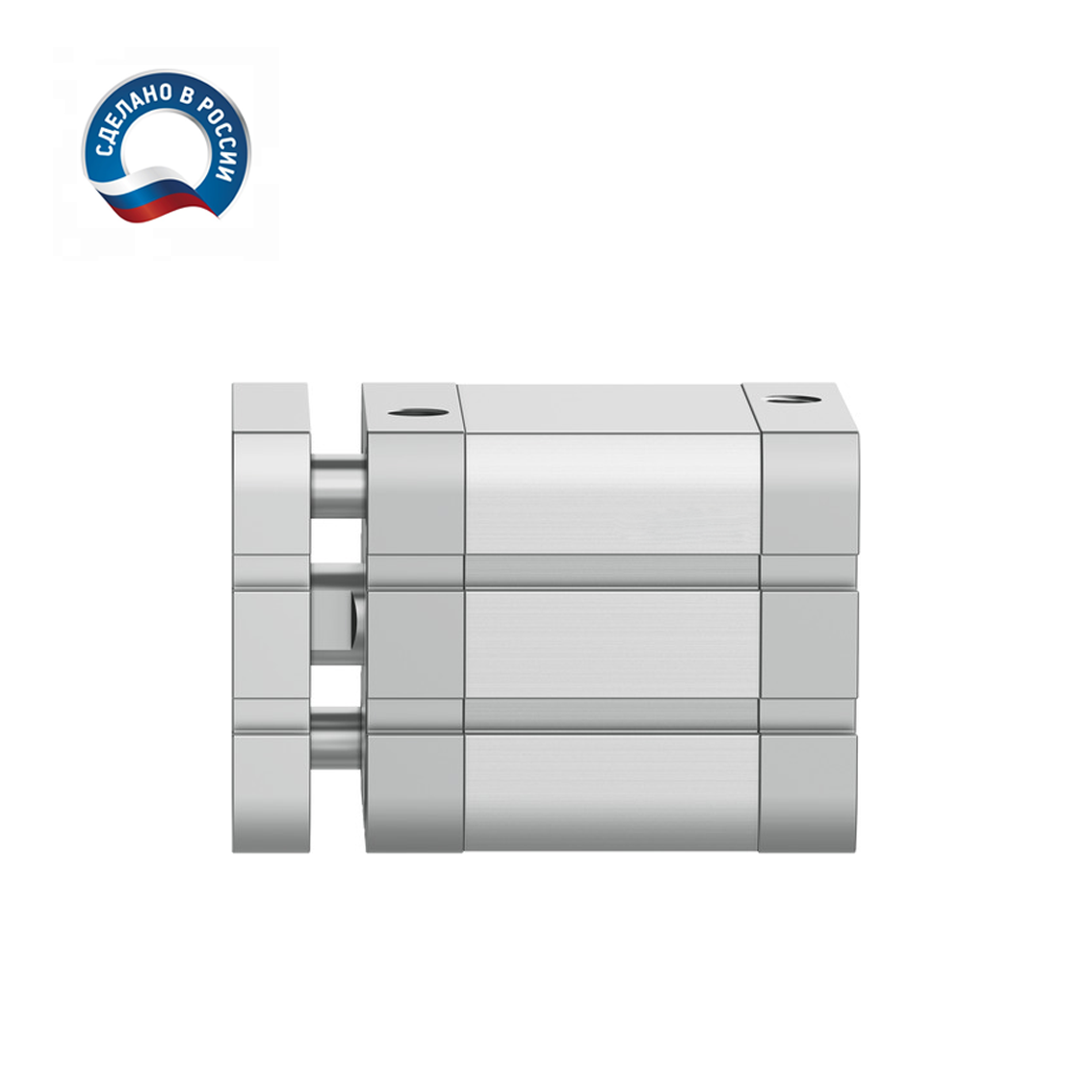

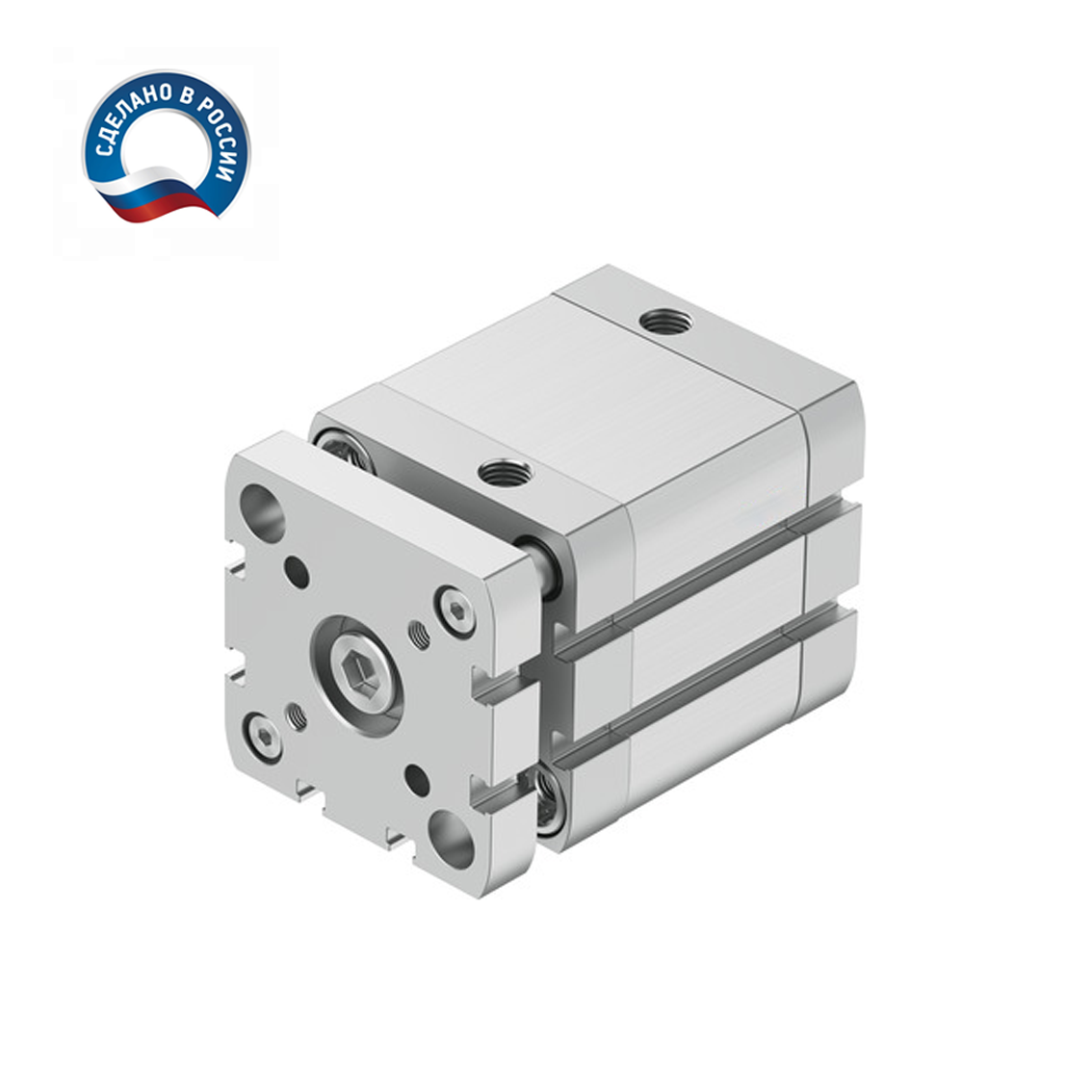

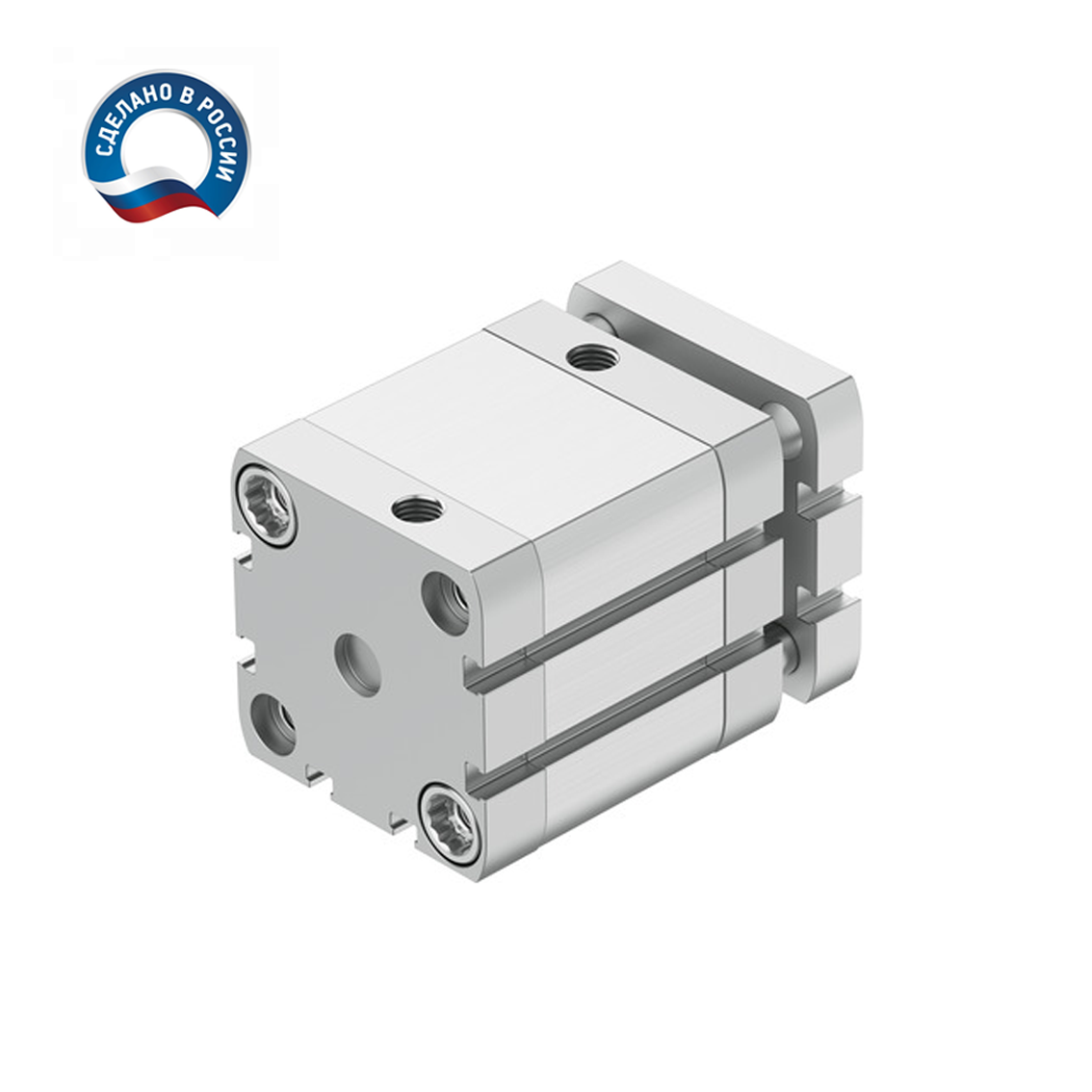

Компактный пневмоцилиндр с направляющей HYDS серии ADNGF, артикул ADNGF-63-20-P-A с диаметром поршня 63 мм и длинной хода 20 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 21287, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 1651 Н (168 КГ), на втягивание: 1484 Н (151 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 0.844 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

Таблица усилий

Давление в системе, Бар	Усилие выталкивания, КГ	Усилие выталкивания, Н	Усилие втягивания, КГ	Усилие втягивания, Н
1	28	275	25	247
2	56	550	50	495
3	84	825	76	742
4	112	1100	101	989
5	140	1375	126	1237
6	168	1651	151	1484
7	196	1926	177	1732
8	224	2201	202	1979
9	252	2476	227	2226
10	281	2751	252	2474

Таблица расхода воздуха

Направление движения	Давление в системе, Бар
Направление движения	1	2	3	4	5	6	7	8	9	10
Потребление воздуха при прямом ходе (выдвижении), Нл	0.124	0.186	0.25	0.312	0.374	0.436	0.498	0.56	0.624	0.686
Потребление воздуха при обратном ходе (втягивании), Нл	0.116	0.174	0.234	0.292	0.35	0.408	0.466	0.524	0.582	0.642

Характеристики

Производитель

HYDS

Серия

ADNGF

Стандарт

ISO 21287

Диаметр поршня

63 мм

Рабочий ход

20 мм

Диаметр штока

16 мм

Пневматическое присоединение

G1/8

Тип резьбы штока

Противоповоротная платформа

Тип цилиндра

Двухсторонне действие

Демпфирование

Упругое нерегулируемое

Опрос положения поршня

С помощью датчиков положения

Рабочая среда

Сжатый воздух по ISO 8573-1:2010 [7:4:4]

Примечание

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Рабочая температура

От -20 °C до +80 °C

Рабочее давление при 23°С

0,6 бар ... 10 бар

Материал крышек

Анодированный алюминий

Материал корпуса

Анодированный алюминий

Материал штока

Хромированная сталь поверхностной закалки

Материал уплотнений

TPE-U, NBR
