Описание и размеры
Описание

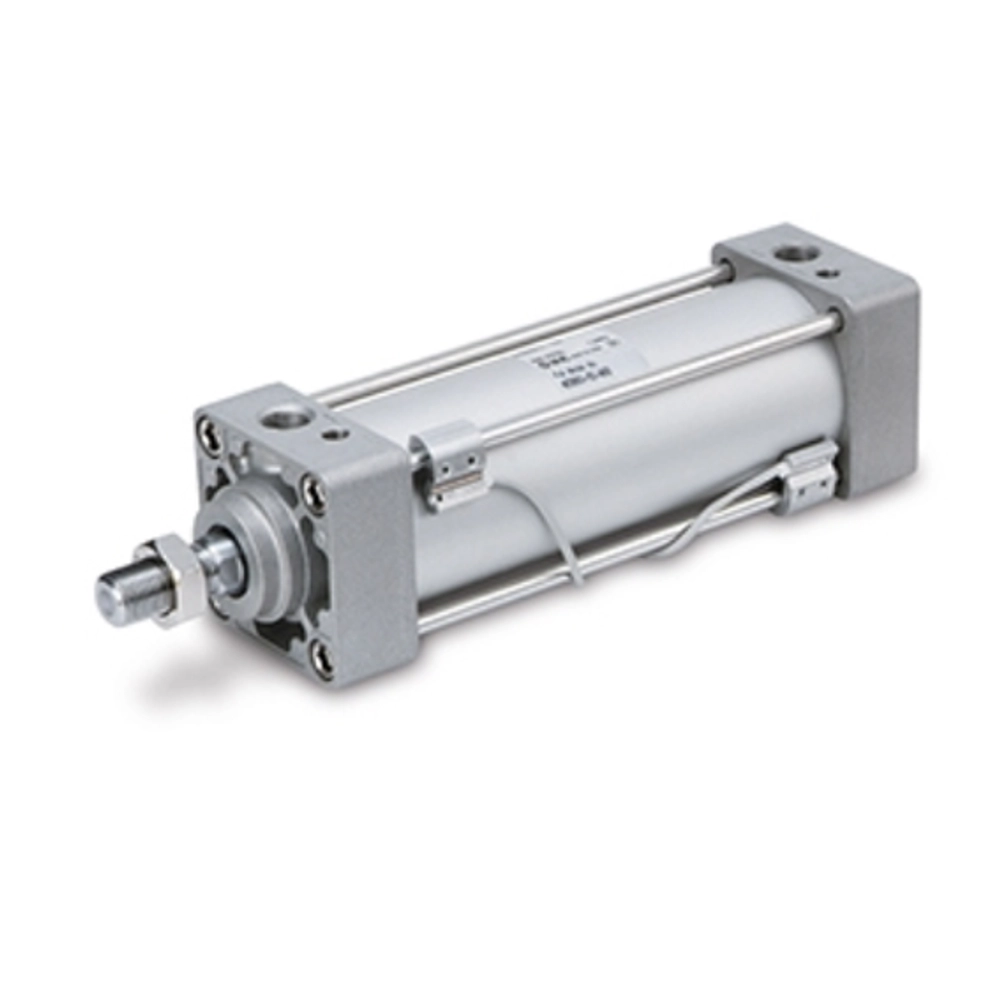

Пневмоцилиндр SMC серии C95, артикул C95SDB160-35 с диаметром поршня 160 мм и длинной хода 35 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 10646 Н (1086 КГ), на втягивание: 9980 Н (1018 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 9.542 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 181 | 1774 | 170 | 1663 |
| 2 | 362 | 3549 | 339 | 3327 |
| 3 | 543 | 5323 | 509 | 4990 |
| 4 | 724 | 7097 | 679 | 6654 |
| 5 | 905 | 8871 | 848 | 8317 |
| 6 | 1086 | 10646 | 1018 | 9980 |
| 7 | 1266 | 12420 | 1187 | 11644 |
| 8 | 1447 | 14194 | 1357 | 13307 |
| 9 | 1628 | 15969 | 1527 | 14971 |
| 10 | 1809 | 17743 | 1696 | 16634 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
1.407 | 2.111 | 2.814 | 3.517 | 4.221 | 4.925 | 5.628 | 6.332 | 7.035 | 7.738 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
1.32 | 1.977 | 2.639 | 3.297 | 3.955 | 4.617 | 5.274 | 5.936 | 6.594 | 7.252 |
Характеристики
Производитель
SMC
Серия
C95
Стандарт
ISO 15552 (6431) / VDMA 24562
Диаметр поршня
160 мм
Рабочий ход
35 мм
Диаметр штока
40 мм
Резьба штока
M36x2
Пневматическое присоединение
G3/4
Тип резьбы штока
Наружная резьба
Тип штока
Односторонний
Тип действия
Двухсторонне действие
Демпфирование
Регулируемое пневматическое
Опрос положения поршня
С помощью датчиков положения
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура
От -20 °C до +70 °C
Рабочее давление при 23°С
0,6 бар ... 10 бар
Материал крышек
Анодированный алюминий
Материал корпуса
Анодированный алюминий
Материал штока
Хромированная сталь поверхностной закалки
Материал уплотнений
NBR, URETHANE
