Описание и размеры
Описание

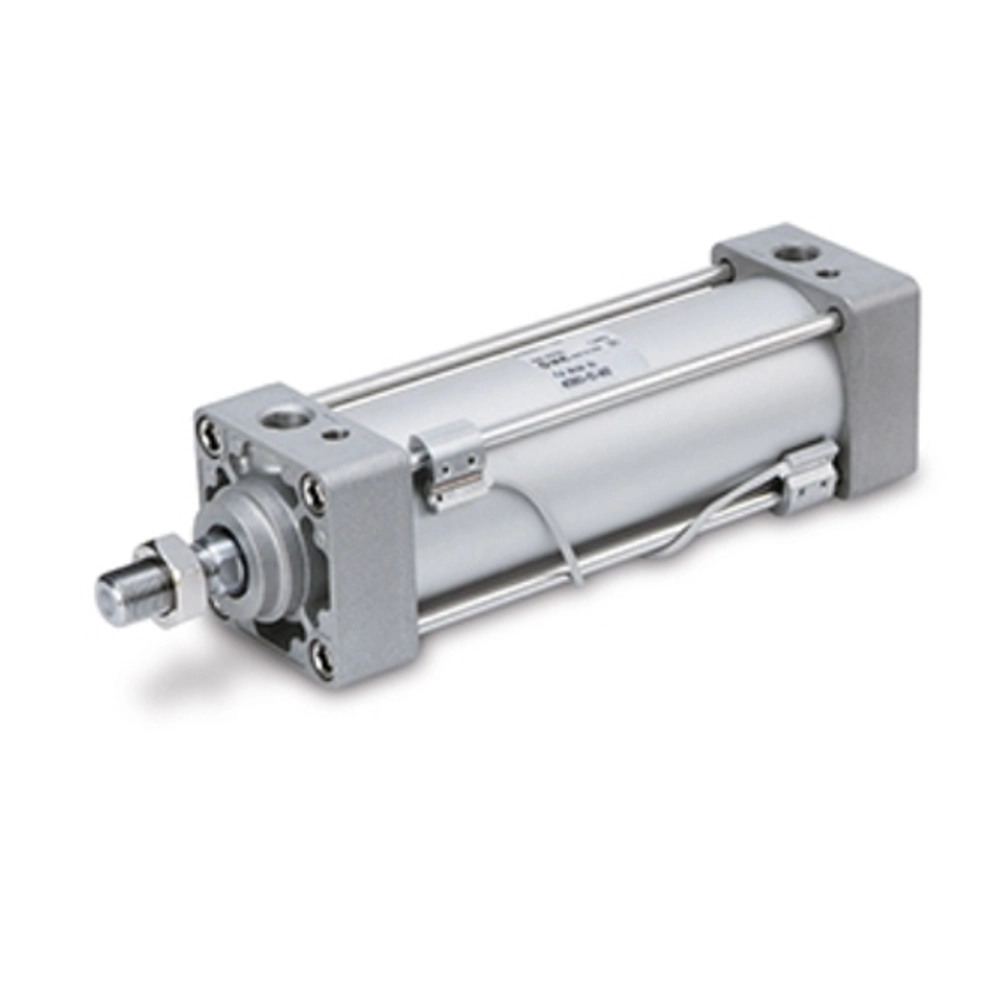

Пневмоцилиндр SMC серии C95, артикул C95SDB200-360 с диаметром поршня 200 мм и длинной хода 360 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 16634 Н (1696 КГ), на втягивание: 15969 Н (1628 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 155.088 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 283 | 2772 | 271 | 2661 |
| 2 | 565 | 5545 | 543 | 5323 |
| 3 | 848 | 8317 | 814 | 7984 |
| 4 | 1131 | 11089 | 1086 | 10646 |
| 5 | 1414 | 13862 | 1357 | 13307 |
| 6 | 1696 | 16634 | 1628 | 15969 |
| 7 | 1979 | 19406 | 1900 | 18630 |
| 8 | 2262 | 22178 | 2171 | 21291 |
| 9 | 2544 | 24951 | 2443 | 23953 |
| 10 | 2827 | 27723 | 2714 | 26614 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
22.608 | 33.912 | 45.216 | 56.52 | 67.824 | 79.128 | 90.432 | 101.736 | 113.04 | 124.344 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
21.708 | 32.544 | 43.416 | 54.252 | 65.124 | 75.96 | 86.832 | 97.668 | 108.504 | 119.376 |
Характеристики
Производитель
SMC
Серия
C95
Стандарт
ISO 15552 (6431) / VDMA 24562
Диаметр поршня
200 мм
Рабочий ход
360 мм
Диаметр штока
40 мм
Резьба штока
M36x2
Пневматическое присоединение
G3/4
Тип резьбы штока
Наружная резьба
Тип штока
Односторонний
Тип действия
Двухсторонне действие
Демпфирование
Регулируемое пневматическое
Опрос положения поршня
С помощью датчиков положения
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура
От -20 °C до +70 °C
Рабочее давление при 23°С
0,6 бар ... 10 бар
Материал крышек
Анодированный алюминий
Материал корпуса
Анодированный алюминий
Материал штока
Хромированная сталь поверхностной закалки
Материал уплотнений
NBR, URETHANE
