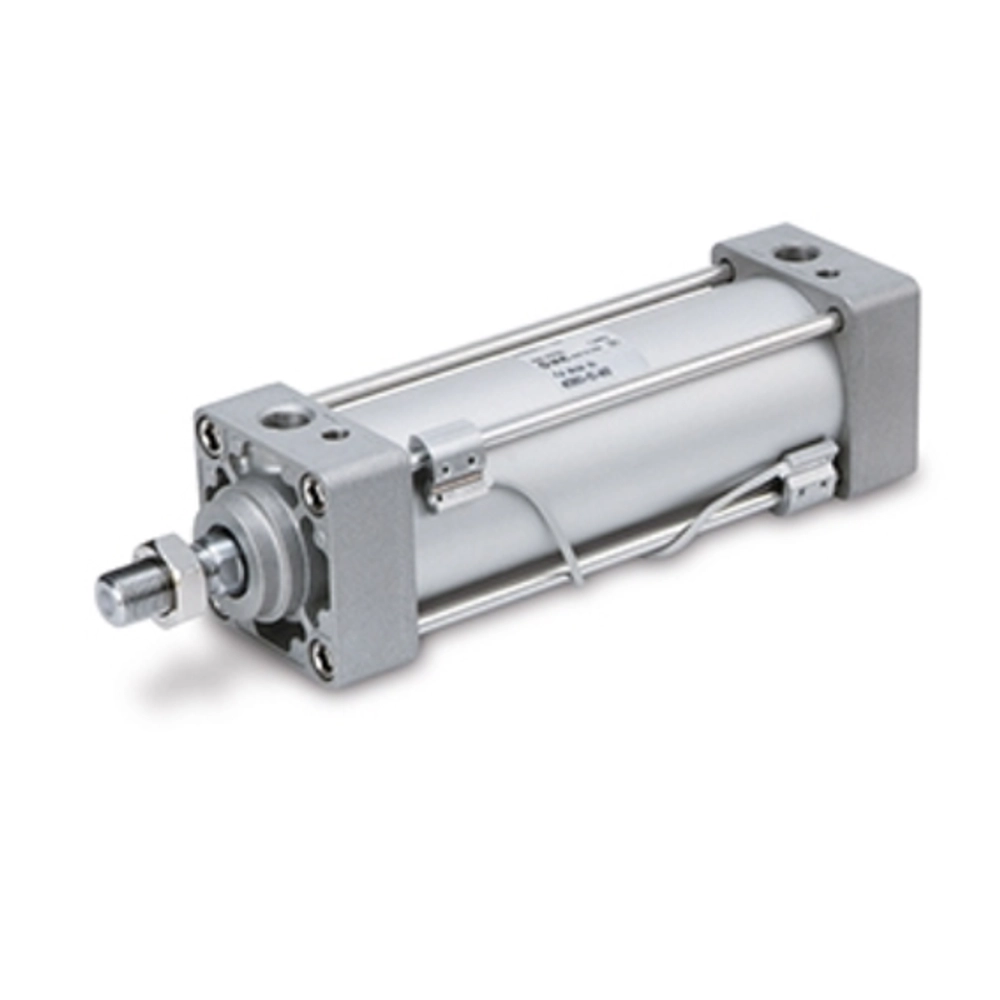

Пневмоцилиндр SMC серии C95, артикул C95SDB250-500 с диаметром поршня 250 мм и длинной хода 500 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 26494 Н (2702 КГ), на втягивание: 25211 Н (2570 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 337.6 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 450 | 4416 | 428 | 4202 |
| 2 | 901 | 8831 | 857 | 8404 |
| 3 | 1351 | 13247 | 1285 | 12606 |
| 4 | 1801 | 17663 | 1714 | 16808 |
| 5 | 2251 | 22078 | 2142 | 21010 |
| 6 | 2702 | 26494 | 2570 | 25211 |
| 7 | 3152 | 30909 | 2999 | 29413 |
| 8 | 3602 | 35325 | 3428 | 33615 |
| 9 | 4052 | 39741 | 3856 | 37817 |
| 10 | 4503 | 44156 | 4285 | 42019 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
49.05 | 73.6 | 98.15 | 122.65 | 147.2 | 171.75 | 196.3 | 220.85 | 245.4 | 269.95 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
48.05 | 71.6 | 95.2 | 118.75 | 142.3 | 165.85 | 189.45 | 213.0 | 236.55 | 260.1 |
Характеристики
Производитель
SMC
Серия
C95
Стандарт
ISO 15552 (6431) / VDMA 24562
Диаметр поршня
250 мм
Рабочий ход
500 мм
Диаметр штока
50 мм
Резьба штока
M42x2
Пневматическое присоединение
G1
Тип резьбы штока
Наружная резьба
Тип штока
Односторонний
Тип действия
Двухсторонне действие
Демпфирование
Регулируемое пневматическое
Опрос положения поршня
С помощью датчиков положения
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура
От -20 °C до +70 °C
Рабочее давление при 23°С
0,6 бар ... 10 бар
Материал крышек
Анодированный алюминий
Материал корпуса
Анодированный алюминий
Материал штока
Хромированная сталь поверхностной закалки
Материал уплотнений
NBR, URETHANE
