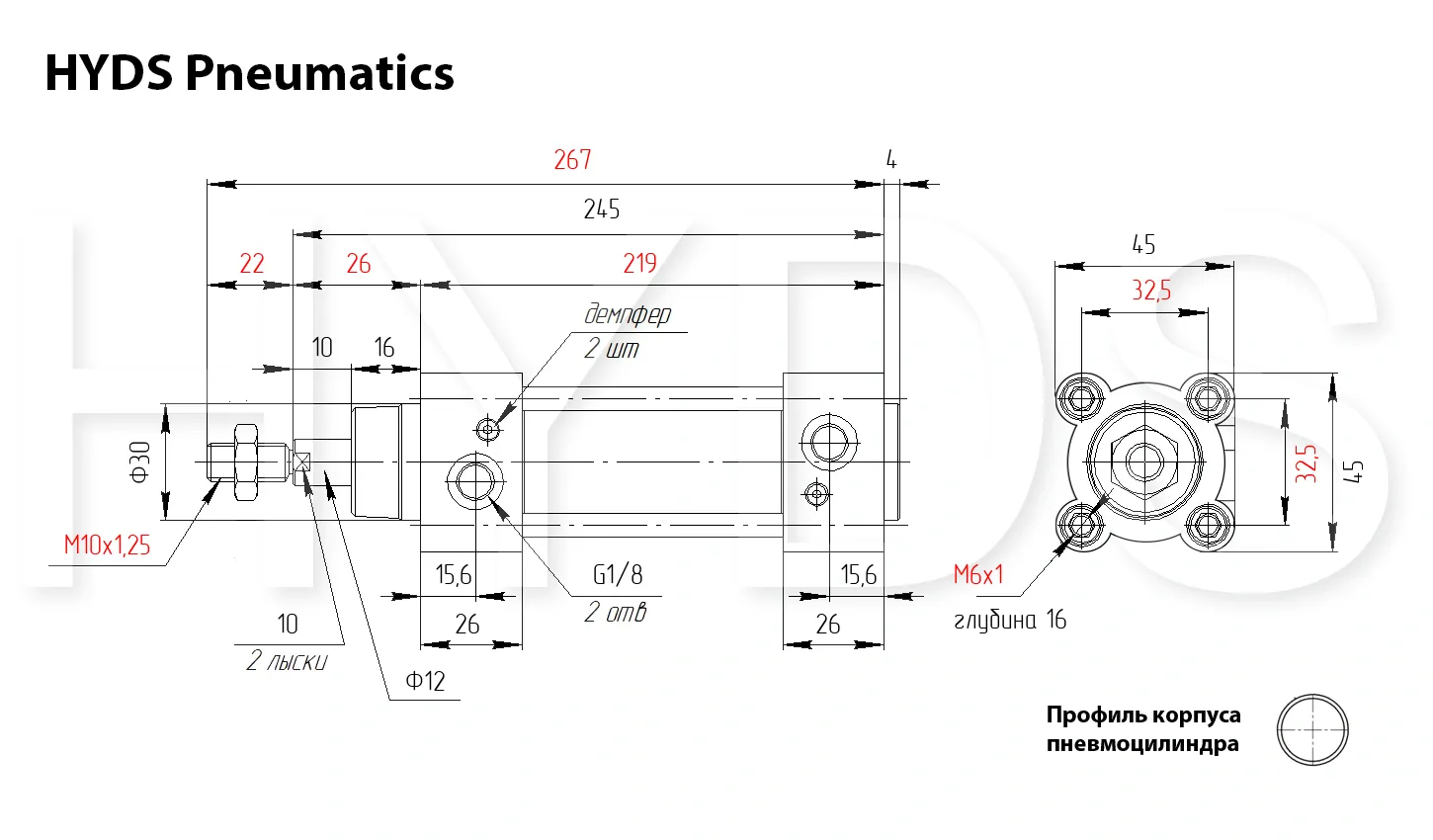

Описание и размеры
Описание

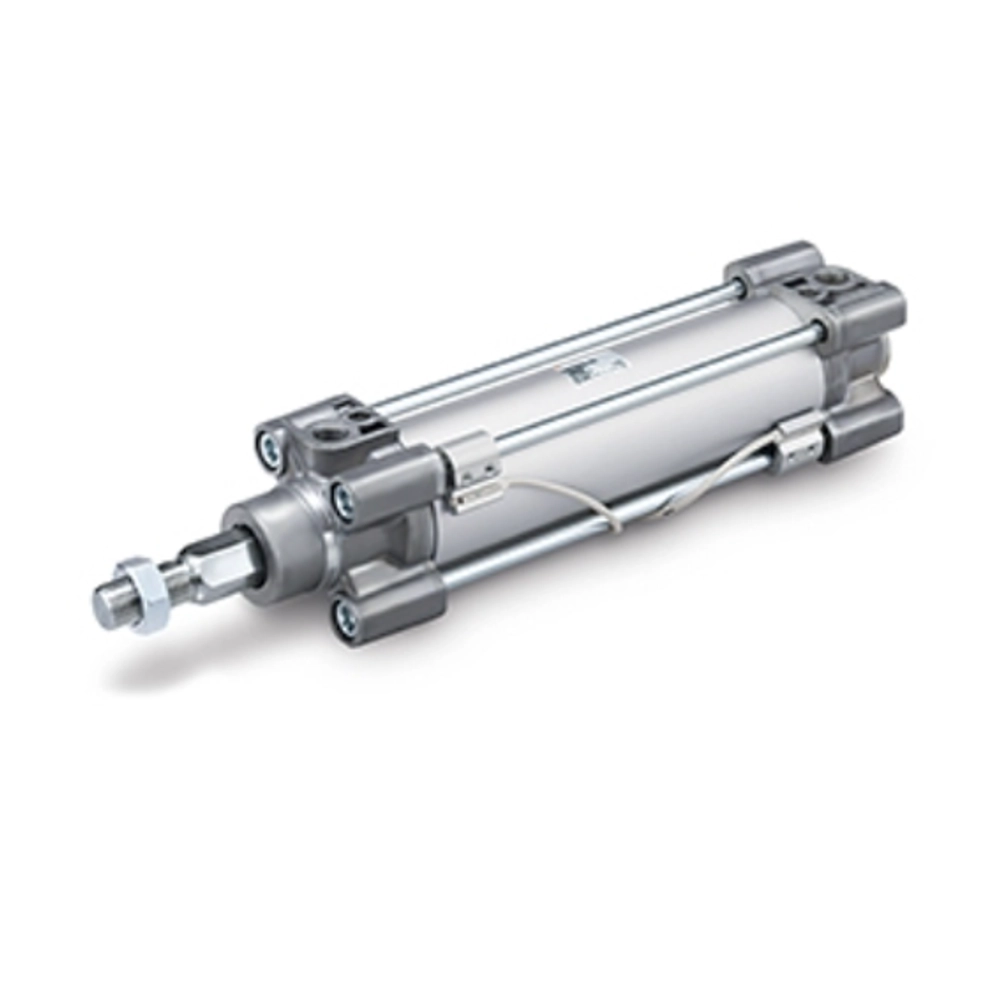

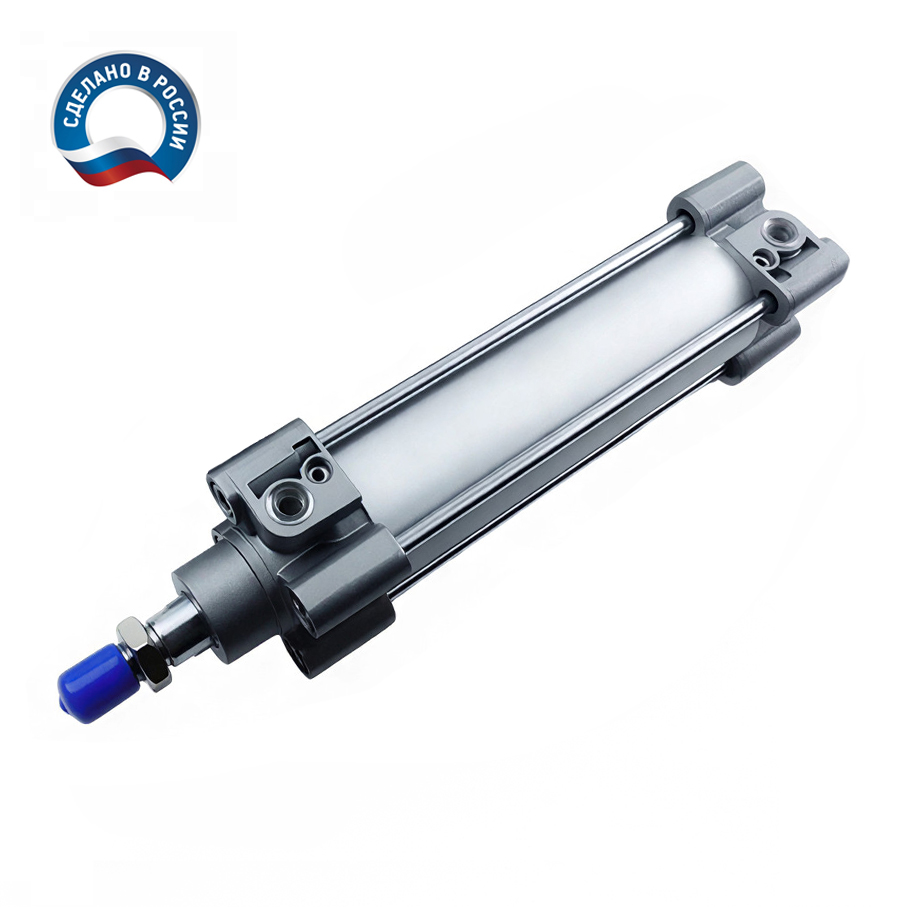

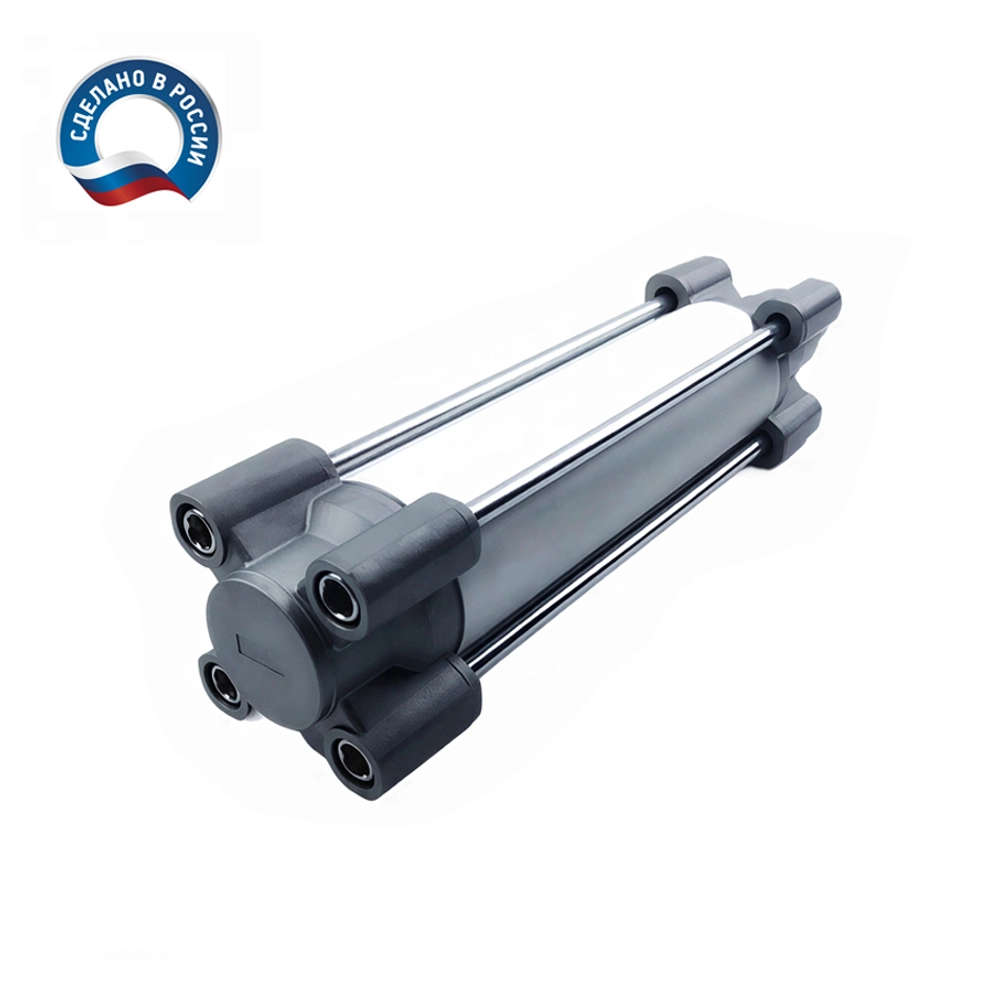

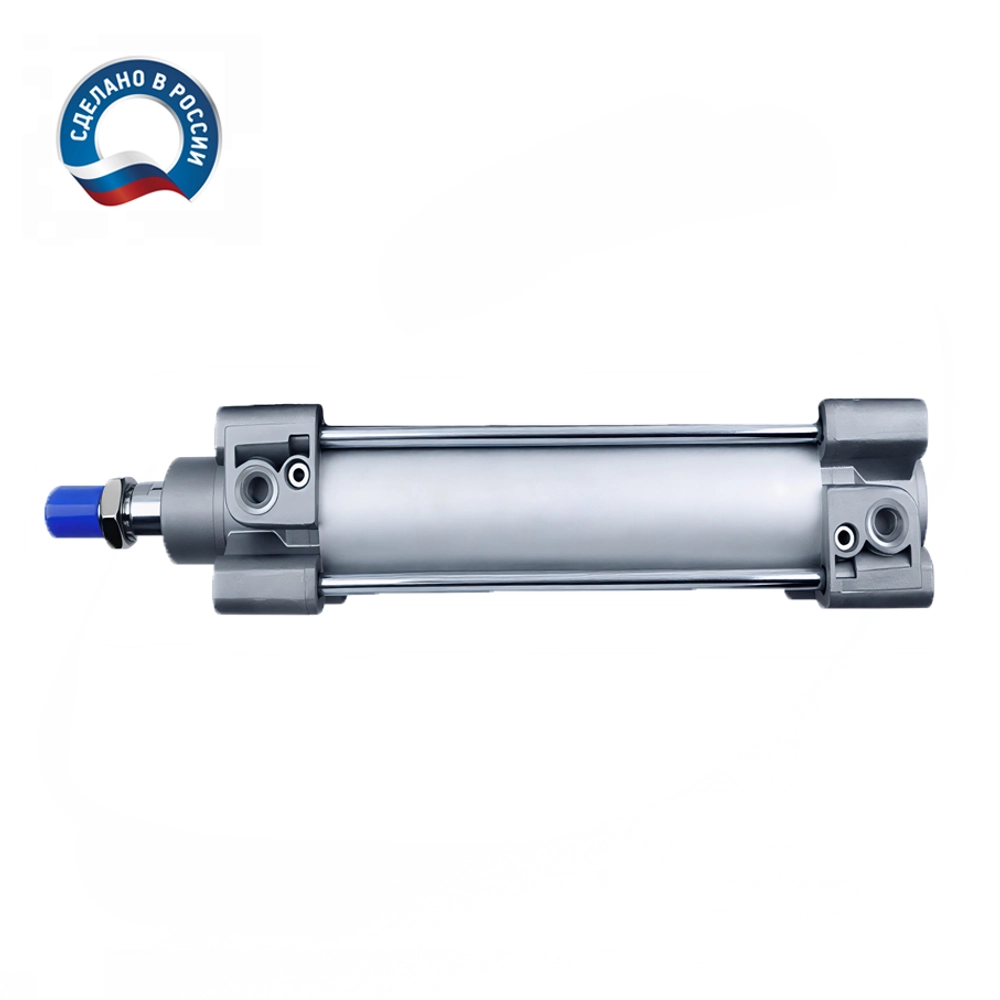

Пневмоцилиндр SMC серии C96, артикул C96SDB32-125C с диаметром поршня 32 мм и длинной хода 125 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 426 Н (43 КГ), на втягивание: 366 Н (37 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 1.3 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 7 | 71 | 6 | 61 |
| 2 | 14 | 142 | 12 | 122 |
| 3 | 22 | 213 | 19 | 183 |
| 4 | 29 | 284 | 25 | 244 |
| 5 | 36 | 355 | 31 | 305 |
| 6 | 43 | 426 | 37 | 366 |
| 7 | 51 | 497 | 44 | 427 |
| 8 | 58 | 568 | 50 | 488 |
| 9 | 65 | 639 | 56 | 549 |
| 10 | 72 | 710 | 549 | 610 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | 1.1 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
0.175 | 0.263 | 0.35 | 0.438 | 0.513 | 0.6 | 0.688 | 0.775 | 0.863 | 0.95 |
Характеристики
Производитель
SMC
Серия
C96
Стандарт
ISO 15552 (6431) / VDMA 24562
Диаметр поршня
32 мм
Рабочий ход
125 мм
Диаметр штока
12 мм
Резьба штока
M10x1,25
Пневматическое присоединение
G1/8
Тип резьбы штока
Наружная резьба
Тип штока
Односторонний
Тип действия
Двухсторонне действие
Демпфирование
Регулируемое пневматическое
Опрос положения поршня
С помощью датчиков положения
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура
От -20 °C до +70 °C
Рабочее давление при 23°С
0,6 бар ... 10 бар
Материал крышек
Анодированный алюминий
Материал корпуса
Анодированный алюминий
Материал штока
Хромированная сталь поверхностной закалки
Материал уплотнений
NBR, URETHANE
