Описание и размеры
Описание

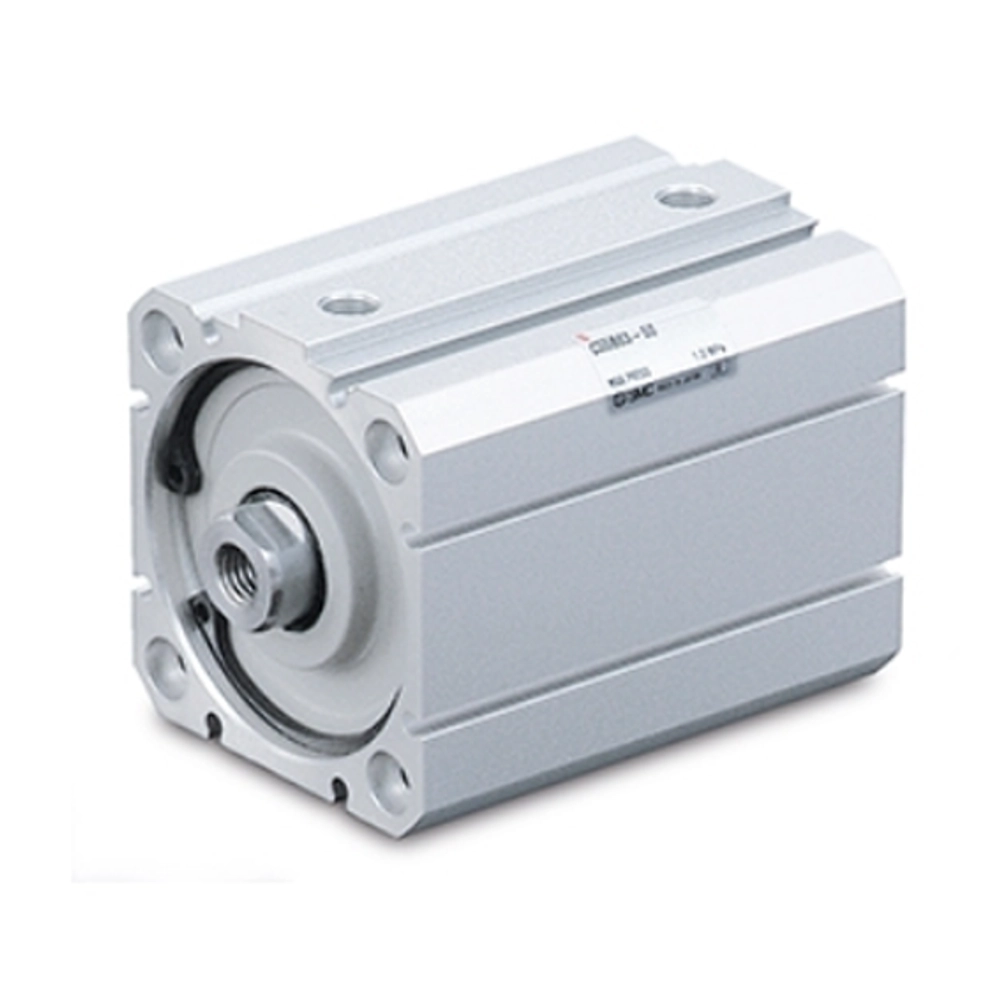

Пневмоцилиндр SMC серии C55, артикул CD55B25-15 с диаметром поршня 25 мм и длинной хода 15 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 21287, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 260 Н (27 КГ), на втягивание: 218 Н (22 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 0.095 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 43,3 | 43 | 3,6 | 36 |
| 2 | 9 | 87 | 7 | 73 |
| 3 | 13 | 130 | 11 | 109 |
| 4 | 18 | 173 | 15 | 146 |
| 5 | 22 | 217 | 19 | 182 |
| 6 | 27 | 260 | 22 | 218 |
| 7 | 31 | 303 | 26 | 255 |
| 8 | 35 | 347 | 30 | 291 |
| 9 | 40 | 390 | 33 | 328 |
| 10 | 44 | 433 | 37 | 364 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
0.015 | 0.022 | 0.03 | 0.038 | 0.044 | 0.051 | 0.058 | 0.066 | 0.074 | 0.081 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
0.012 | 0.018 | 0.024 | 0.032 | 0.038 | 0.044 | 0.05 | 0.055 | 0.061 | 0.068 |
Характеристики
Производитель
SMC
Серия
C55
Стандарт
ISO 21287
Диаметр поршня
25 мм
Рабочий ход
15 мм
Диаметр штока
12 мм
Резьба штока
M6
Пневматическое присоединение
M5
Тип резьбы штока
Внутренняя резьба
Тип штока
Односторонний
Тип действия
Двухсторонне действие
Демпфирование
Упругое нерегулируемое
Опрос положения поршня
С помощью датчиков положения
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура
От -10 °C до +70 °C
Рабочее давление при 23°С
0,6 бар ... 10 бар
Материал крышек
Анодированный алюминий
Материал корпуса
Анодированный алюминий
Материал штока
Хромированная сталь поверхностной закалки
Материал уплотнений
NBR, URETHANE
