Описание

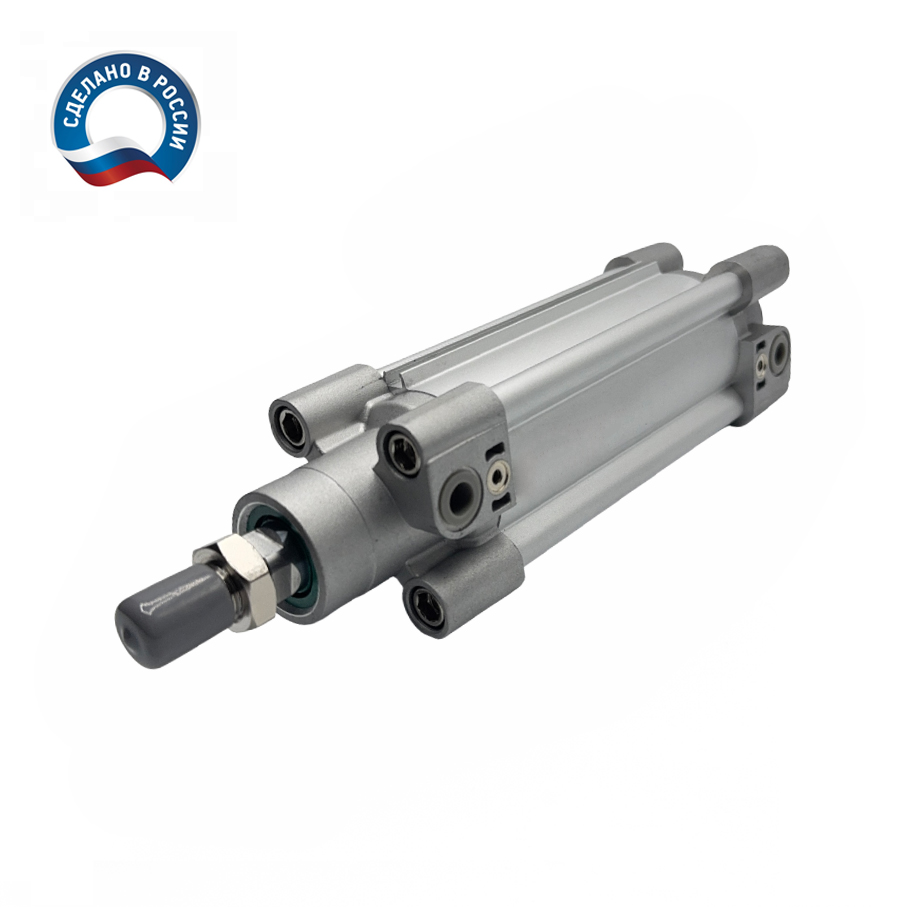

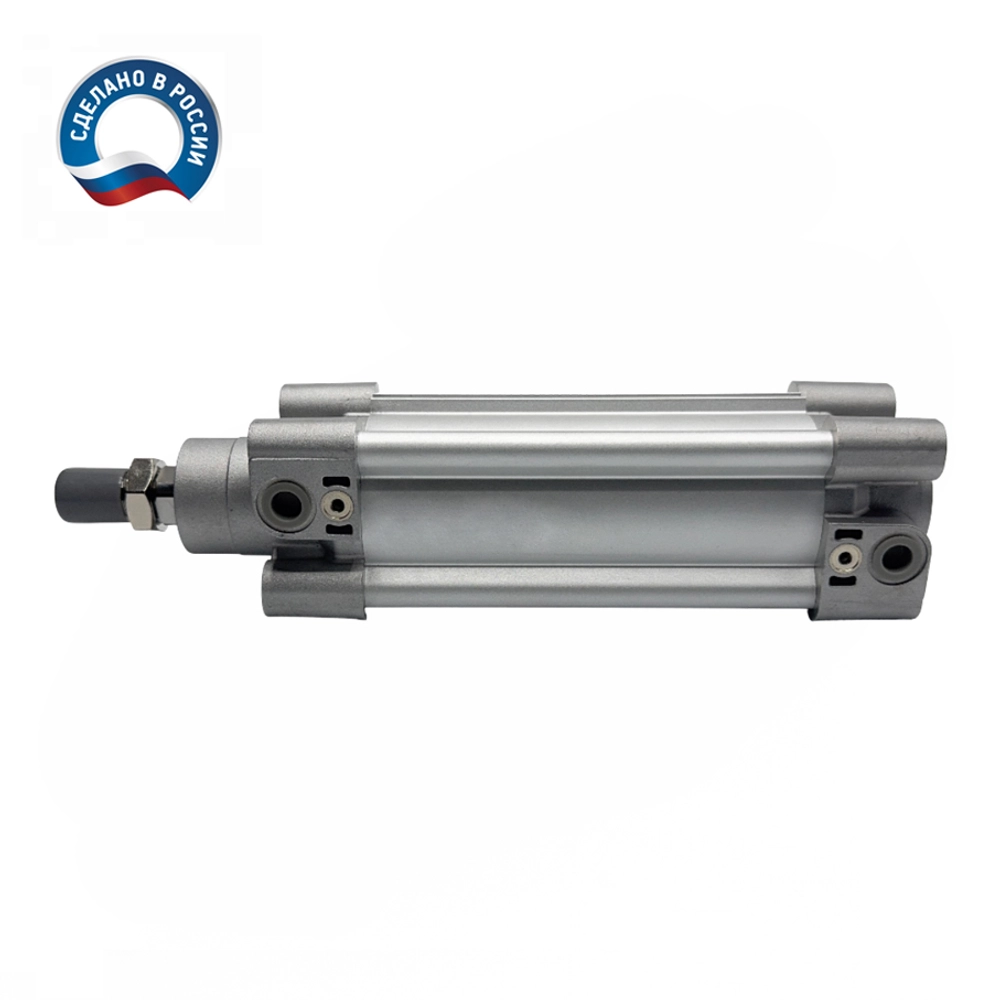

Пневмоцилиндр HYDS серии CP96, артикул CP96SDB100-800C с диаметром поршня 100 мм и длинной хода 800 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиндра при 6 Бар на выдвижение: 4159 Н ~ (424 КГ), на втягивание: 3899 Н ~ (398 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 85.2 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

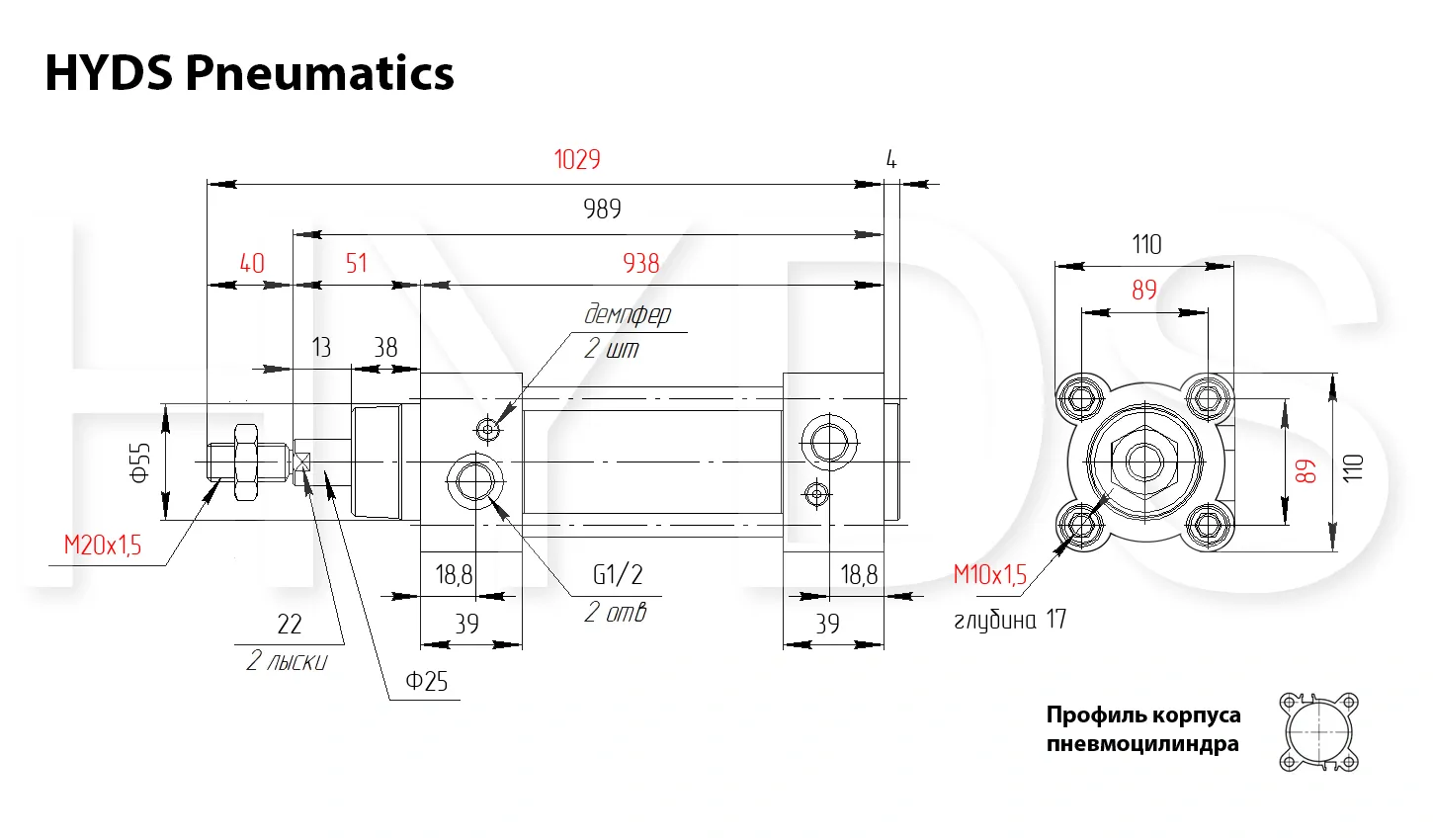

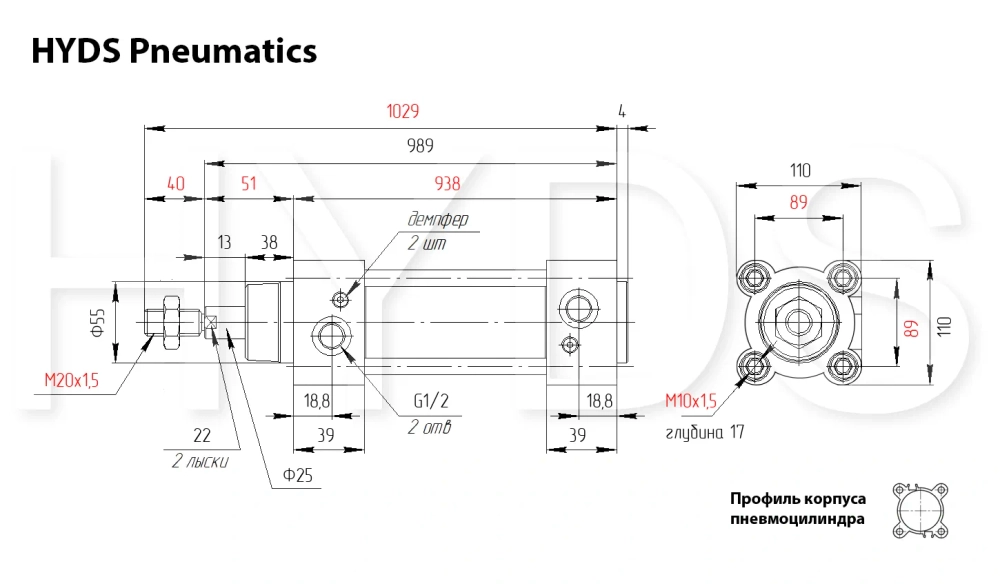

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий пневмоцилиндра
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 71 | 693 | 66 | 650 |
| 2 | 141 | 1386 | 133 | 1300 |
| 3 | 212 | 2079 | 199 | 1949 |
| 4 | 283 | 2772 | 265 | 2599 |
| 5 | 353 | 3465 | 331 | 3249 |
| 6 | 424 | 4159 | 398 | 3899 |
| 7 | 495 | 4852 | 464 | 4548 |
| 8 | 548 | 5545 | 530 | 5198 |
| 9 | 636 | 6238 | 596 | 5848 |
| 10 | 707 | 6931 | 663 | 6498 |
Таблица расхода воздуха пневмоцилиндра
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
12,56 | 18,88 | 25,12 | 31,44 | 37,68 | 44,0 | 50,24 | 56,56 | 62,8 | 69,12 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
11,76 | 17,68 | 23,52 | 29,44 | 35,36 | 41,2 | 47,12 | 52,96 | 58,88 | 64,8 |
