Описание

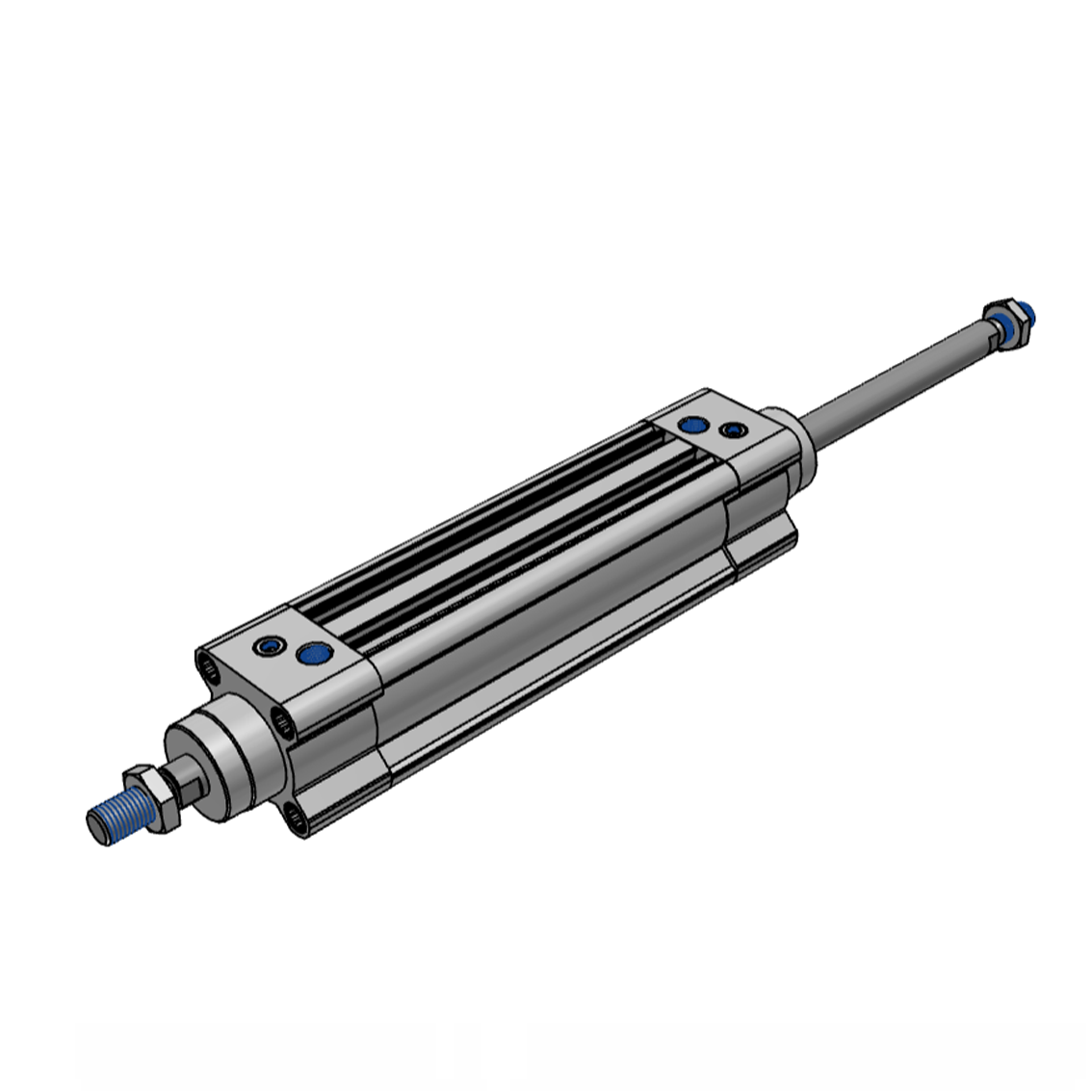

Пневмоцилиндр HYDS серии DSBC, артикул DSBC-100-40-T-PPV-A-N3 с диаметром поршня 100 мм и длинной хода 40 мм, двухстороннего действия с двусторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 3899 Н ~ (398 КГ), на втягивание: 3899 Н ~ (398 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 4.12 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

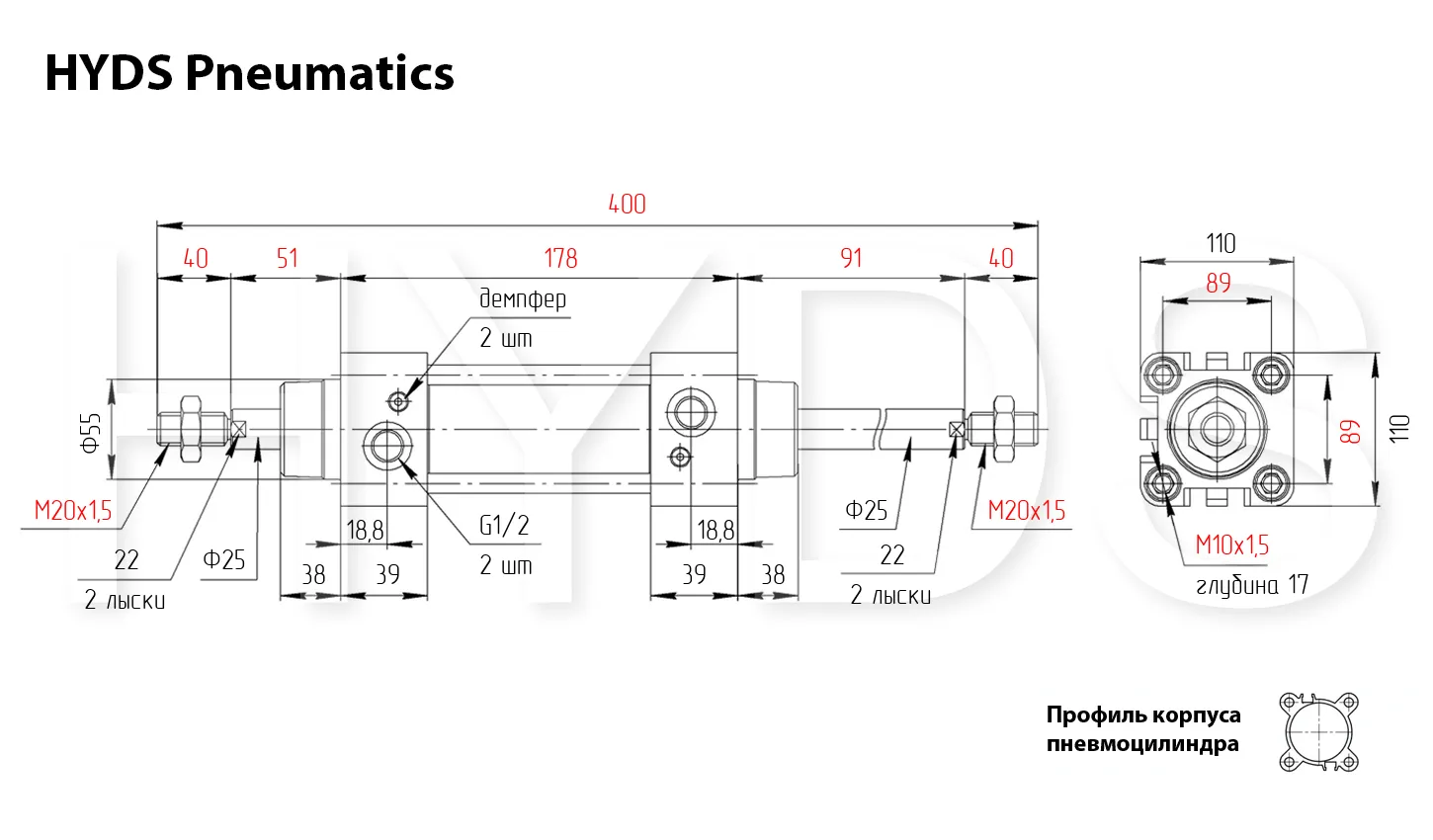

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 66 | 650 | 66 | 650 |
| 2 | 133 | 1300 | 133 | 1300 |
| 3 | 199 | 1949 | 199 | 1949 |
| 4 | 265 | 2599 | 265 | 2599 |
| 5 | 331 | 3249 | 331 | 3249 |
| 6 | 398 | 3899 | 398 | 3899 |
| 7 | 464 | 4548 | 464 | 4548 |
| 8 | 530 | 5198 | 530 | 5198 |
| 9 | 596 | 5848 | 596 | 5848 |
| 10 | 663 | 6498 | 663 | 6498 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
0.588 | 0.884 | 1.176 | 1.472 | 1.768 | 2.06 | 2.356 | 2.648 | 2.944 | 3.24 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
0.588 | 0.884 | 1.176 | 1.472 | 1.768 | 2.06 | 2.356 | 2.648 | 2.944 | 3.24 |
