Описание

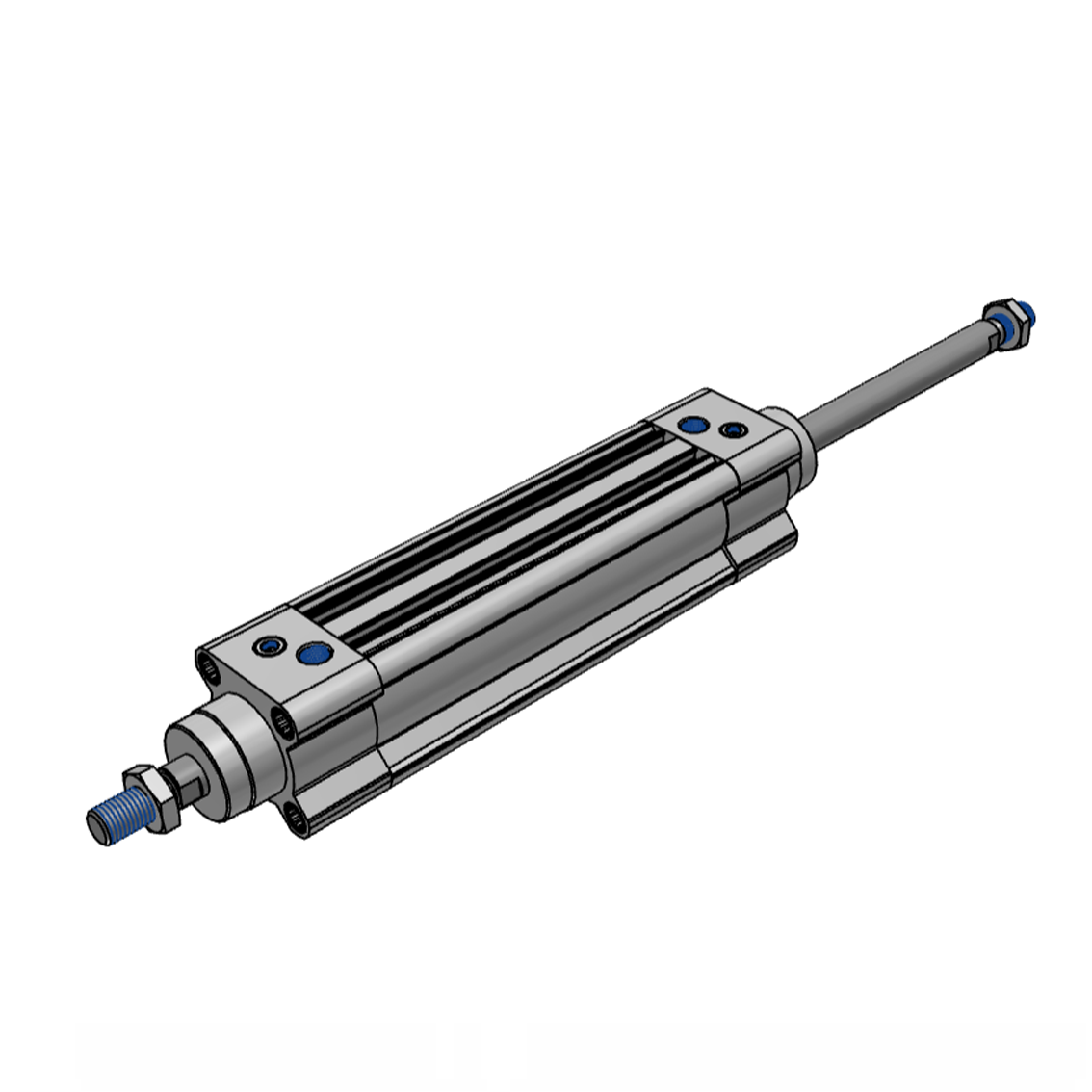

Пневмоцилиндр HYDS серии DSBC, артикул DSBC-125-50-T-PPV-A-N3 с диаметром поршня 125 мм и длинной хода 50 мм, двухстороннего действия с двусторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 6072 Н ~ (619 КГ), на втягивание: 6072 Н ~ (619 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 8.02 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

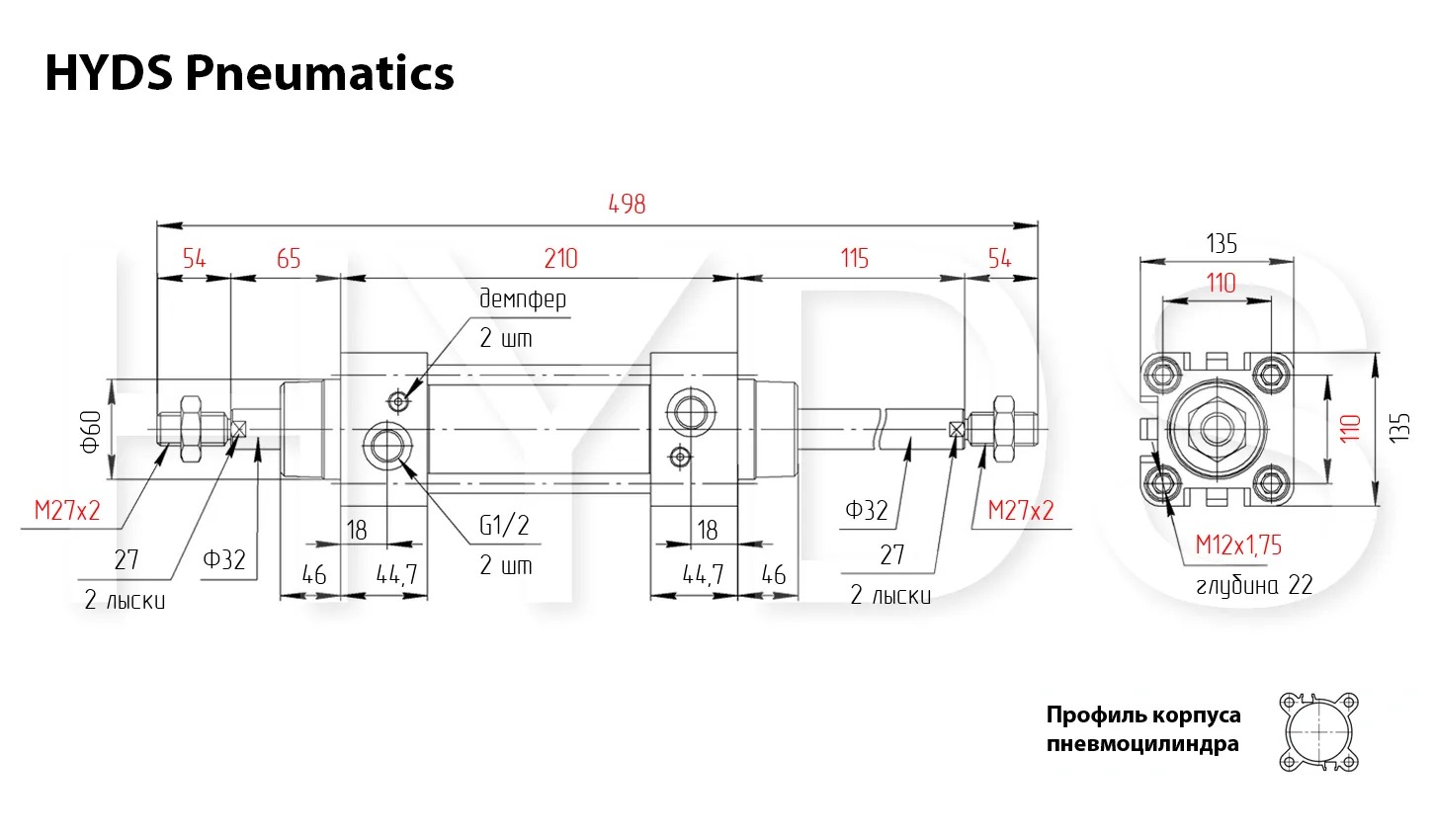

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 103 | 1012 | 103 | 1012 |
| 2 | 206 | 2024 | 206 | 2024 |
| 3 | 310 | 3036 | 310 | 3036 |
| 4 | 413 | 4048 | 413 | 4048 |
| 5 | 516 | 5060 | 516 | 5060 |
| 6 | 619 | 6072 | 619 | 6072 |
| 7 | 722 | 7084 | 722 | 7084 |
| 8 | 826 | 8096 | 826 | 8096 |
| 9 | 929 | 9108 | 929 | 9108 |
| 10 | 1032 | 10120 | 1032 | 10120 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
1.145 | 1.72 | 2.29 | 2.865 | 3.44 | 4.01 | 4.585 | 5.16 | 5.73 | 6.305 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
1.145 | 1.72 | 2.29 | 2.865 | 3.44 | 4.01 | 4.585 | 5.16 | 5.73 | 6.305 |
