Описание

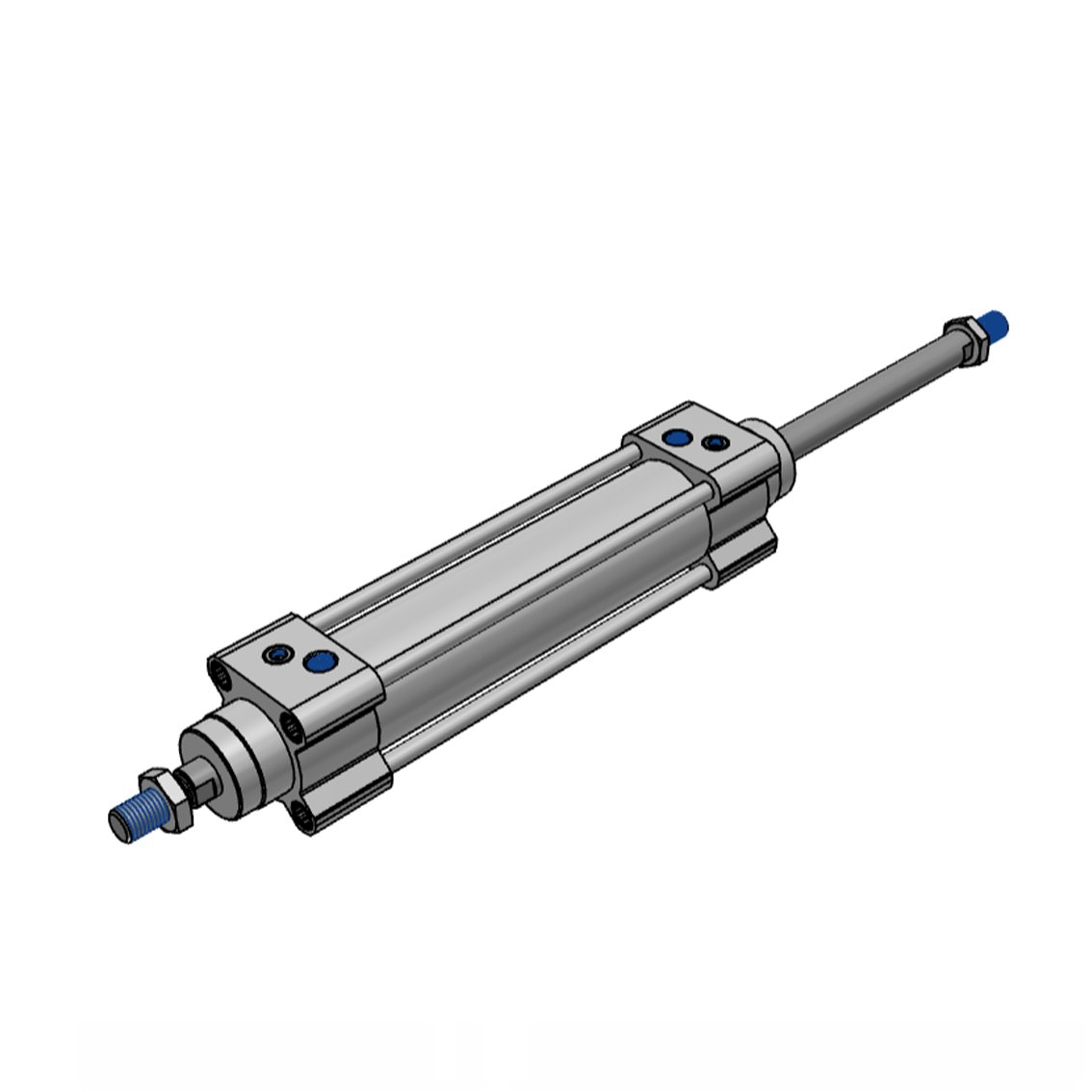

Пневмоцилиндр HYDS серии DSBG, артикул DSBG-160-320-T-PPV-A-N3 с диаметром поршня 160 мм и длинной хода 320 мм, двухстороннего действия с двусторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 9980 Н ~ (1018 КГ), на втягивание: 9980 Н ~ (1018 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 84.416 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

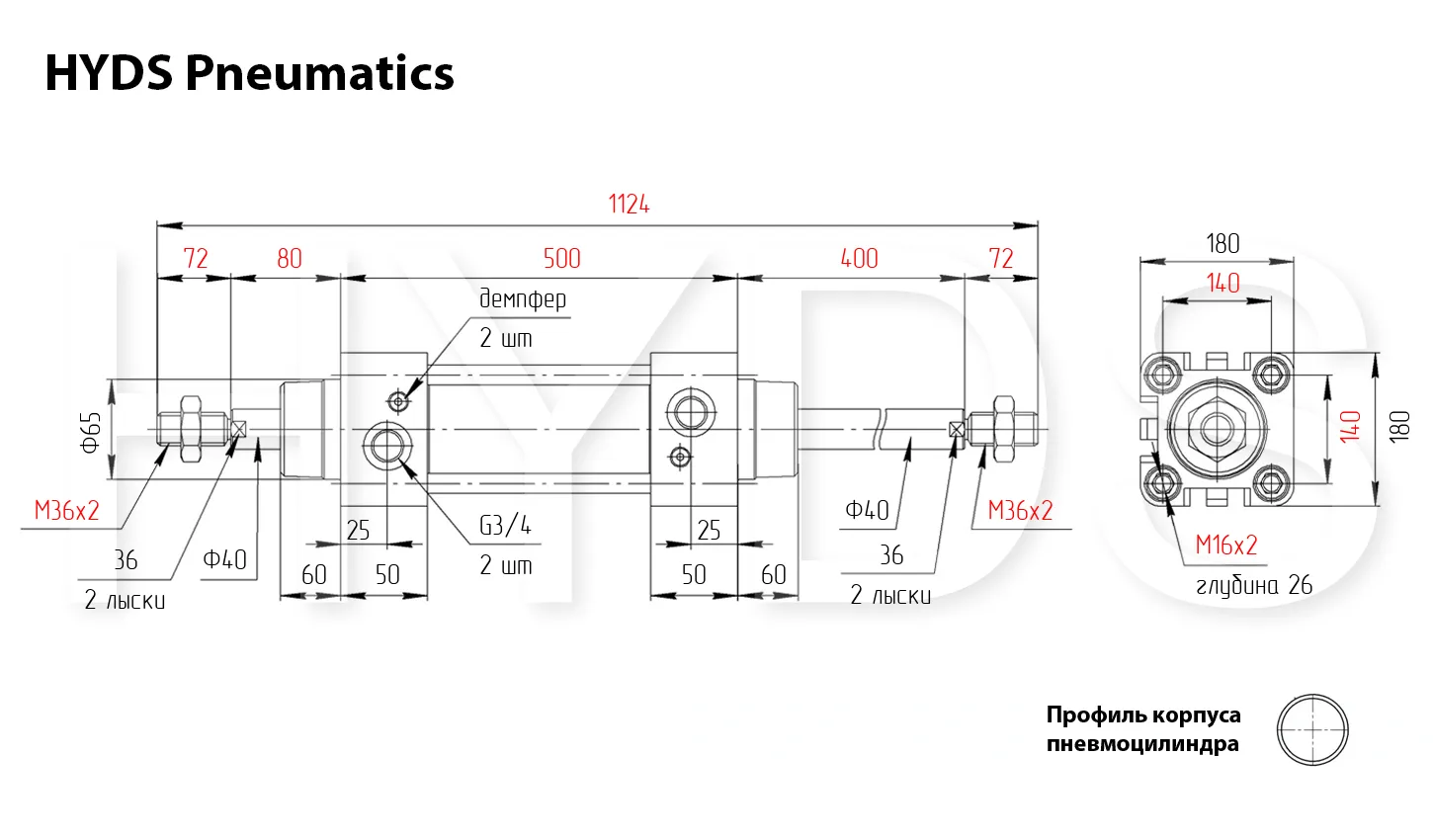

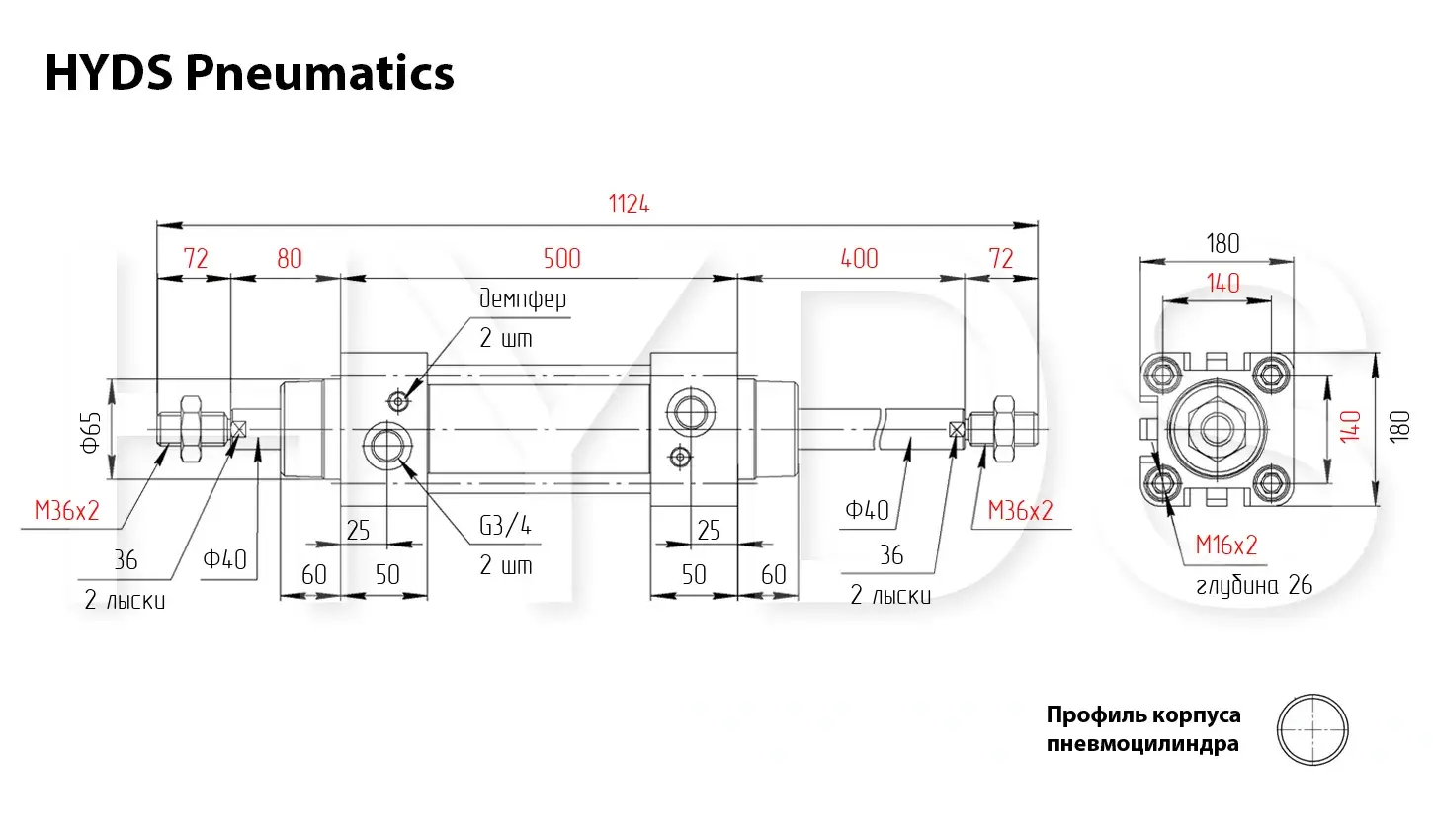

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 170 | 1663 | 170 | 1663 |
| 2 | 339 | 3327 | 339 | 3327 |
| 3 | 509 | 4990 | 509 | 4990 |
| 4 | 679 | 6654 | 679 | 6654 |
| 5 | 848 | 8317 | 848 | 8317 |
| 6 | 1018 | 9980 | 1018 | 9980 |
| 7 | 1187 | 11644 | 1187 | 11644 |
| 8 | 1357 | 13307 | 1357 | 13307 |
| 9 | 1527 | 14971 | 1527 | 14971 |
| 10 | 1696 | 16634 | 1696 | 16634 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
12.064 | 18.08 | 24.128 | 30.144 | 36.16 | 42.208 | 48.224 | 54.272 | 60.288 | 66.304 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
12.064 | 18.08 | 24.128 | 30.144 | 36.16 | 42.208 | 48.224 | 54.272 | 60.288 | 66.304 |
