Описание

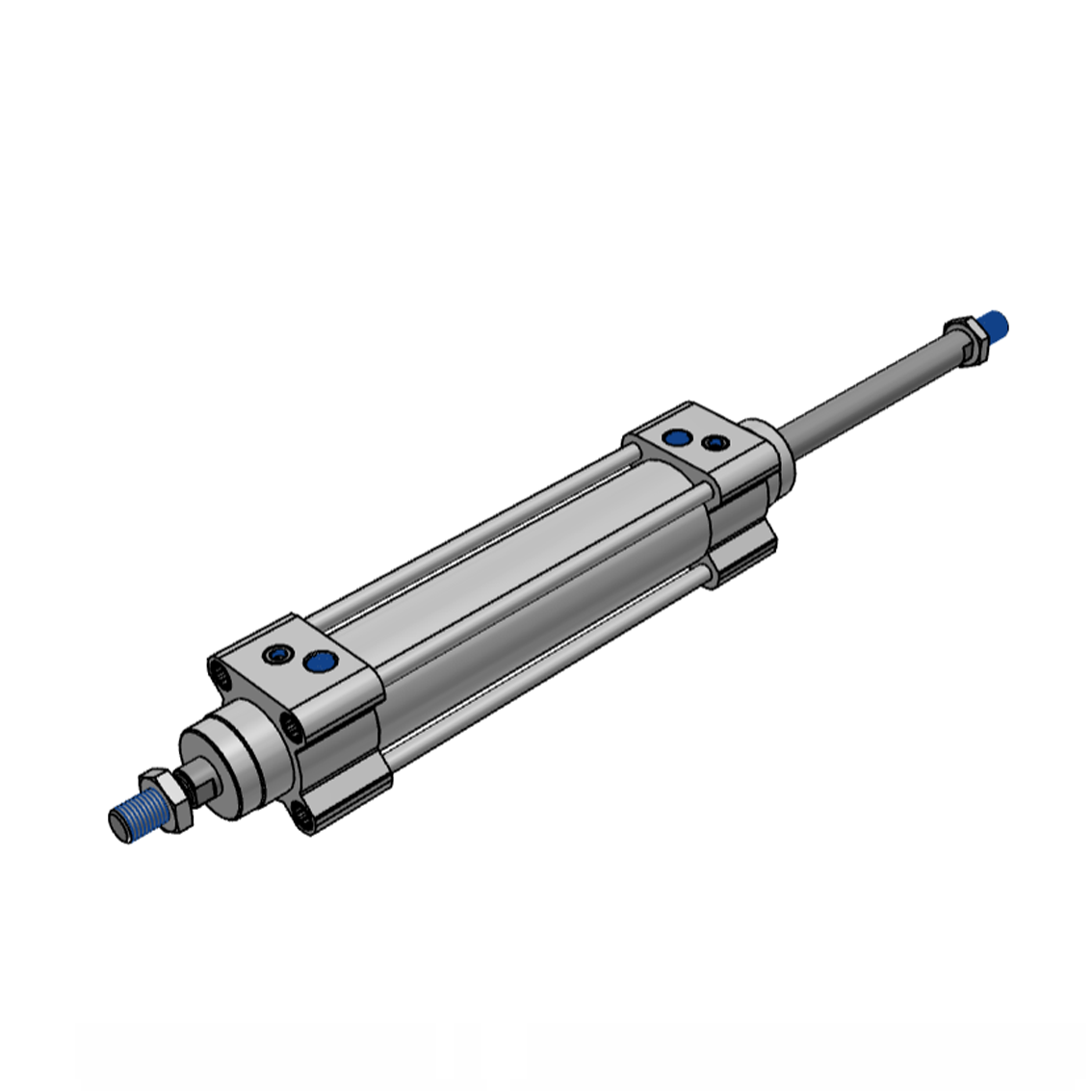

Пневмоцилиндр HYDS серии DSBG, артикул DSBG-250-150-T-PPV-A-N3 с диаметром поршня 250 мм и длинной хода 150 мм, двухстороннего действия с двусторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 25211 Н ~ (2570 КГ), на втягивание: 25211 Н ~ (2570 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 99.51 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

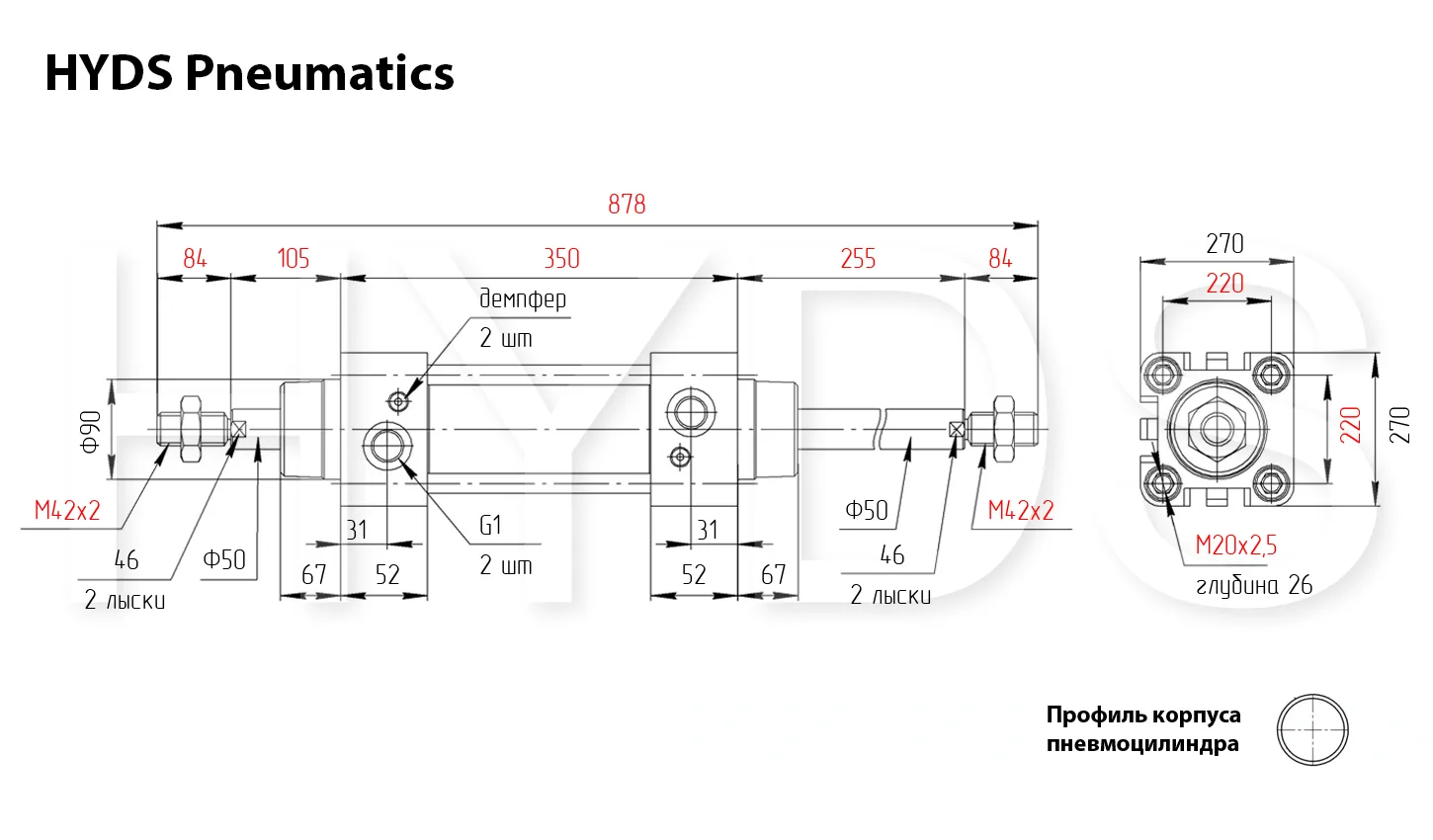

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 428 | 4202 | 428 | 4202 |
| 2 | 857 | 8404 | 857 | 8404 |
| 3 | 1285 | 12606 | 1285 | 12606 |
| 4 | 1714 | 16808 | 1714 | 16808 |
| 5 | 2142 | 21010 | 2142 | 21010 |
| 6 | 2570 | 25211 | 2570 | 25211 |
| 7 | 2999 | 29413 | 2999 | 29413 |
| 8 | 3428 | 33615 | 3428 | 33615 |
| 9 | 3856 | 37817 | 3856 | 37817 |
| 10 | 4285 | 42019 | 4285 | 42019 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
14.415 | 21.48 | 28.56 | 35.625 | 42.69 | 49.755 | 56.835 | 63.9 | 70.965 | 78.03 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
14.415 | 21.48 | 28.56 | 35.625 | 42.69 | 49.755 | 56.835 | 63.9 | 70.965 | 78.03 |
