Описание

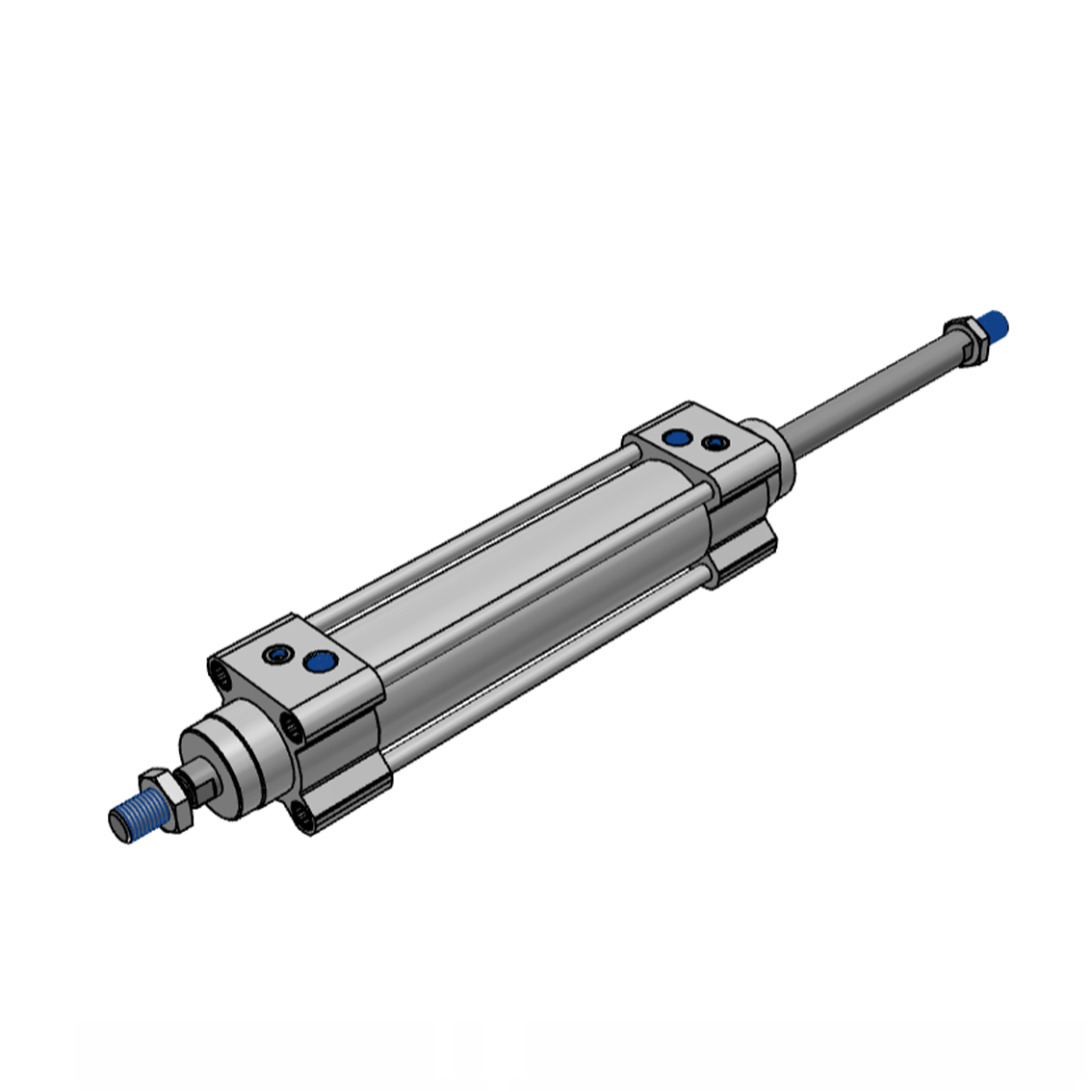

Пневмоцилиндр HYDS серии DSBG, артикул DSBG-320-125-T-PPV-A-N3 с диаметром поршня 320 мм и длинной хода 125 мм, двухстороннего действия с двусторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 41725 Н ~ (4255 КГ), на втягивание: 41725 Н ~ (4255 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 136.45 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

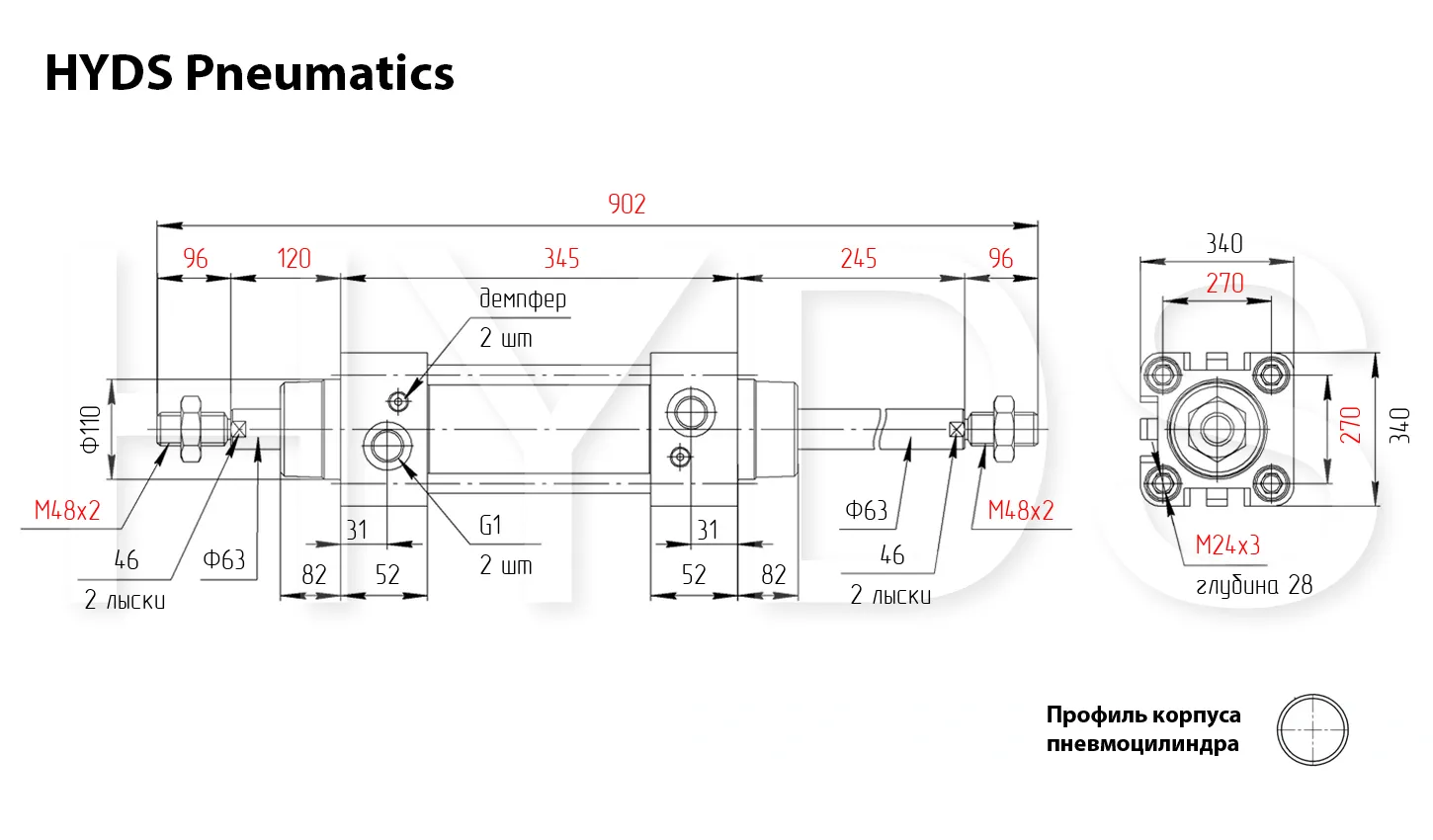

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 709 | 6954 | 709 | 6954 |
| 2 | 1418 | 13908 | 1418 | 13908 |
| 3 | 2127 | 20862 | 2127 | 20862 |
| 4 | 2837 | 27817 | 2837 | 27817 |
| 5 | 3546 | 34771 | 3546 | 34771 |
| 6 | 4255 | 41725 | 4255 | 41725 |
| 7 | 4964 | 48679 | 4964 | 48679 |
| 8 | 5673 | 55633 | 5673 | 55633 |
| 9 | 6382 | 62587 | 6382 | 62587 |
| 10 | 7091 | 69542 | 7091 | 69542 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
19.913 | 29.575 | 39.237 | 48.9 | 58.562 | 68.225 | 77.9 | 87.562 | 97.225 | 106.888 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
19.913 | 29.575 | 39.237 | 48.9 | 58.562 | 68.225 | 77.9 | 87.562 | 97.225 | 106.888 |
