Описание

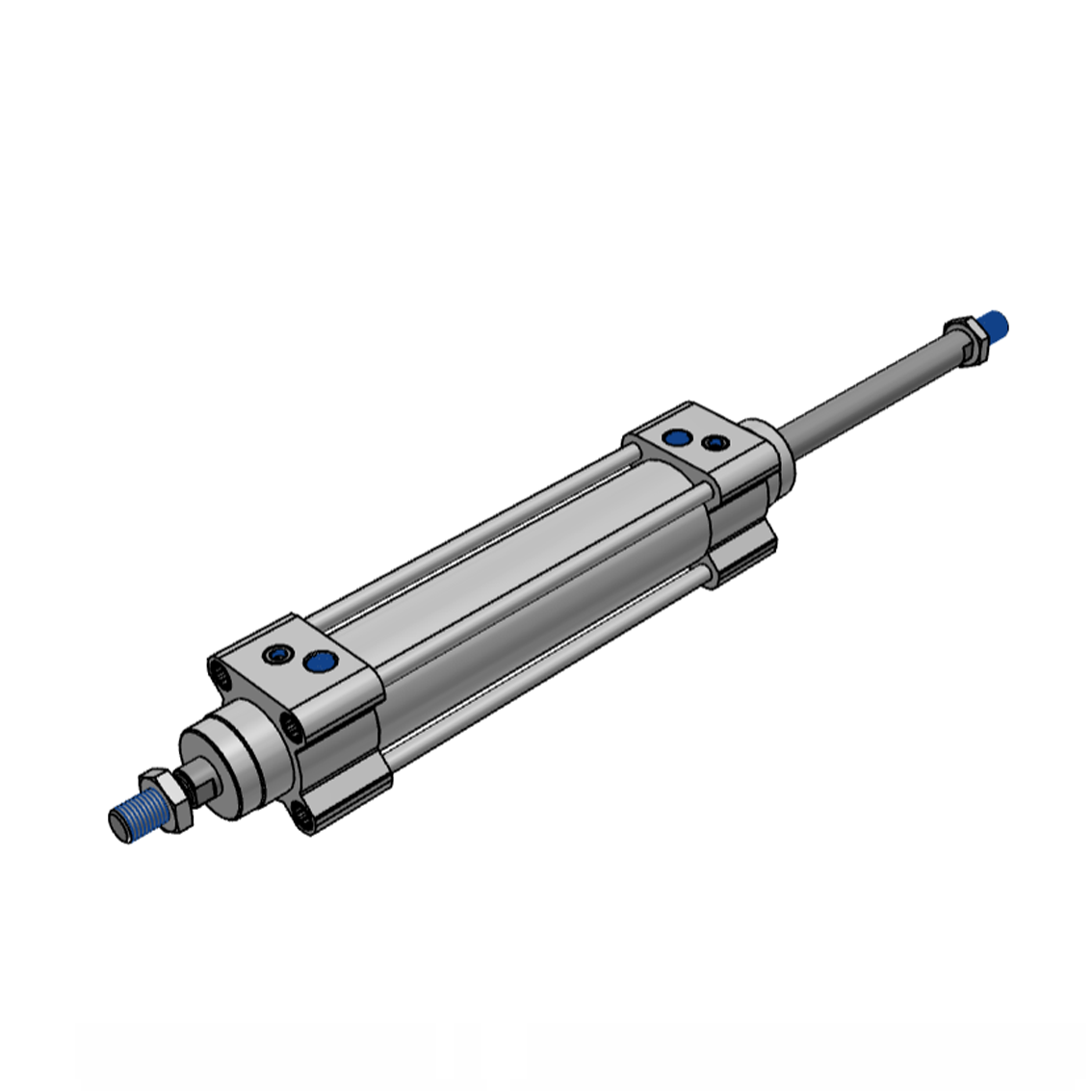

Пневмоцилиндр HYDS серии DSBG, артикул DSBG-40-125-T-PPV-A-N3 с диаметром поршня 40 мм и длинной хода 125 мм, двухстороннего действия с двусторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 559 Н ~ (57 КГ), на втягивание: 559 Н ~ (57 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 1.85 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

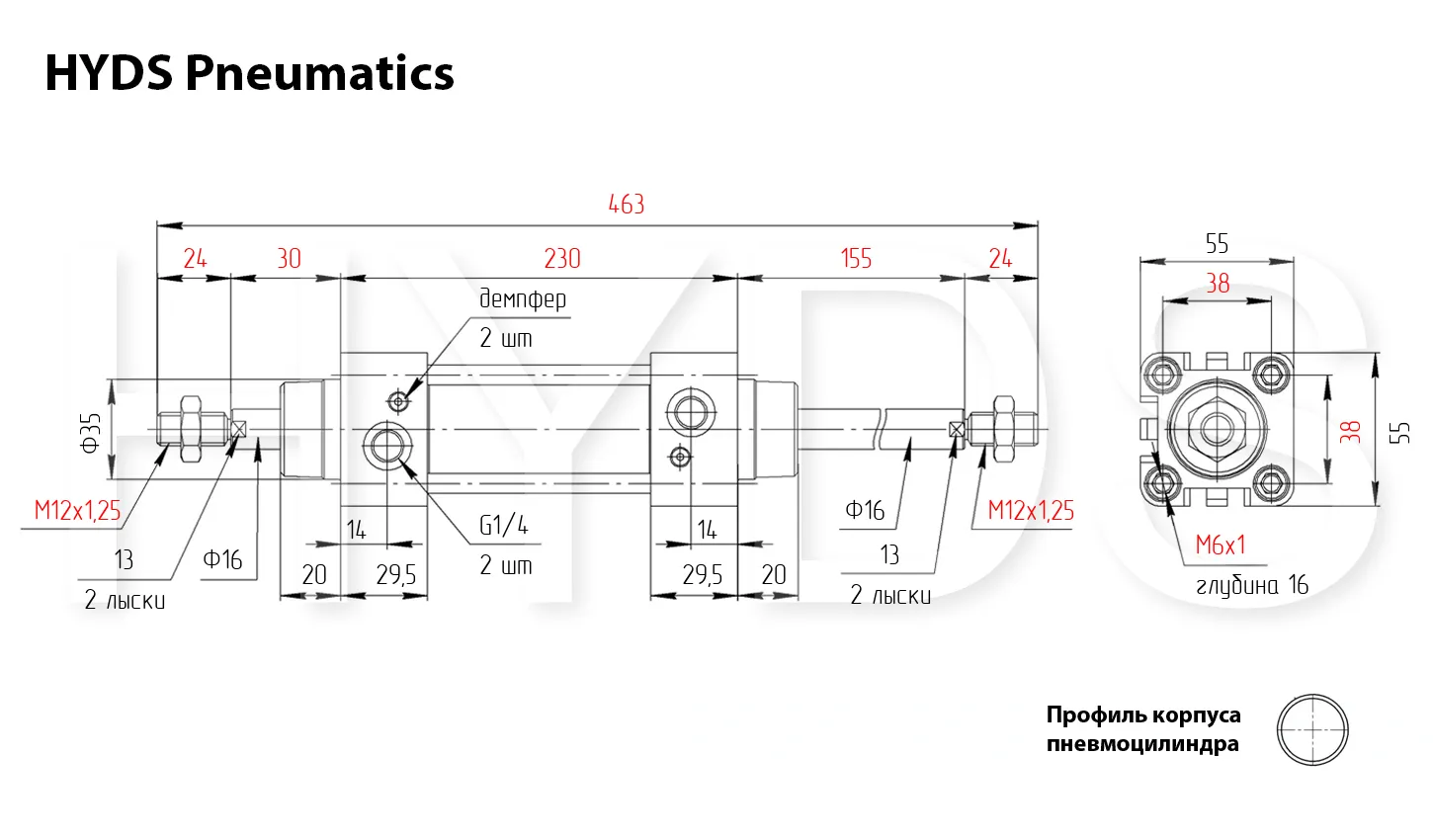

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 9 | 93 | 9 | 93 |
| 2 | 19 | 186 | 19 | 186 |
| 3 | 28 | 279 | 28 | 279 |
| 4 | 38 | 373 | 38 | 373 |
| 5 | 48 | 466 | 48 | 466 |
| 6 | 57 | 559 | 57 | 559 |
| 7 | 66 | 652 | 66 | 652 |
| 8 | 76 | 745 | 76 | 745 |
| 9 | 85 | 838 | 85 | 838 |
| 10 | 95 | 932 | 95 | 932 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
0.263 | 0.4 | 0.525 | 0.662 | 0.787 | 0.925 | 1.05 | 1.188 | 1.325 | 1.45 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
0.263 | 0.4 | 0.525 | 0.662 | 0.787 | 0.925 | 1.05 | 1.188 | 1.325 | 1.45 |
