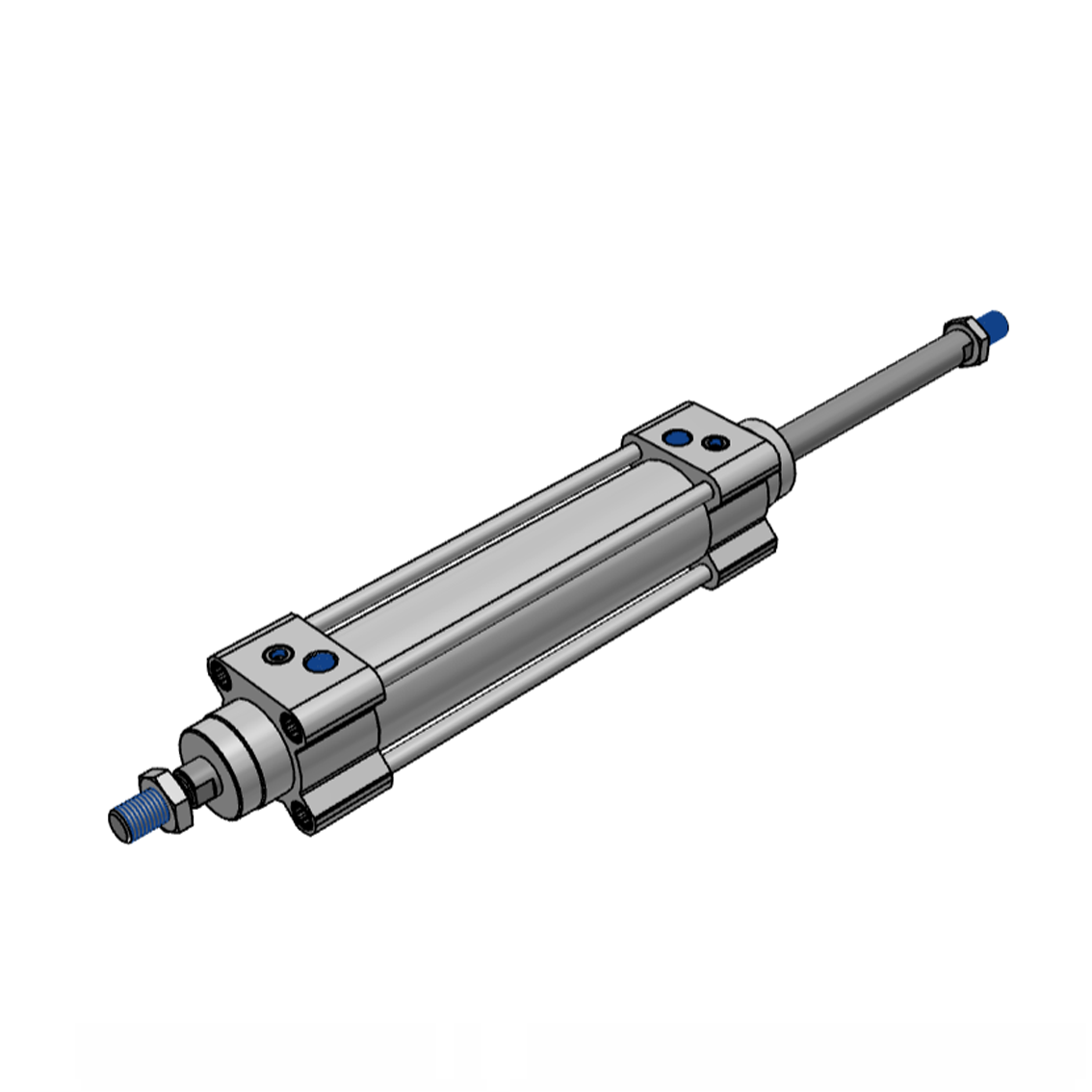

Пневмоцилиндр HYDS серии DSBG, артикул DSBG-63-125-T-PPV-A-N3 с диаметром поршня 63 мм и длинной хода 125 мм, двухстороннего действия с двусторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 1484 Н ~ (151 КГ), на втягивание: 1484 Н ~ (151 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 4.9 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

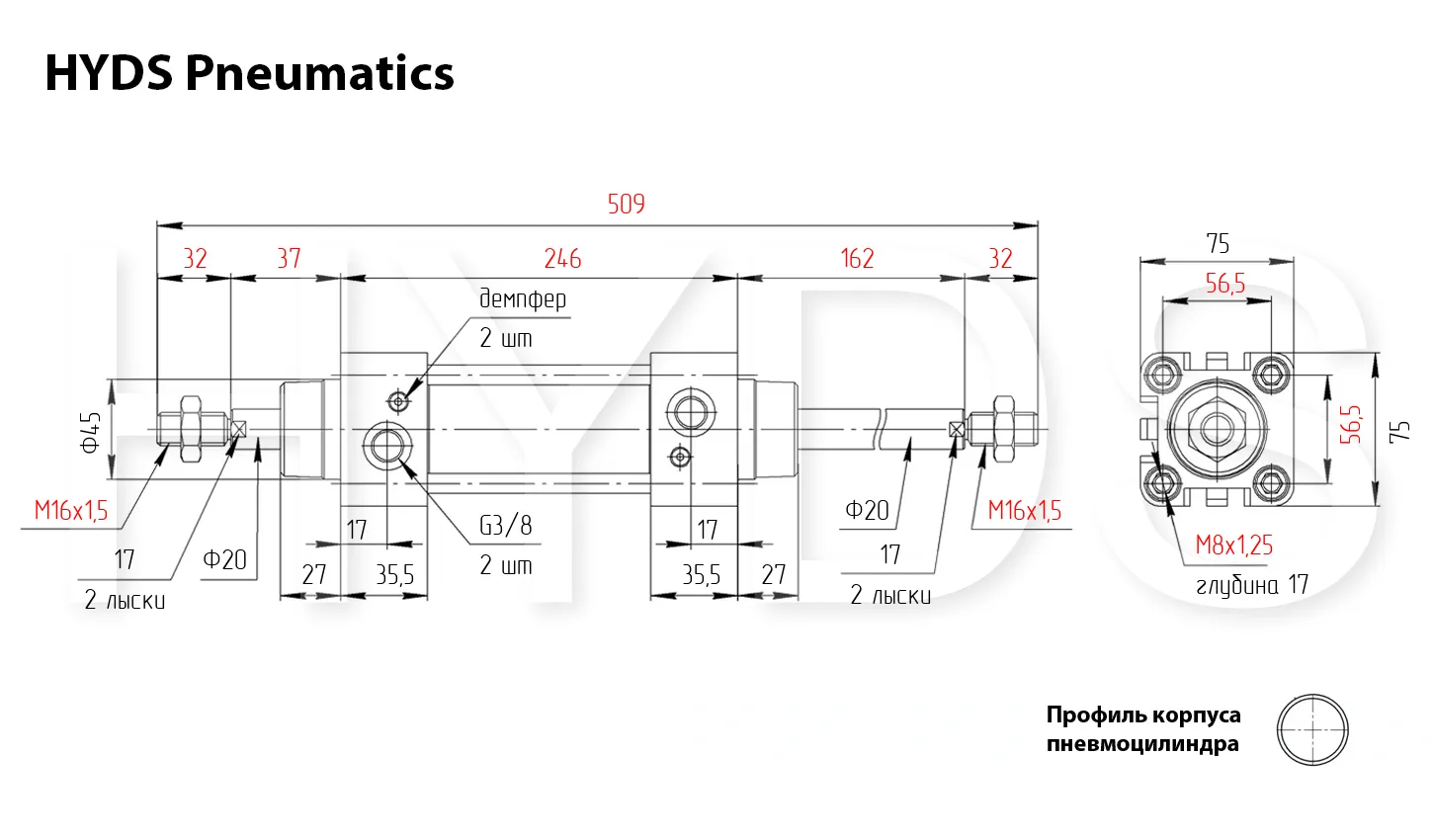

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 25 | 247 | 25 | 247 |
| 2 | 50 | 495 | 50 | 495 |
| 3 | 76 | 742 | 76 | 742 |
| 4 | 101 | 989 | 101 | 989 |
| 5 | 126 | 1237 | 126 | 1237 |
| 6 | 151 | 1484 | 151 | 1484 |
| 7 | 177 | 1732 | 177 | 1732 |
| 8 | 202 | 1979 | 202 | 1979 |
| 9 | 227 | 2226 | 227 | 2226 |
| 10 | 252 | 2474 | 252 | 2474 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
0.7 | 1.05 | 1.4 | 1.75 | 2.1 | 2.45 | 2.8 | 3.15 | 3.5 | 3.85 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
0.7 | 1.05 | 1.4 | 1.75 | 2.1 | 2.45 | 2.8 | 3.15 | 3.5 | 3.85 |
