Круглый пневмоцилиндр HYDS серии MA, артикул MA 40x40-S с диаметром поршня 40 мм и длинной хода 40 мм, двухстороннего действия с односторонним штоком, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиндра при 6 Бар на выдвижение: 665 Н (68 КГ), на втягивание: 559 Н (57 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 1.352 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

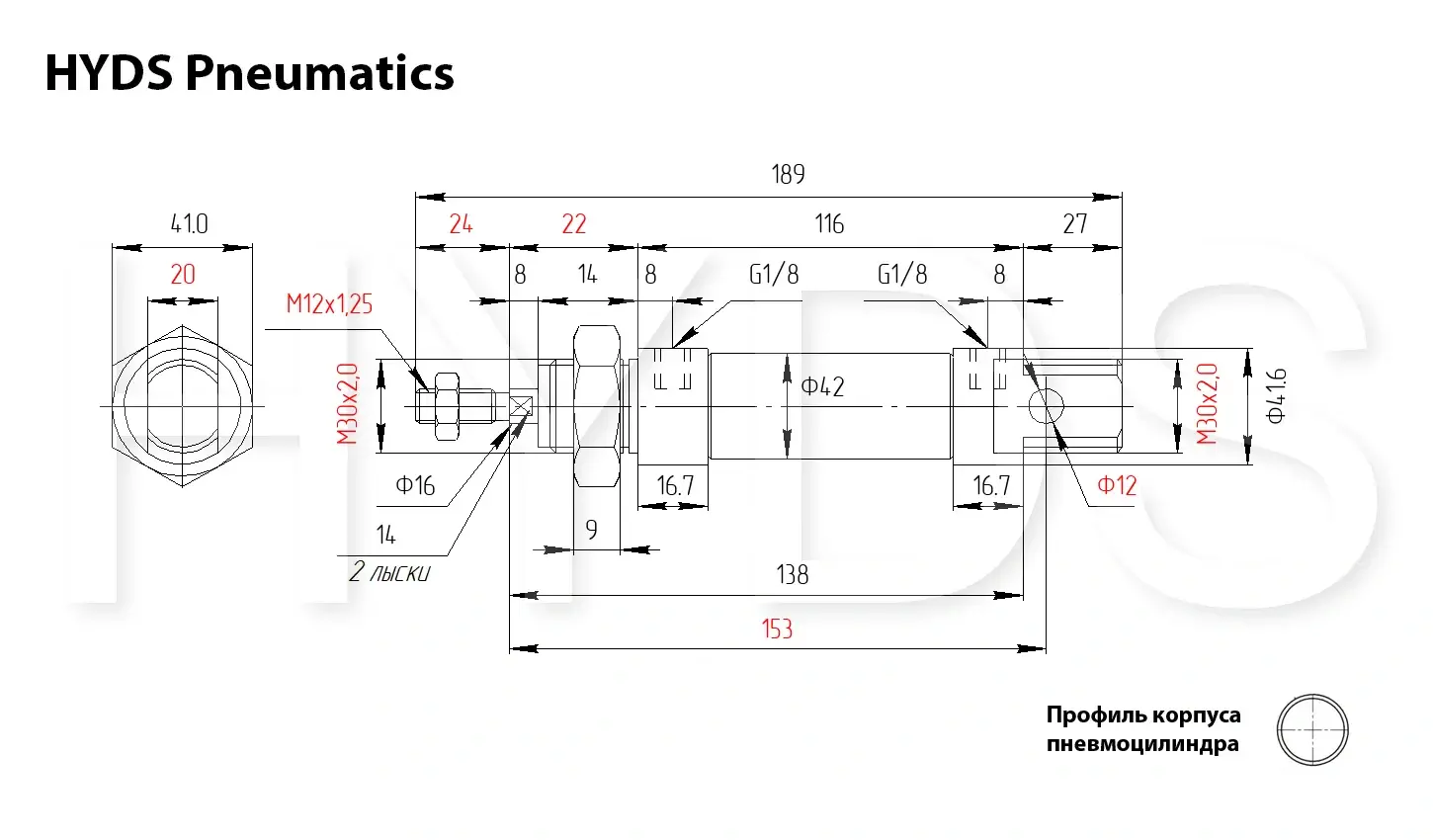

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий пневмоцилиндра
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 11 | 111 | 9 | 93 |
| 2 | 23 | 222 | 19 | 186 |
| 3 | 34 | 333 | 28 | 279 |
| 4 | 45 | 444 | 38 | 373 |
| 5 | 57 | 555 | 48 | 466 |
| 6 | 68 | 665 | 57 | 559 |
| 7 | 79 | 776 | 66 | 652 |
| 8 | 90 | 887 | 76 | 745 |
| 9 | 102 | 998 | 85 | 838 |
| 10 | 113 | 1109 | 95 | 932 |
Таблица расхода воздуха пневмоцилиндра
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
0.1 | 0.152 | 0.2 | 0.252 | 0.3 | 0.352 | 0.4 | 0.452 | 0.504 | 0.552 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
0.084 | 0.128 | 0.168 | 0.212 | 0.252 | 0.296 | 0.336 | 0.38 | 0.424 | 0.464 |
Характеристики
Производитель
HYDS
Серия
MA
Стандарт
Нестандартизирован по ISO
Диаметр поршня
40 мм
Рабочий ход
40 мм
Диаметр штока
16 мм
Резьба штока
M12x1,25
Пневматическое присоединение
G1/8
Тип резьбы штока
Наружная резьба
Тип штока
Односторонний
Тип действия
Двухстороннее действие
Демпфирование
Упругое нерегулируемое
Опрос положения поршня
С помощью датчиков положения
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура
От -20 °C до +80 °C
Рабочее давление при 23°С
0,6 бар ... 10 бар
Материал крышек
Алюминий с защитным покрытием
Материал корпуса
Нержавеющая сталь
Материал штока
Хромированная сталь поверхностной закалки
Материал уплотнений
TPE-U, NBR
