Описание
Описание

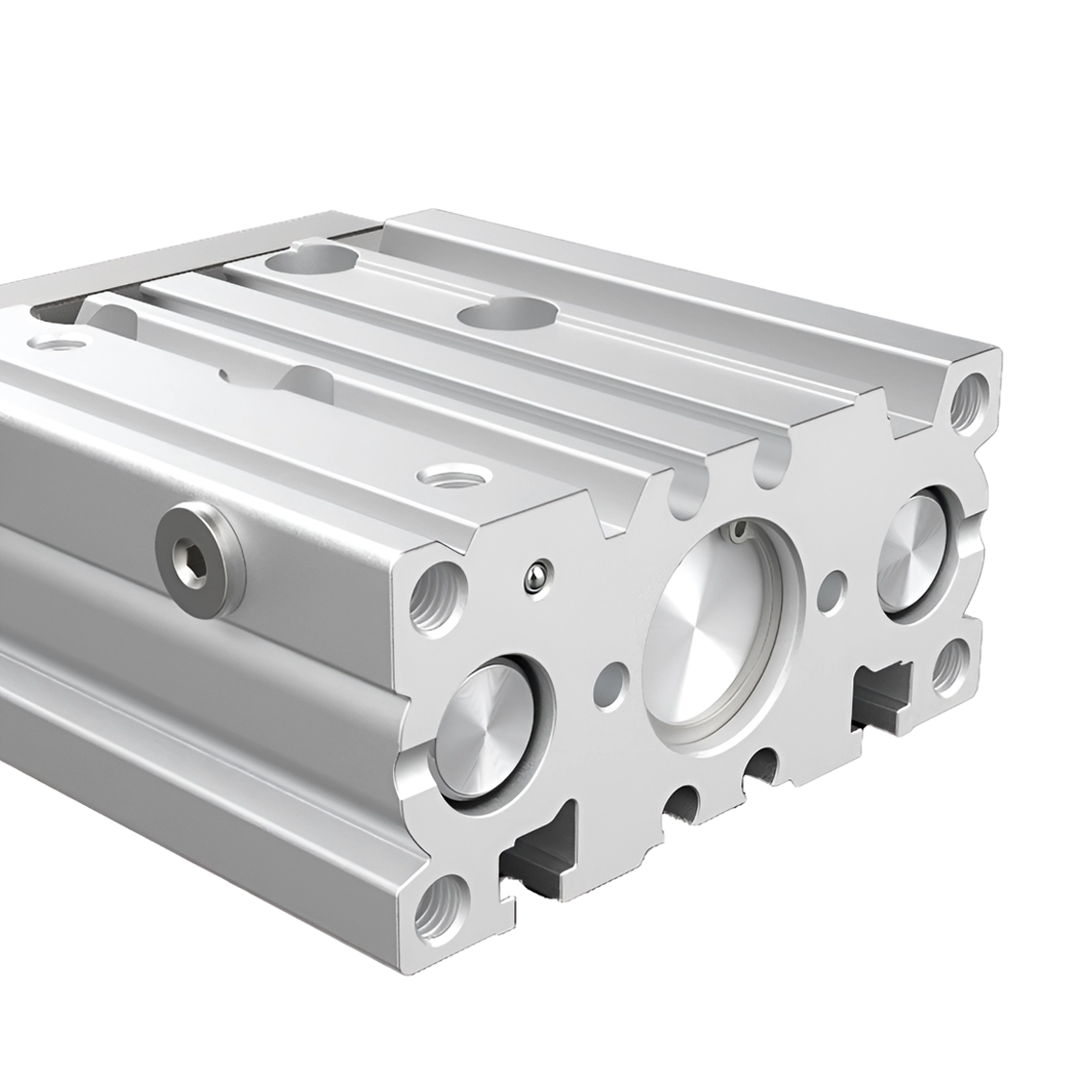

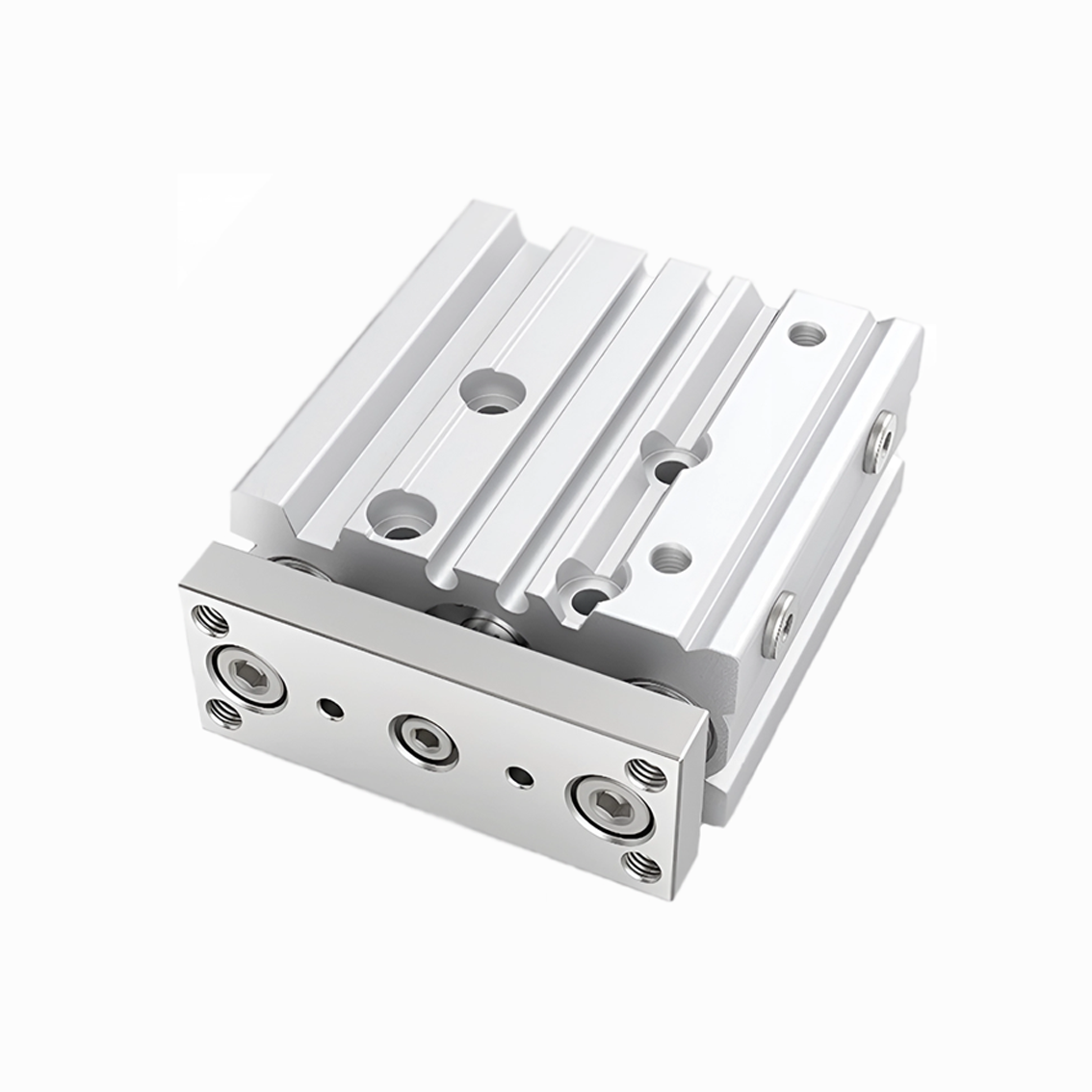

Плоский пневмоцилиндр с направляющей HYDS серии MGPM, артикул MGPM63TF-250Z с диаметром поршня 63 мм и длинной хода 250 мм, двухстороннего действия с односторонним штоком, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиндра при 6 Бар на выдвижение: 1651 Н (168 КГ), на втягивание: 1484 Н (151 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 6.45 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 500 мм/сек.

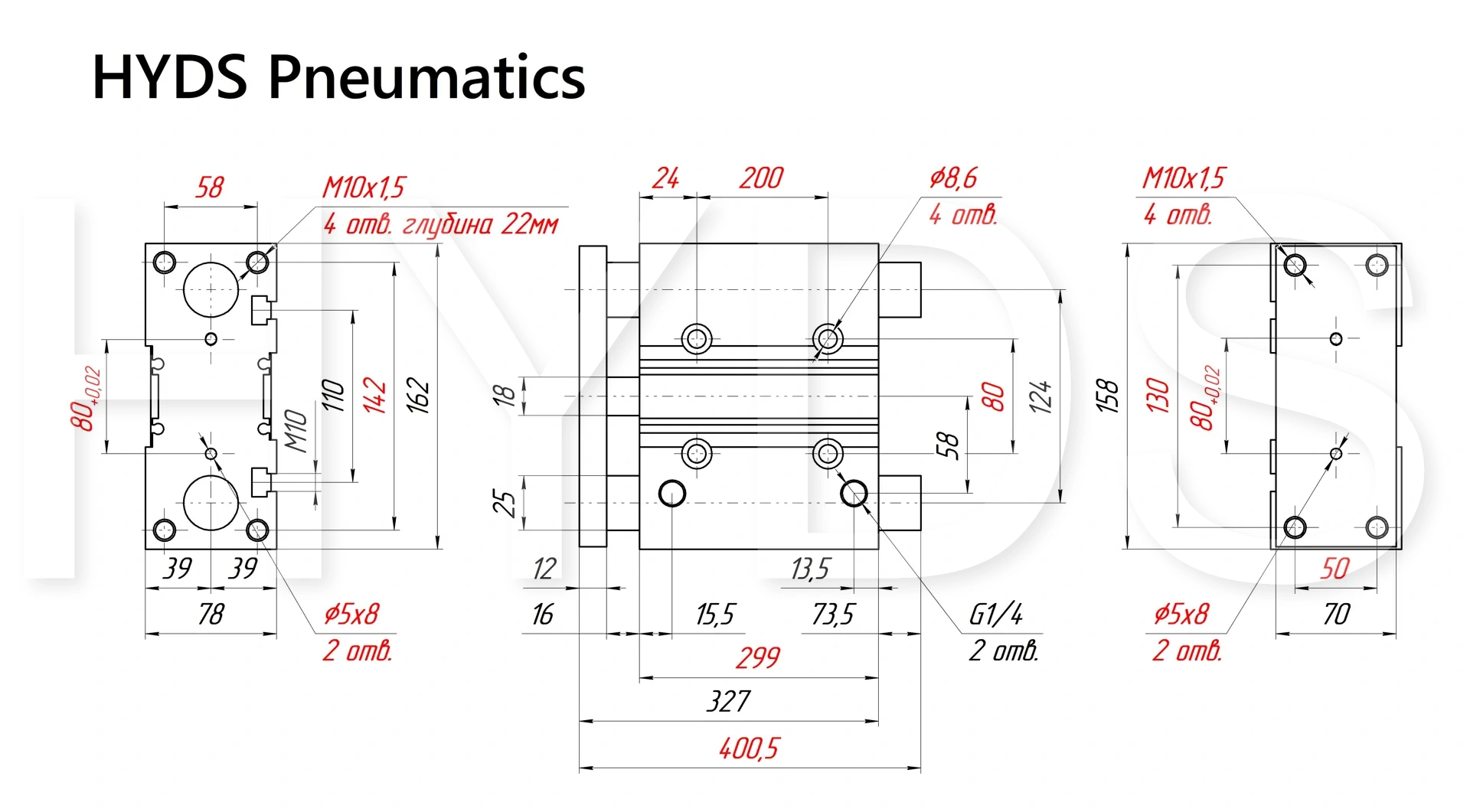

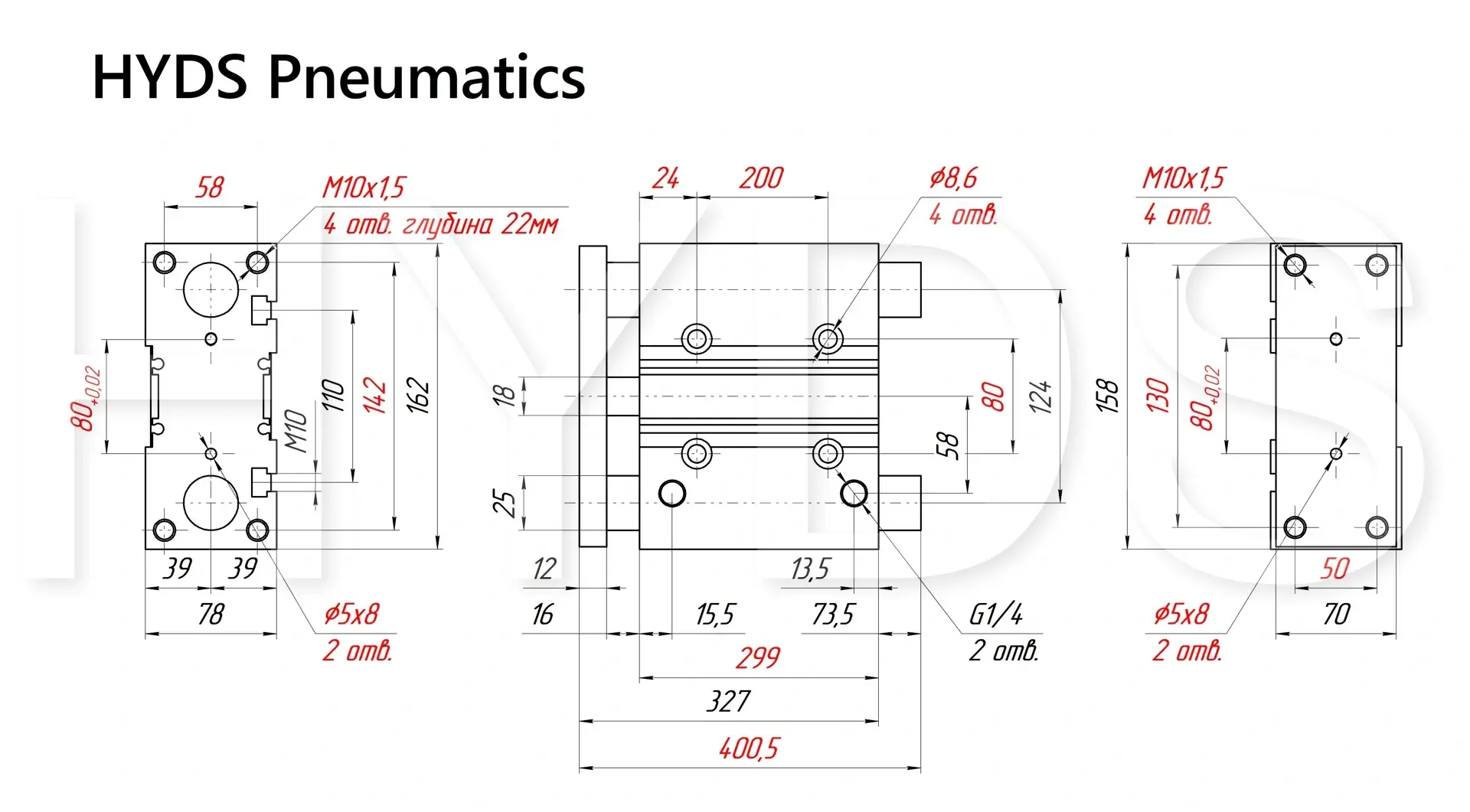

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий пневмоцилиндра
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 28 | 275 | 25 | 247 |
| 2 | 56 | 550 | 50 | 495 |
| 3 | 84 | 825 | 76 | 742 |
| 4 | 112 | 1100 | 101 | 989 |
| 5 | 140 | 1375 | 126 | 1237 |
| 6 | 168 | 1651 | 151 | 1484 |
| 7 | 196 | 1926 | 177 | 1732 |
| 8 | 224 | 2201 | 202 | 1979 |
| 9 | 252 | 2476 | 227 | 2226 |
| 10 | 281 | 2751 | 252 | 2474 |
Таблица расхода воздуха пневмоцилиндра
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
1.55 | 2.325 | 3.125 | 3.9 | 4.675 | 5.45 | 6.225 | 7.0 | 7.8 | 8.575 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
1.4 | 2.1 | 2.8 | 3.5 | 4.2 | 4.9 | 5.6 | 6.3 | 7.0 | 7.7 |
Характеристики
Производитель
HYDS
Серия
MGPM
Стандарт
JIS
Диаметр поршня
63 мм
Рабочий ход
250 мм
Диаметр штока
20 мм
Пневматическое присоединение
G1/4
Тип резьбы штока
Противоповоротная платформа
Тип штока
Двусторонний
Тип действия
Двухстороннее действие
Демпфирование
Упругое нерегулируемое
Опрос положения поршня
С помощью датчиков положения
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура
От -20 °C до +80 °C
Рабочее давление при 23°С
0,6 бар ... 10 бар
Материал крышек
Анодированный алюминий
Материал корпуса
Анодированный алюминий
Материал штока
Хромированная сталь поверхностной закалки
Материал уплотнений
NBR
