Описание

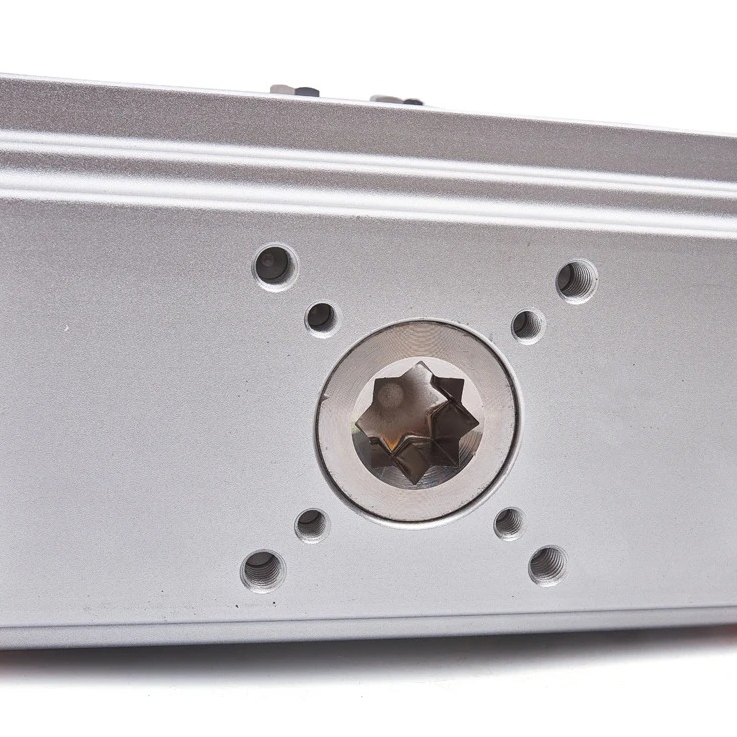

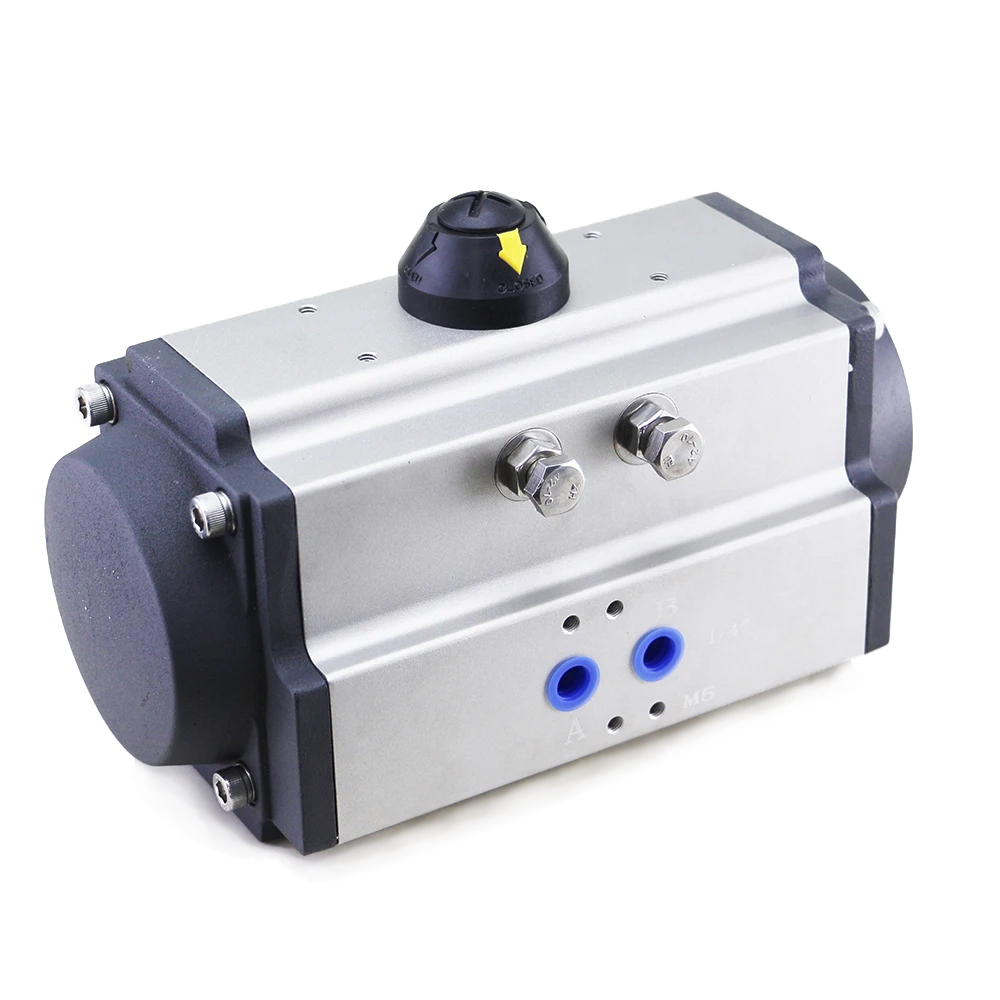

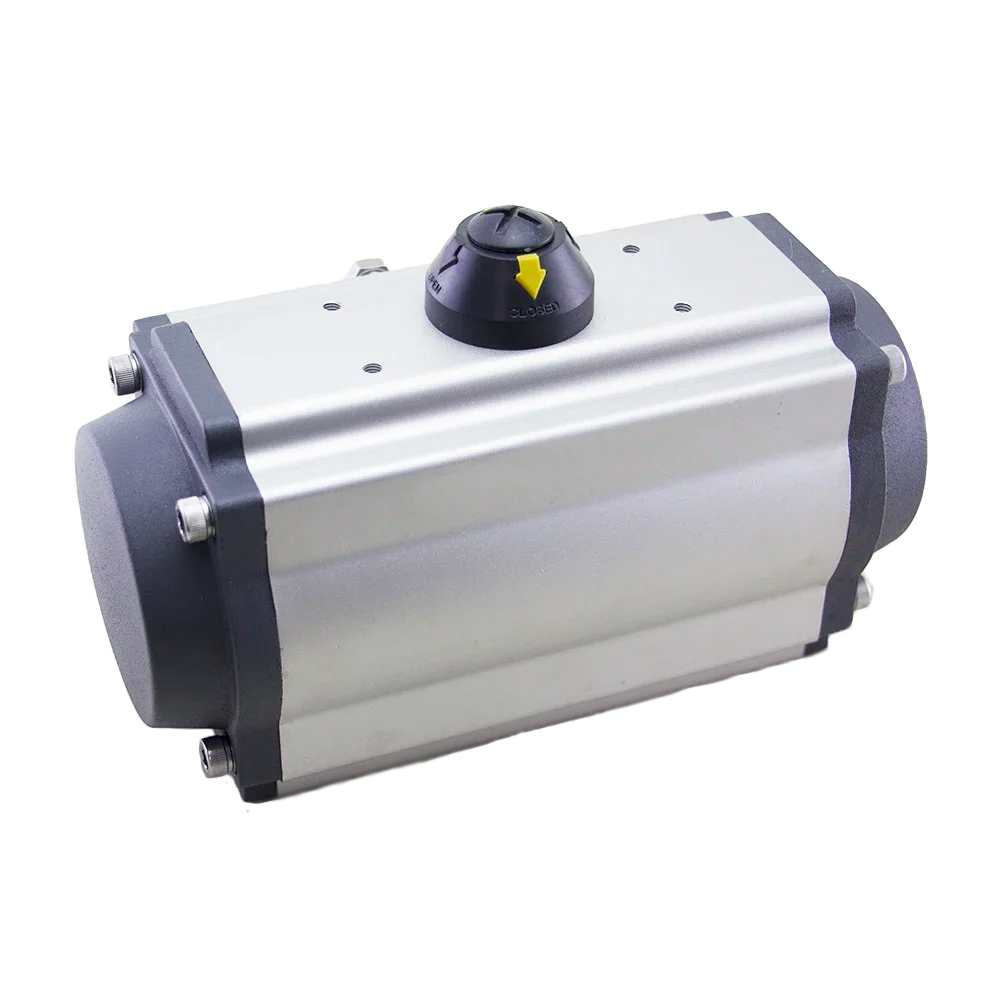

Пневмопривод двухстороннего действия, четвертьоборотный 90° с возможностью регулировки угла поворота -5 … +5°. Для шарового крана или дискового затвора со стандартом присоединения ISO 5211, DIN 3337, ГОСТ 34287. Тип ISO фланца F14, квадрат присоединения вала арматуры - 36 мм. Теоретическое усилие пневмопривода при 6 Бар - 1596 Нм.
При подборе пневмопривода на шаровой кран следует учитывать, что крутящий момент для открытия / закрытия крана измеряется без нагрузки, оказываемой на шар давлением рабочей среды, и следует подбирать пневмопривод со значением крутящего момента, превышающим такое значение шарового крана:
* на 30% больше номинального – в общем случае.
* на 40% – если рабочей средой является вязкая или грязная жидкость.
* на 80% – если рабочая среда является сыпучей (для таких случаев рекомендуется использовать поворотный затвор, но не шаровой кран).
Таблица крутящего момента в зависимости от давления в системе
| Давление в системе, Бар | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 7 | 8 |
| Крутящий момент, Нм | 532 | 665 | 798 | 931 | 1064 | 1197 | 1330 | 1463 | 1596 | 1862 | 2128 |
Таблица расхода воздуха и времени открытия / закрытия пневмопривода при 6 Бар
| Расход на открытие, Нл | Расход на закрытие, Нл | Время на открытие, Сек | Время на закрытие, Сек |
| 7,5 | 7,5 | 2,9 | 3,8 |

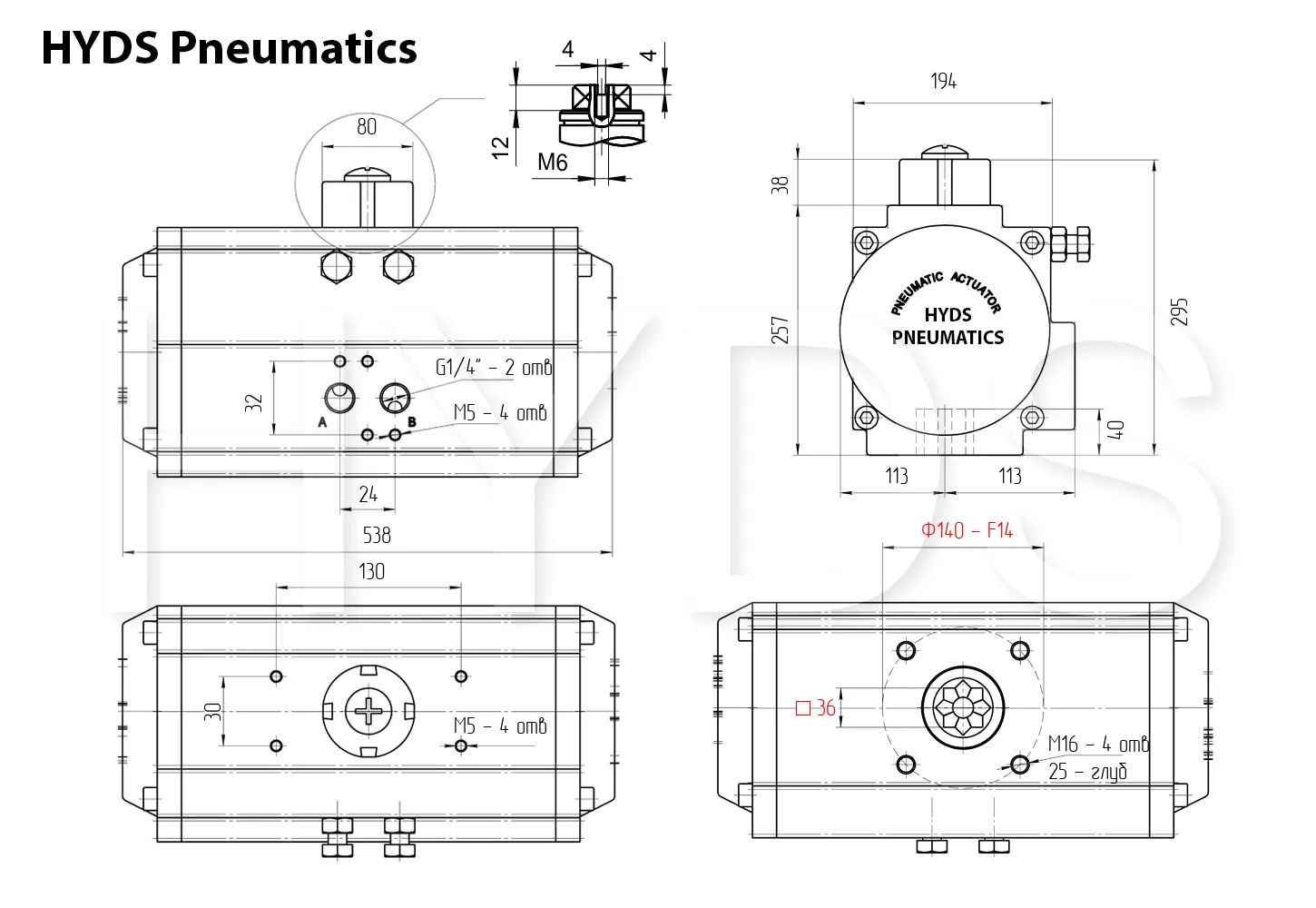

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмопривода
