Описание

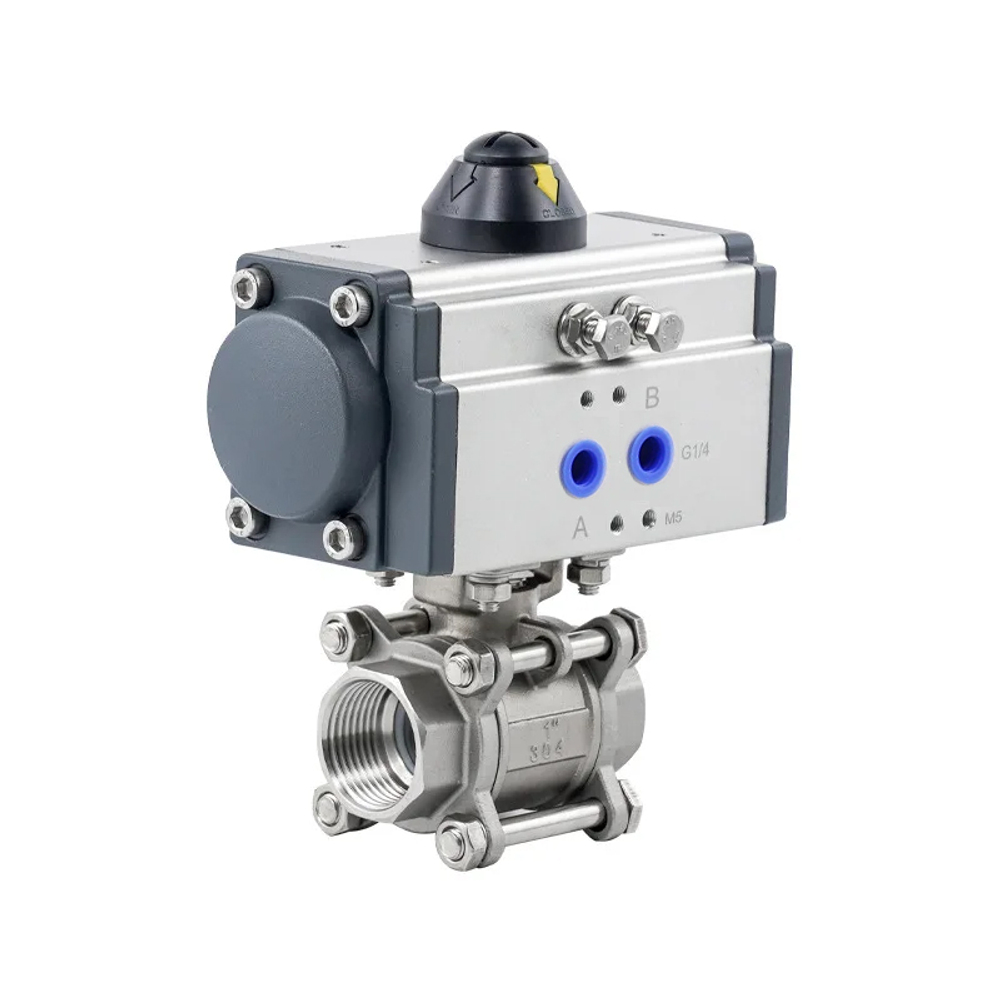

Пневмопривод одностороннего действия с пружинным возвратом, четвертьоборотный 90° с возможностью регулировки угла поворота -5 … +5°. Для шарового крана или дискового затвора со стандартом присоединения ISO 5211, DIN 3337, ГОСТ 34287. Тип ISO фланца F10/F12, квадрат присоединения вала арматуры - 27 мм. Теоретическое усилие пневмопривода при 6 Бар - 657 Нм.
При подборе пневмопривода на шаровой кран следует учитывать, что крутящий момент для открытия / закрытия крана измеряется без нагрузки, оказываемой на шар давлением рабочей среды, и следует подбирать пневмопривод со значением крутящего момента, превышающим такое значение шарового крана:
* на 30% больше номинального – в общем случае.
* на 40% – если рабочей средой является вязкая или грязная жидкость.
* на 80% – если рабочая среда является сыпучей (для таких случаев рекомендуется использовать поворотный затвор, но не шаровой кран).
Таблица крутящего момента Нм в зависимости от давления в системе и угла поворота
| Количество пружин | Угол поворота | Усилие пружин | Давление в системе, Бар | |||||||||
| 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 7 | 8 | |||
| 5 | 0° | 140 | 191 | 258 | 325 | 391 | 457 | 524 | 590 | 657 | 790 | 923 |
| 5 | 90° | 208 | 123 | 190 | 257 | 323 | 389 | 456 | 522 | 589 | 722 | 855 |
| 6 | 0° | 168 | 163 | 230 | 297 | 363 | 429 | 496 | 562 | 629 | 762 | 895 |
| 6 | 90° | 250 | 81 | 148 | 215 | 281 | 347 | 414 | 480 | 547 | 680 | 813 |
| 7 | 0° | 196 | 202 | 269 | 335 | 401 | 468 | 534 | 601 | 734 | 867 | |
| 7 | 90° | 292 | 106 | 173 | 239 | 305 | 372 | 438 | 505 | 638 | 771 | |
| 8 | 0° | 223 | 242 | 308 | 374 | 441 | 507 | 574 | 707 | 840 | ||
| 8 | 90° | 333 | 132 | 198 | 264 | 331 | 397 | 464 | 597 | 730 | ||
| 9 | 0° | 251 | 280 | 346 | 413 | 479 | 546 | 679 | 812 | |||
| 9 | 90° | 375 | 156 | 222 | 289 | 355 | 422 | 555 | 688 | |||
| 10 | 0° | 279 | 318 | 385 | 451 | 518 | 651 | 784 | ||||
| 10 | 90° | 417 | 180 | 247 | 313 | 380 | 513 | 646 | ||||
| 11 | 0° | 307 | 357 | 423 | 490 | 623 | 756 | |||||
| 11 | 90° | 458 | 206 | 272 | 339 | 472 | 605 | |||||
| 12 | 0° | 335 | 329 | 395 | 462 | 595 | 728 | |||||
| 12 | 90° | 500 | 164 | 230 | 297 | 430 | 563 | |||||
Таблица расхода воздуха и времени открытия / закрытия пневмопривода при 6 Бар
| Расход на открытие, Нл | Расход на закрытие, Нл | Время на открытие, Сек | Время на закрытие, Сек |
| 3,7 | 0 | 4,8 | 4,9 |
Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмопривода
Схема установки пружин
