Описание

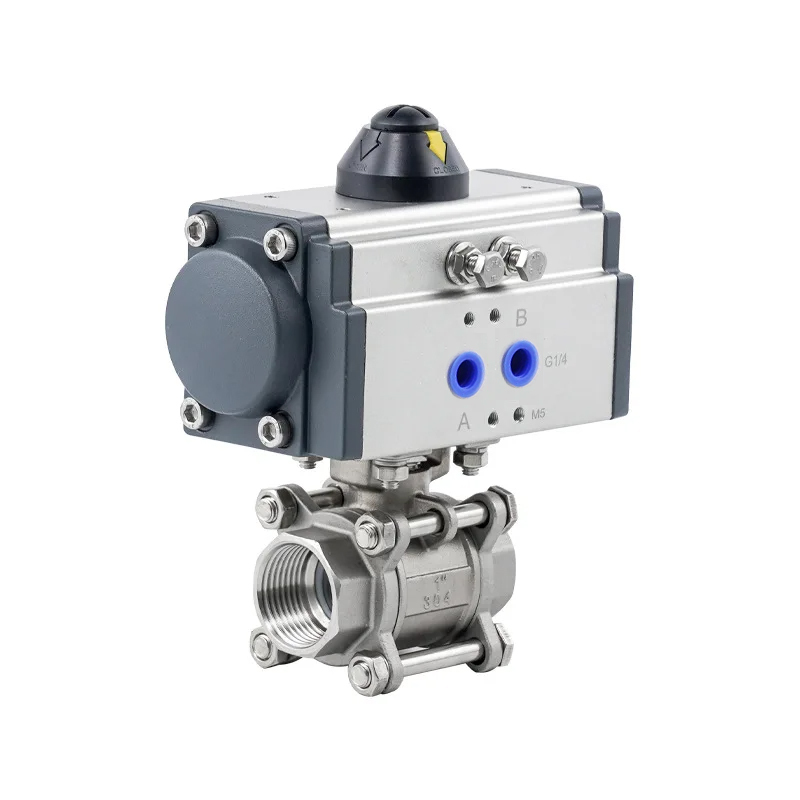

Пневмопривод одностороннего действия с пружинным возвратом, четвертьоборотный 90° с возможностью регулировки угла поворота -5 … +5°. Для шарового крана или дискового затвора со стандартом присоединения ISO 5211, DIN 3337, ГОСТ 34287. Тип ISO фланца F14, квадрат присоединения вала арматуры - 36 мм. Теоретическое усилие пневмопривода при 6 Бар - 1320 Нм.
При подборе пневмопривода на шаровой кран следует учитывать, что крутящий момент для открытия / закрытия крана измеряется без нагрузки, оказываемой на шар давлением рабочей среды, и следует подбирать пневмопривод со значением крутящего момента, превышающим такое значение шарового крана:
* на 30% больше номинального – в общем случае.
* на 40% – если рабочей средой является вязкая или грязная жидкость.
* на 80% – если рабочая среда является сыпучей (для таких случаев рекомендуется использовать поворотный затвор, но не шаровой кран).
Таблица крутящего момента Нм в зависимости от давления в системе и угла поворота
| Количество пружин | Угол поворота | Усилие пружин | Давление в системе, Бар | |||||||||
| 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 7 | 8 | |||
| 5 | 0° | 275 | 389 | 522 | 655 | 788 | 921 | 1054 | 1187 | 1320 | 1586 | 1852 |
| 5 | 90° | 380 | 284 | 417 | 550 | 683 | 816 | 949 | 1082 | 1215 | 1481 | 1747 |
| 6 | 0° | 330 | 334 | 467 | 600 | 733 | 866 | 999 | 1132 | 1265 | 1531 | 1797 |
| 6 | 90° | 456 | 208 | 341 | 474 | 607 | 740 | 873 | 1006 | 1139 | 1405 | 1671 |
| 7 | 0° | 385 | 412 | 545 | 678 | 811 | 944 | 1077 | 1210 | 1476 | 1742 | |
| 7 | 90° | 532 | 265 | 398 | 531 | 664 | 797 | 930 | 1063 | 1329 | 1595 | |
| 8 | 0° | 440 | 490 | 623 | 756 | 889 | 1022 | 1155 | 1421 | 1687 | ||
| 8 | 90° | 608 | 322 | 455 | 588 | 721 | 854 | 987 | 1253 | 1519 | ||
| 9 | 0° | 495 | 568 | 701 | 834 | 967 | 1100 | 1366 | 1632 | |||
| 9 | 90° | 684 | 379 | 512 | 645 | 778 | 911 | 1177 | 1443 | |||
| 10 | 0° | 550 | 646 | 779 | 912 | 1045 | 1311 | 1577 | ||||
| 10 | 90° | 760 | 436 | 569 | 702 | 835 | 1101 | 1367 | ||||
| 11 | 0° | 605 | 724 | 857 | 990 | 1256 | 1522 | |||||
| 11 | 90° | 836 | 493 | 626 | 759 | 1025 | 1291 | |||||
| 12 | 0° | 660 | 669 | 802 | 935 | 1201 | 1467 | |||||
| 12 | 90° | 912 | 417 | 550 | 683 | 949 | 1215 | |||||
Таблица расхода воздуха и времени открытия / закрытия пневмопривода при 6 Бар
| Расход на открытие, Нл | Расход на закрытие, Нл | Время на открытие, Сек | Время на закрытие, Сек |
| 7,5 | 0 | 3,4 | 4,1 |
Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмопривода
Схема установки пружин
