ADN-20-70-I-P-A Пневмоцилиндр

(0)
(0)
Добавить в сравнение
Характеристики
Производитель:
HYDS
Серия:
ADN
Стандарт:
ISO 21287
Диаметр поршня:
20 мм
Рабочий ход:
70 мм
Диаметр штока:
10 мм
Резьба штока:
M6
Пневматическое присоединение:
M5
Тип резьбы штока:
Внутренняя резьба
Тип цилиндра:
Двухсторонне действие
Демпфирование:
Упругое нерегулируемое
Опрос положения поршня:
С помощью датчиков положения
Рабочая среда:
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура:
От -20 °C до +80 °C
Рабочее давление при 23°С:
0,6 бар ... 10 бар
Материал крышек:
Анодированный алюминий
Материал корпуса:
Анодированный алюминий
Материал штока:
Хромированная сталь поверхностной закалки
Материал уплотнений:
TPE-U, NBR
Все характеристики
Описание

hyds-logo-card.png         Собственное производство в России

Средний срок изготовления:    1 - 3 дня
Показать полностью Свернуть
По запросу
Нет в наличии
Описание
Характеристики
Описание

Описание

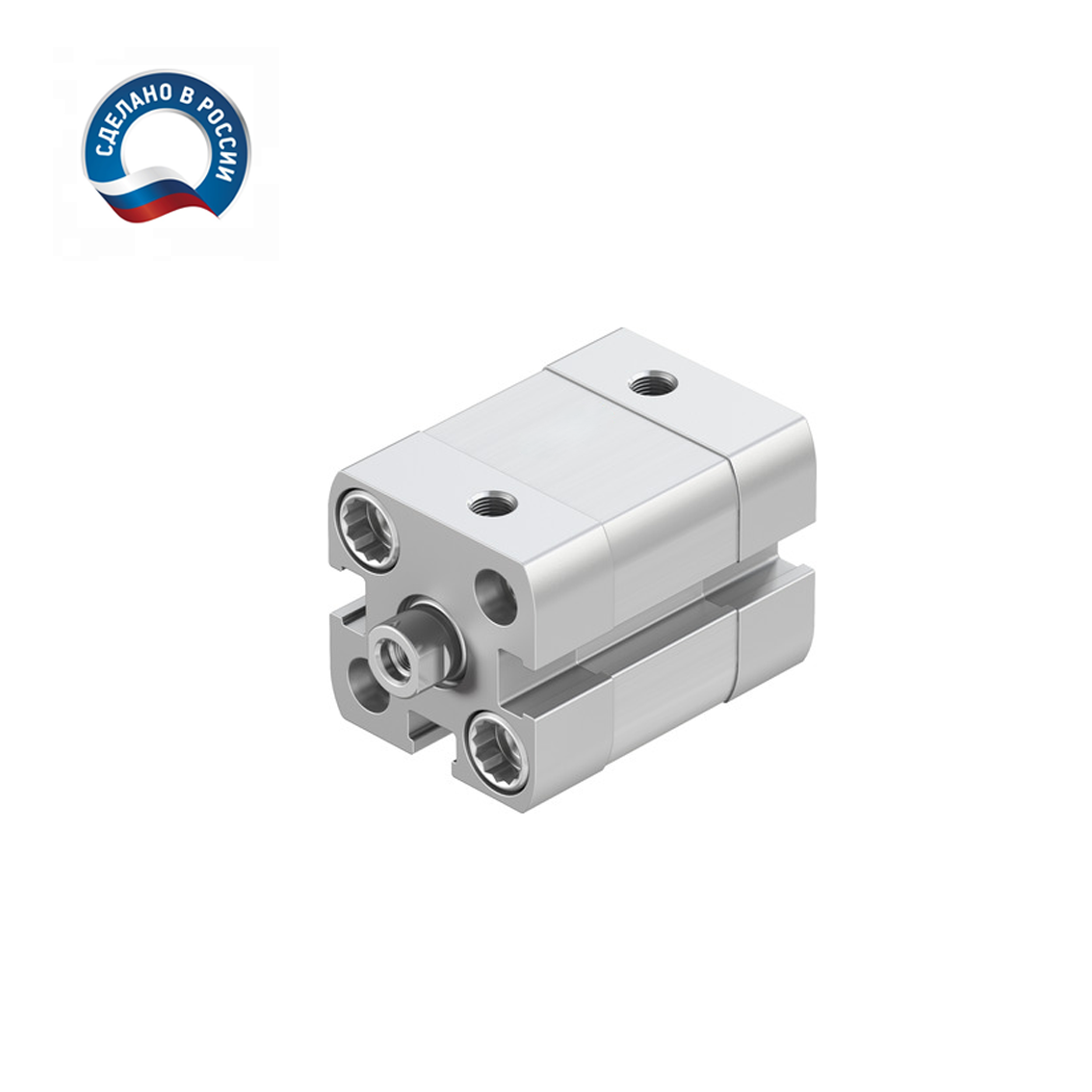

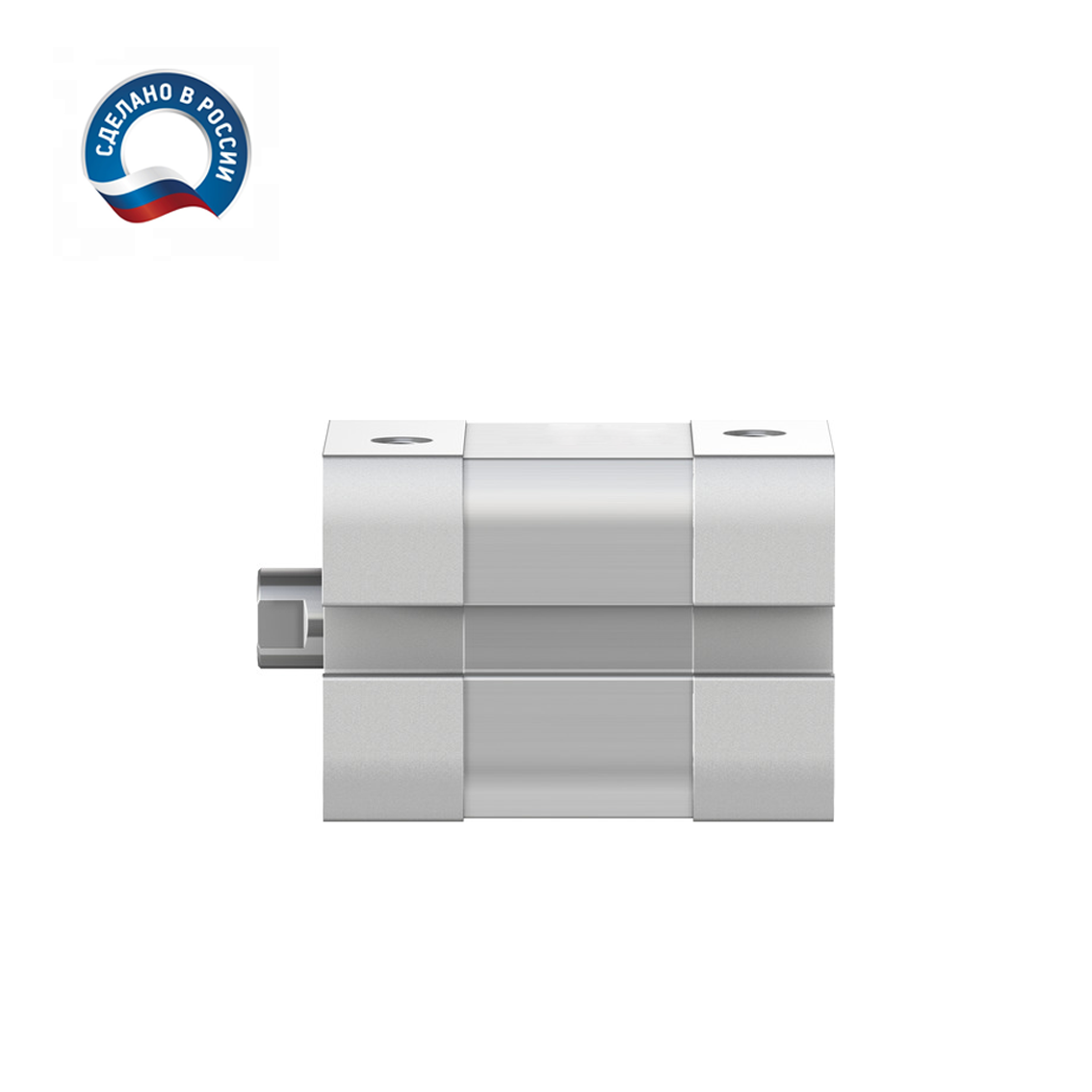

Компактный пневмоцилиндр HYDS серии ADN, артикул ADN-20-70-I-P-A с диаметром поршня 20 мм и длинной хода 70 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 21287, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 166 Н (17 КГ), на втягивание: 140 Н (14 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 0.266 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

Размеры и присоединения

Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра

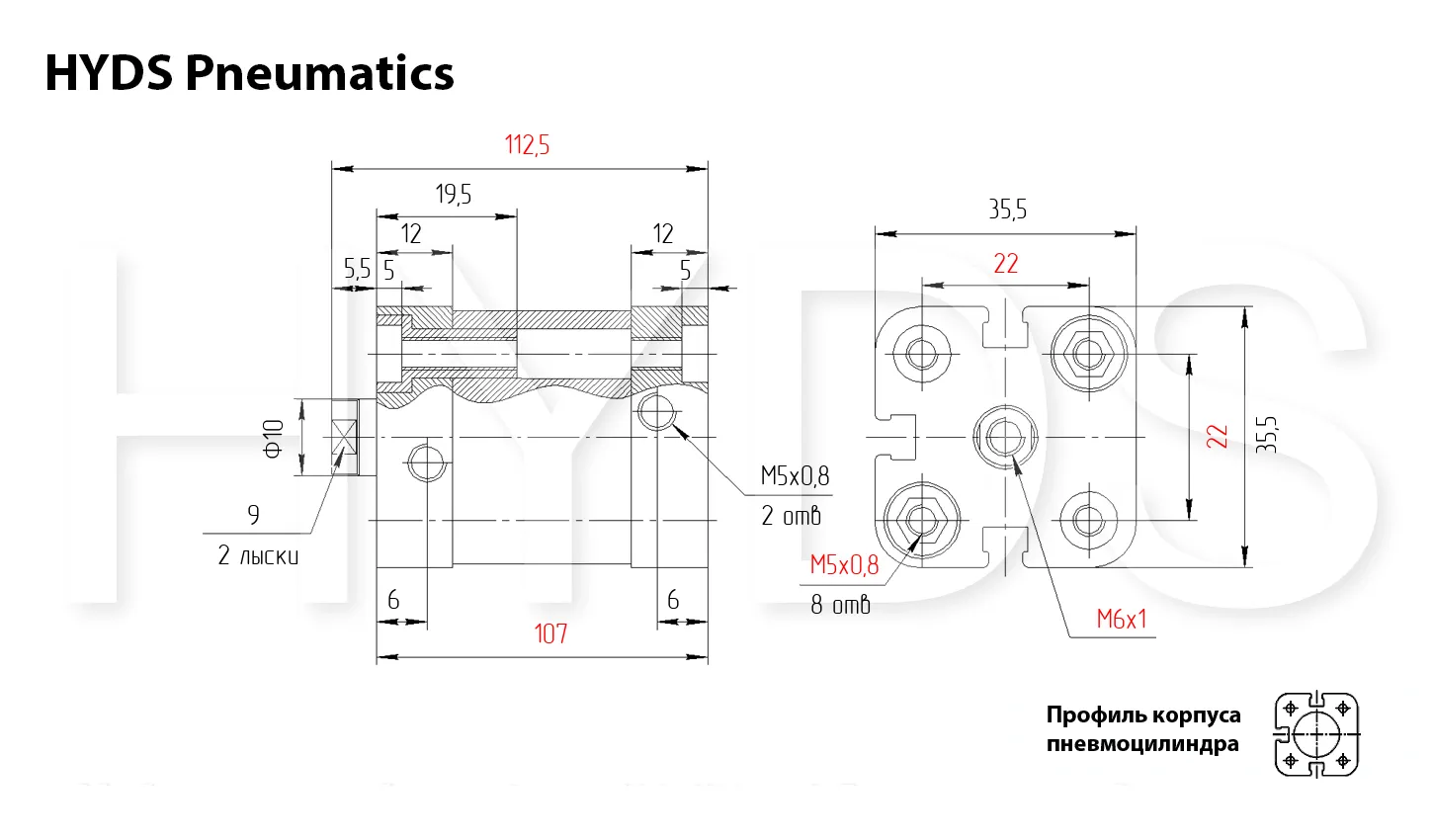

Размеры пневмоцилиндра ADN-20-70-I-P-A

Таблица усилий

Давление в системе, Бар Усилие выталкивания, КГ Усилие выталкивания, Н Усилие втягивания, КГ Усилие втягивания, Н
1 3 28 2 23
2 6 55 5 47
3 8 83 7 70
4 11 111 9 93
5 14 139 12 116
6 17 166 14 140
7 20 194 17 163
8 23 222 19 186
9 25 250 21 210
10 28 277 24 233



Таблица расхода воздуха

Направление движения Давление в системе, Бар
1 2 3 4 5 6 7 8 9 10
Потребление воздуха
при прямом ходе (выдвижении), Нл
0.042 0.063 0.091 0.112 0.133 0.154 0.175 0.196 0.217 0.245
Потребление воздуха
при обратном ходе (втягивании), Нл
0.035 0.049 0.063 0.084 0.098 0.112 0.133 0.147 0.168 0.182



Характеристики
Производитель
HYDS
Серия
ADN
Стандарт
ISO 21287
Диаметр поршня
20 мм
Рабочий ход
70 мм
Диаметр штока
10 мм
Резьба штока
M6
Пневматическое присоединение
M5
Тип резьбы штока
Внутренняя резьба
Тип цилиндра
Двухсторонне действие
Демпфирование
Упругое нерегулируемое
Опрос положения поршня
С помощью датчиков положения
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура
От -20 °C до +80 °C
Рабочее давление при 23°С
0,6 бар ... 10 бар
Материал крышек
Анодированный алюминий
Материал корпуса
Анодированный алюминий
Материал штока
Хромированная сталь поверхностной закалки
Материал уплотнений
TPE-U, NBR
