Описание

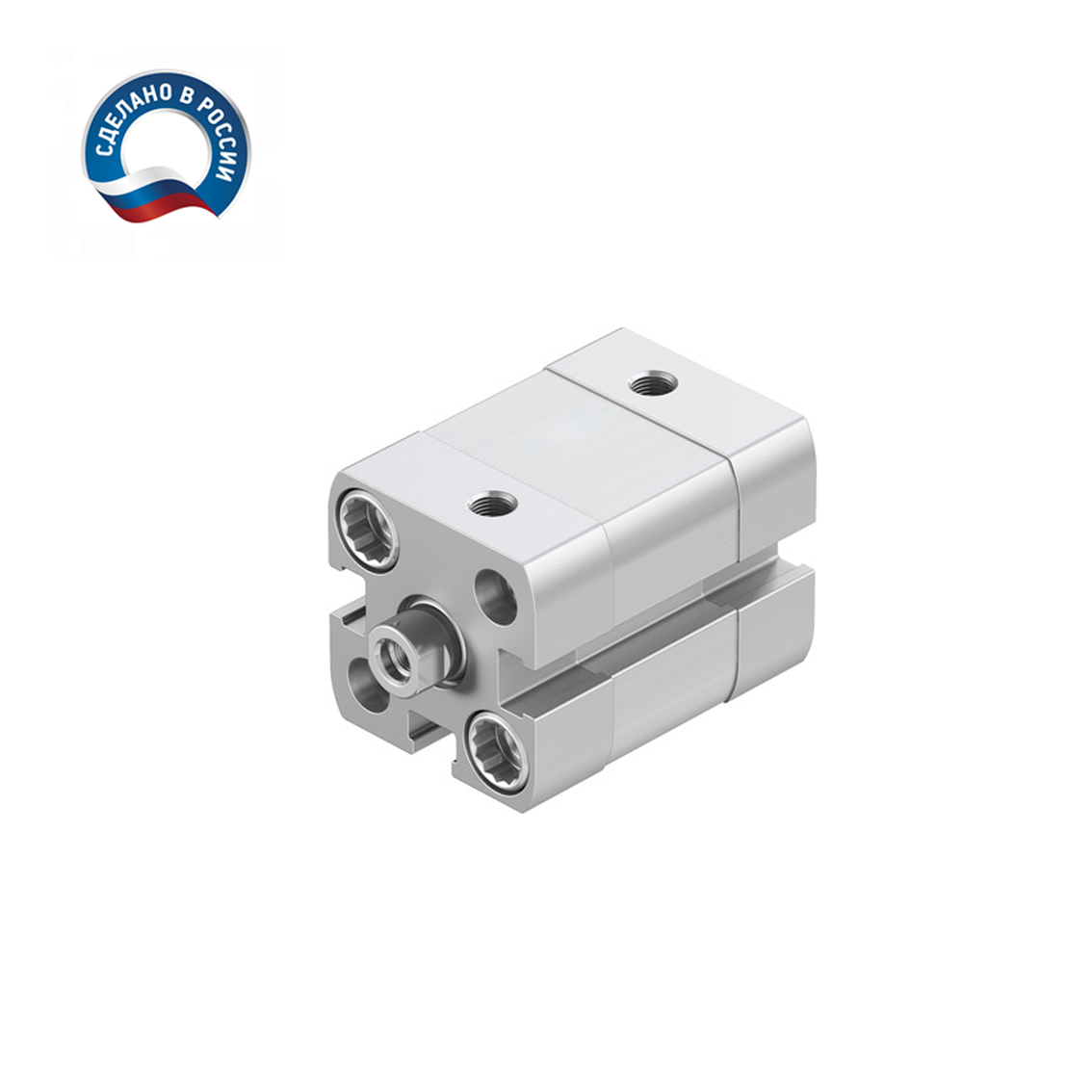

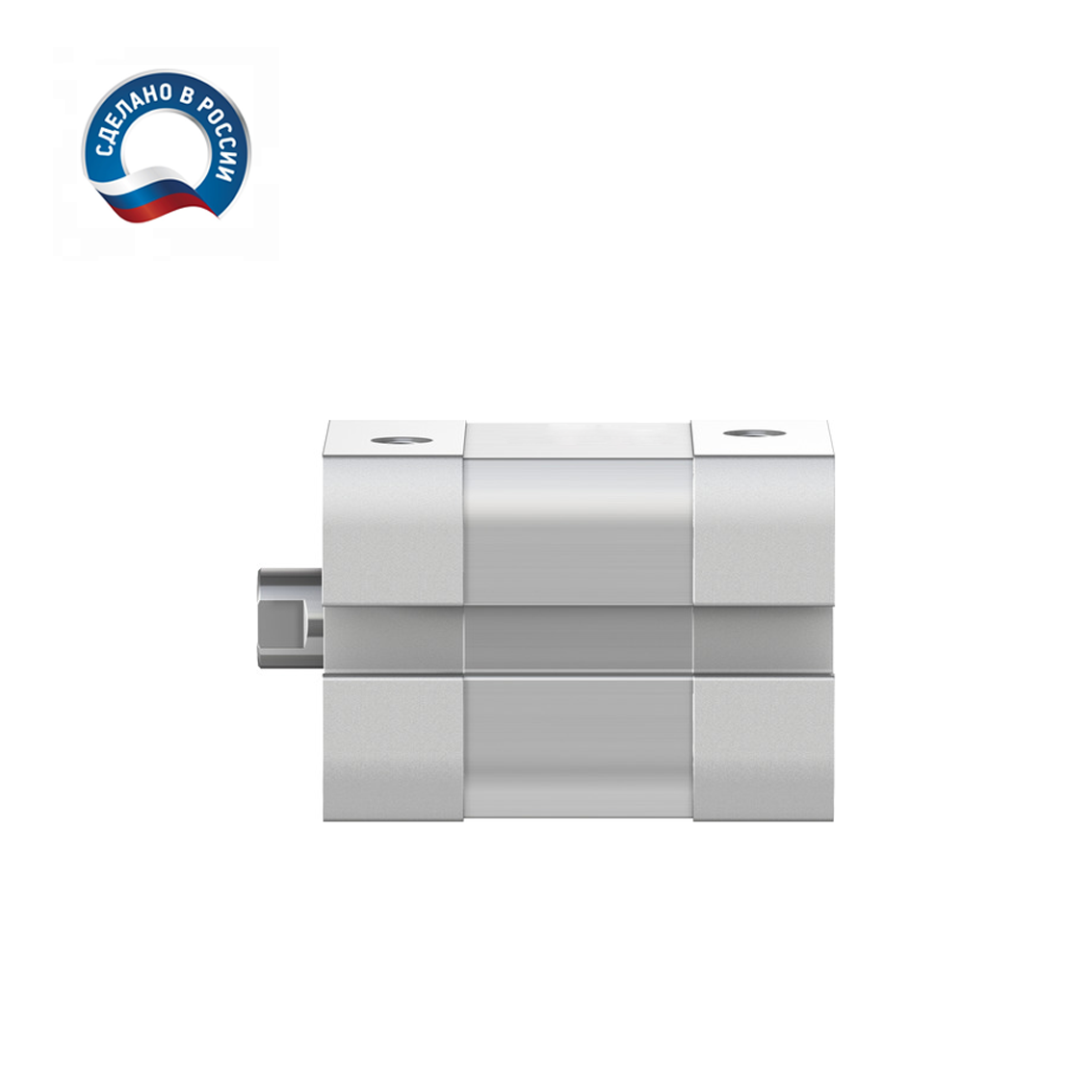

Компактный пневмоцилиндр HYDS серии ADN, артикул ADN-25-125-I-P-A с диаметром поршня 25 мм и длинной хода 125 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 21287, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 260 Н ~ (27 КГ), на втягивание: 218 Н ~ (22 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 0.788 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

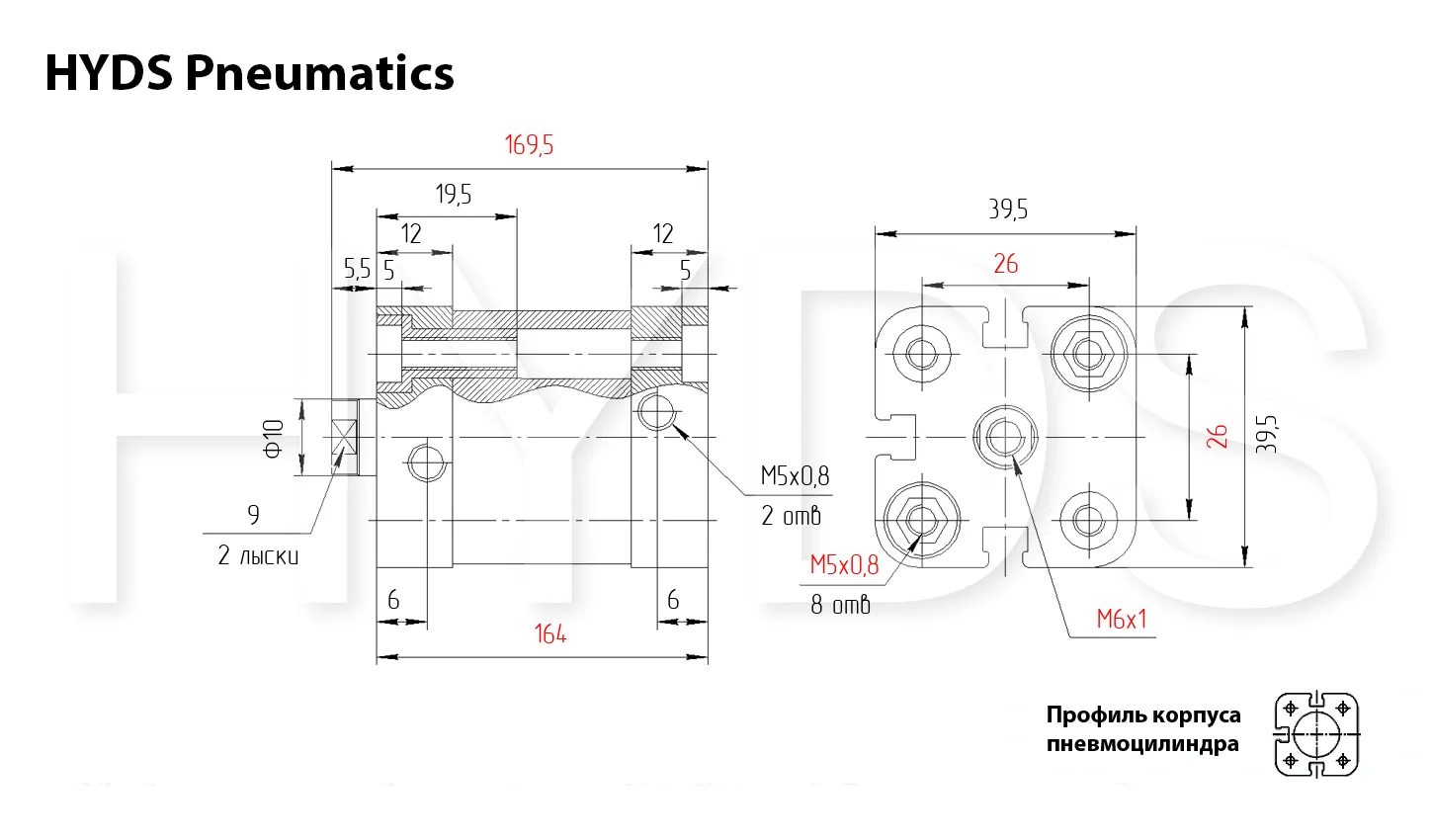

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 43,3 | 43 | 3,6 | 36 |
| 2 | 9 | 87 | 7 | 73 |
| 3 | 13 | 130 | 11 | 109 |
| 4 | 18 | 173 | 15 | 146 |
| 5 | 22 | 217 | 19 | 182 |
| 6 | 27 | 260 | 22 | 218 |
| 7 | 31 | 303 | 26 | 255 |
| 8 | 35 | 347 | 30 | 291 |
| 9 | 40 | 390 | 33 | 328 |
| 10 | 44 | 433 | 37 | 364 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
0.125 | 0.188 | 0.25 | 0.312 | 0.363 | 0.425 | 0.487 | 0.55 | 0.613 | 0.675 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
0.1 | 0.15 | 0.2 | 0.263 | 0.312 | 0.363 | 0.413 | 0.462 | 0.513 | 0.562 |
