ADN-25-80-I-P-A Пневмоцилиндр

(0)
(0)
Добавить в сравнение
Характеристики
Производитель:
HYDS
Серия:
ADN
Стандарт:
ISO 21287
Диаметр поршня:
25 мм
Рабочий ход:
80 мм
Диаметр штока:
10 мм
Резьба штока:
M6
Пневматическое присоединение:
M5
Тип резьбы штока:
Внутренняя резьба
Тип цилиндра:
Двухсторонне действие
Демпфирование:
Упругое нерегулируемое
Опрос положения поршня:
С помощью датчиков положения
Рабочая среда:
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура:
От -20 °C до +80 °C
Рабочее давление при 23°С:
0,6 бар ... 10 бар
Материал крышек:
Анодированный алюминий
Материал корпуса:
Анодированный алюминий
Материал штока:
Хромированная сталь поверхностной закалки
Материал уплотнений:
TPE-U, NBR
Все характеристики
Описание

hyds-logo-card.png         Собственное производство в России

Средний срок изготовления:    1 - 3 дня
Показать полностью Свернуть
По запросу
Нет в наличии
Описание
Характеристики
Описание

Описание

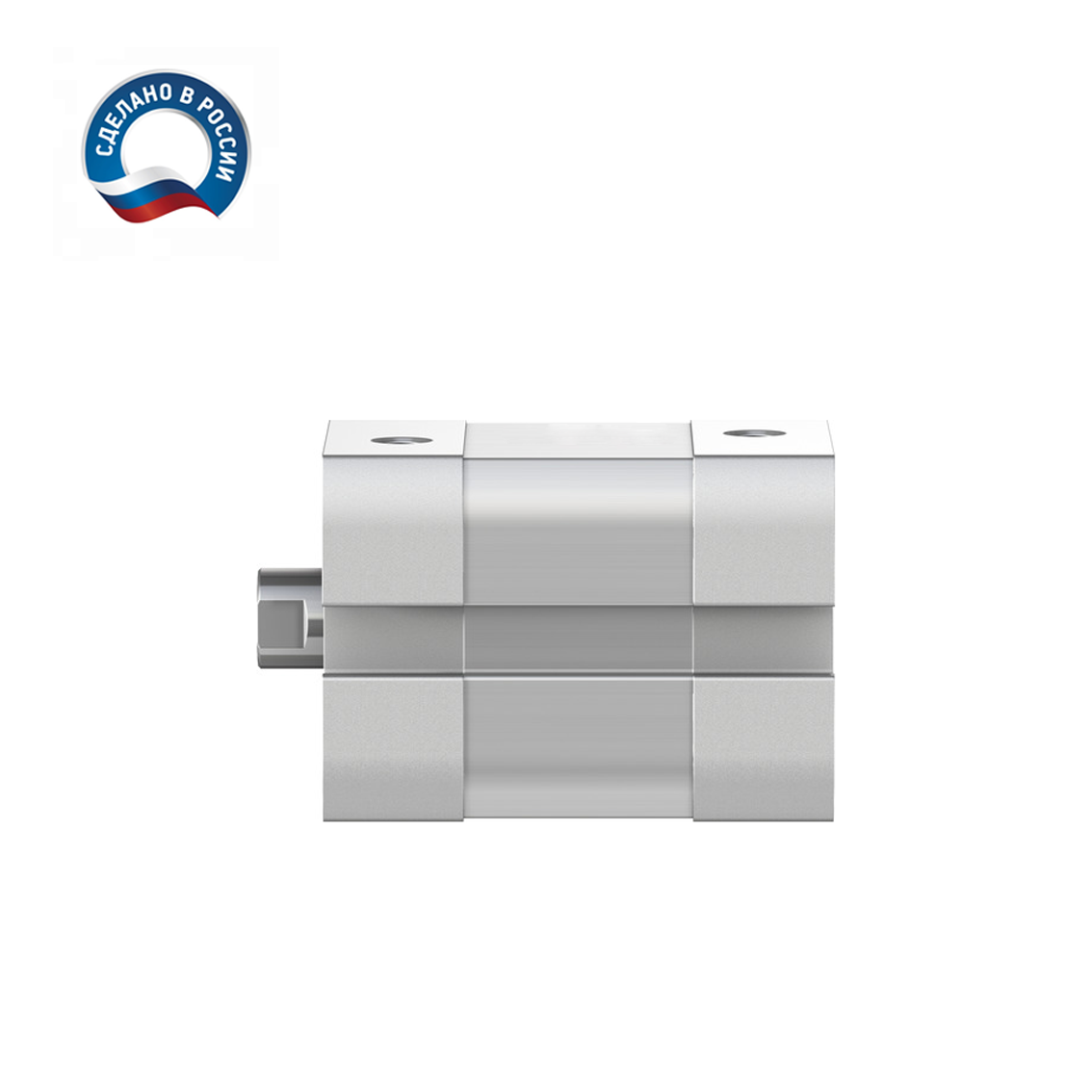

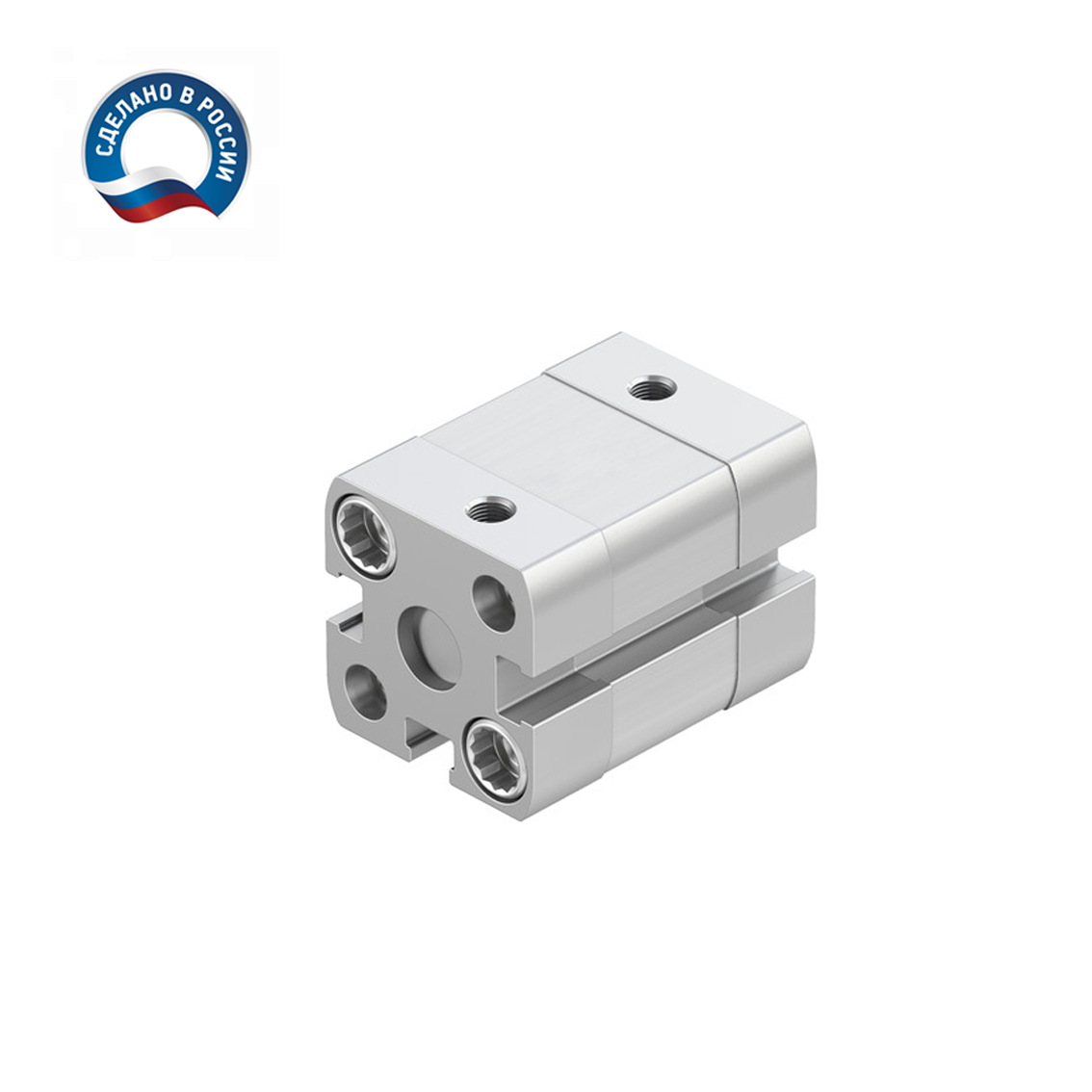

Компактный пневмоцилиндр HYDS серии ADN, артикул ADN-25-80-I-P-A с диаметром поршня 25 мм и длинной хода 80 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 21287, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 260 Н (27 КГ), на втягивание: 218 Н (22 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 0.504 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

Размеры и присоединения

Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра

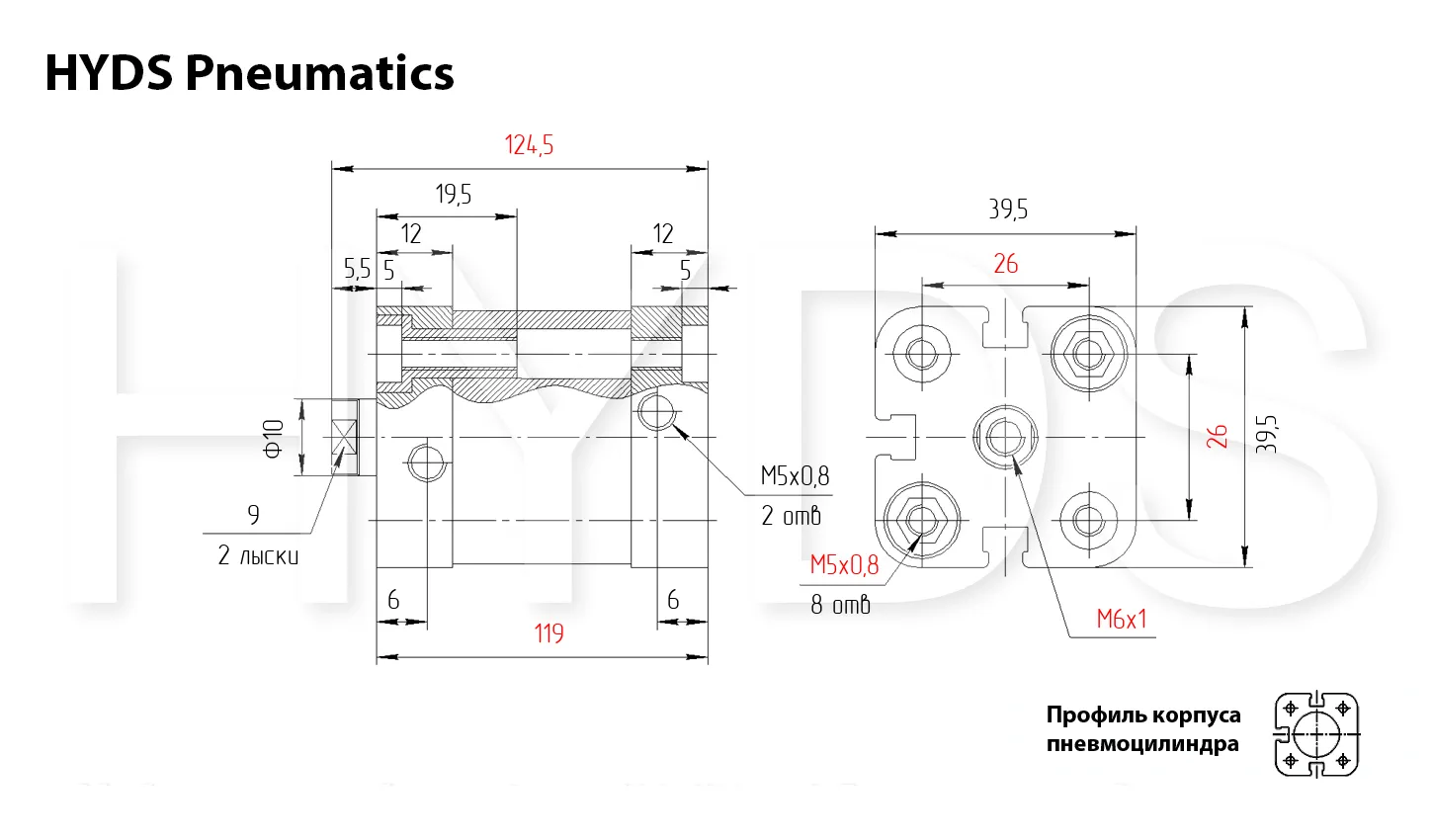

Размеры пневмоцилиндра ADN-25-80-I-P-A

Таблица усилий

Давление в системе, Бар Усилие выталкивания, КГ Усилие выталкивания, Н Усилие втягивания, КГ Усилие втягивания, Н
1 43,3 43 3,6 36
2 9 87 7 73
3 13 130 11 109
4 18 173 15 146
5 22 217 19 182
6 27 260 22 218
7 31 303 26 255
8 35 347 30 291
9 40 390 33 328
10 44 433 37 364



Таблица расхода воздуха

Направление движения Давление в системе, Бар
1 2 3 4 5 6 7 8 9 10
Потребление воздуха
при прямом ходе (выдвижении), Нл
0.08 0.12 0.16 0.2 0.232 0.272 0.312 0.352 0.392 0.432
Потребление воздуха
при обратном ходе (втягивании), Нл
0.064 0.096 0.128 0.168 0.2 0.232 0.264 0.296 0.328 0.36



Характеристики
Производитель
HYDS
Серия
ADN
Стандарт
ISO 21287
Диаметр поршня
25 мм
Рабочий ход
80 мм
Диаметр штока
10 мм
Резьба штока
M6
Пневматическое присоединение
M5
Тип резьбы штока
Внутренняя резьба
Тип цилиндра
Двухсторонне действие
Демпфирование
Упругое нерегулируемое
Опрос положения поршня
С помощью датчиков положения
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура
От -20 °C до +80 °C
Рабочее давление при 23°С
0,6 бар ... 10 бар
Материал крышек
Анодированный алюминий
Материал корпуса
Анодированный алюминий
Материал штока
Хромированная сталь поверхностной закалки
Материал уплотнений
TPE-U, NBR
Отзывов еще никто не оставлял
  • Производитель оставляет за собой право без уведомления менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
