Описание

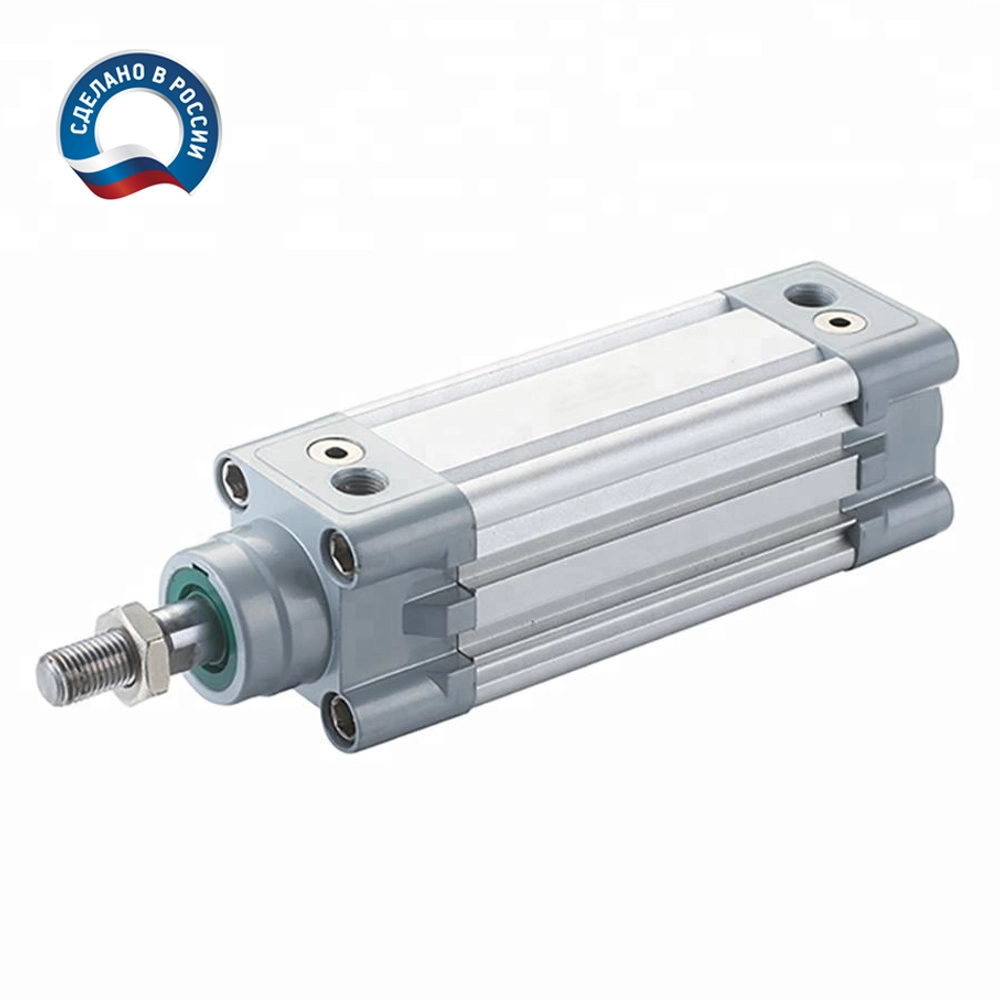

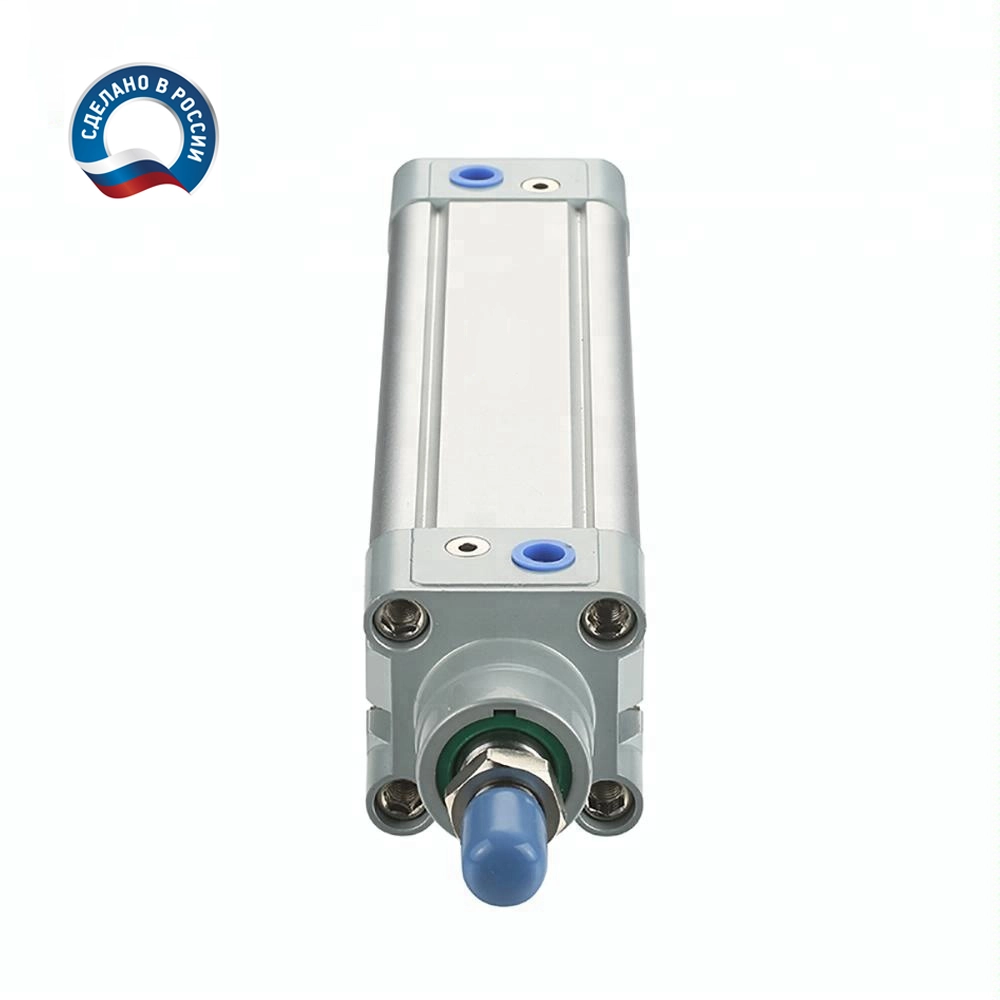

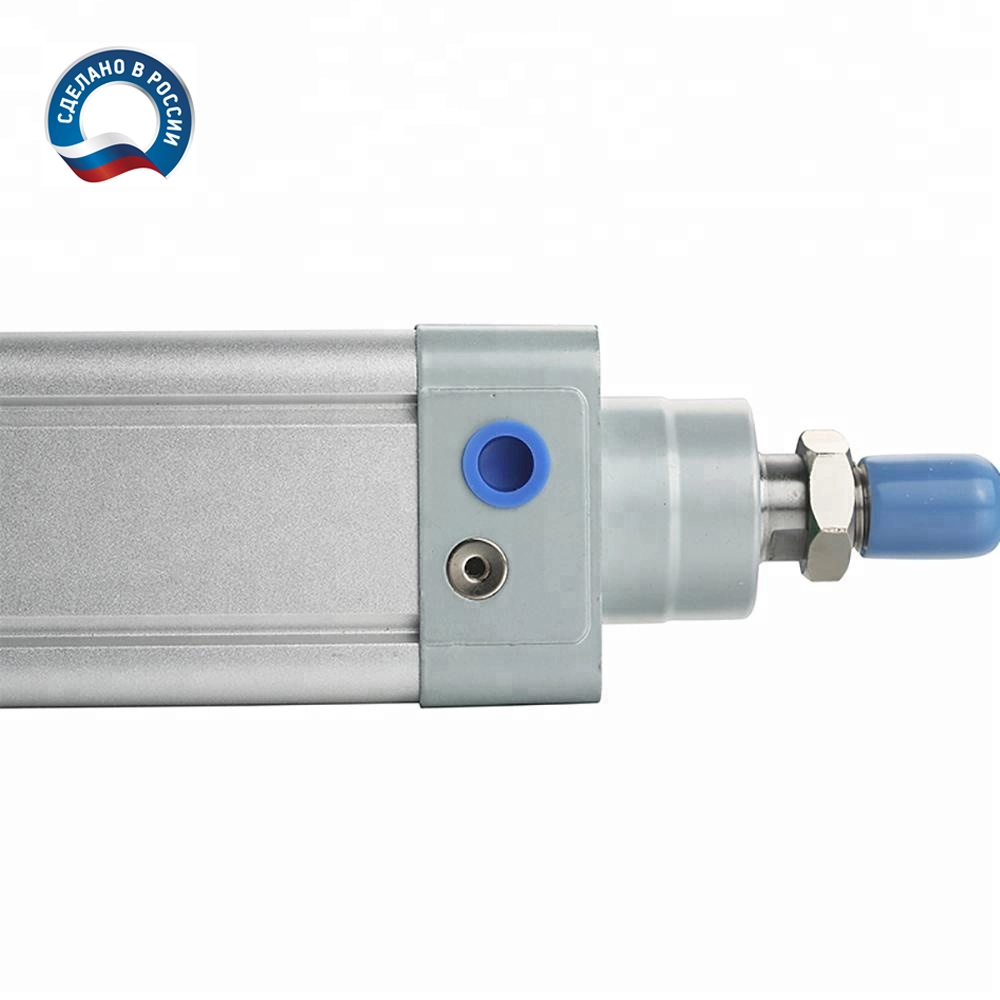

Пневмоцилиндр HYDS серии DNC, артикул DNC-100-1000-PPV-A с диаметром поршня 100 мм и длинной хода 1000 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 4159 Н (424 КГ), на втягивание: 3899 Н (398 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 106.5 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

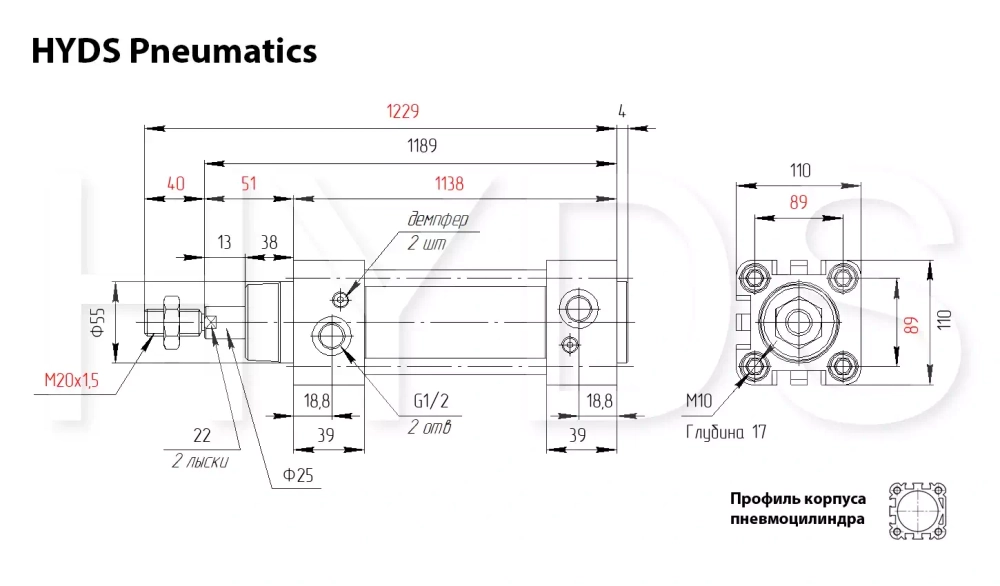

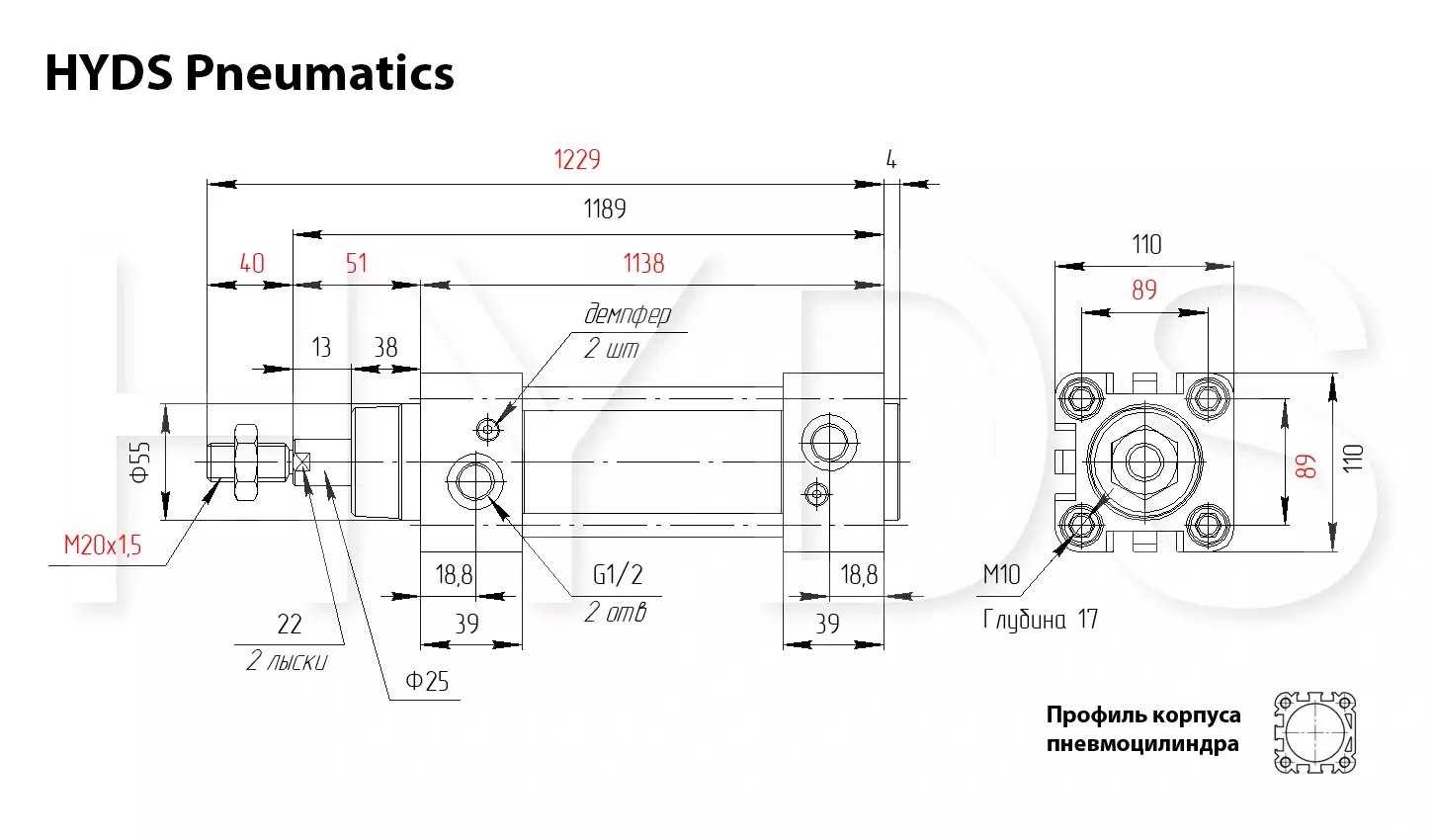

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
1 | 71 | 693 | 66 | 650 |
2 | 141 | 1386 | 133 | 1300 |
3 | 212 | 2079 | 199 | 1949 |
4 | 283 | 2772 | 265 | 2599 |
5 | 353 | 3465 | 331 | 3249 |
6 | 424 | 4159 | 398 | 3899 |
7 | 495 | 4852 | 464 | 4548 |
8 | 548 | 5545 | 530 | 5198 |
9 | 636 | 6238 | 596 | 5848 |
10 | 707 | 6931 | 663 | 6498 |
Таблица расхода воздуха
Направление движения | Давление в системе, Бар | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Потребление воздуха при прямом ходе (выдвижении), Нл |
15.7 | 23.6 | 31.4 | 39.3 | 47.1 | 55.0 | 62.8 | 70.7 | 78.5 | 86.4 |
Потребление воздуха при обратном ходе (втягивании), Нл |
14.7 | 22.1 | 29.4 | 36.8 | 44.2 | 51.5 | 58.9 | 66.2 | 73.6 | 81.0 |
- Производитель оставляет за собой право без уведомления менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
