DNC-125-125-PPV-A Пневмоцилиндр

(0)
(0)
Добавить в сравнение
Характеристики
Производитель:
HYDS
Серия:
DNC
Стандарт:
ISO 15552 (6431) / VDMA 24562
Диаметр поршня:
125 мм
Рабочий ход:
125 мм
Диаметр штока:
32 мм
Резьба штока:
M27x2
Пневматическое присоединение:
G1/2
Тип резьбы штока:
Наружная резьба
Тип цилиндра:
Двухсторонне действие
Демпфирование:
Регулируемое пневматическое
Опрос положения поршня:
С помощью датчиков положения
Рабочая среда:
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура:
От -20 °C до +80 °C
Рабочее давление при 23°С:
0,6 бар ... 10 бар
Материал крышек:
Алюминий с защитным покрытием
Материал корпуса:
Анодированный алюминий
Материал штока:
Хромированная сталь поверхностной закалки
Материал уплотнений:
TPE-U, NBR
Все характеристики
Описание

hyds-logo-card.png         Собственное производство в России

Средний срок изготовления:    1 - 3 дня
Показать полностью Свернуть
По запросу
Нет в наличии
Описание
Характеристики
Описание

Описание

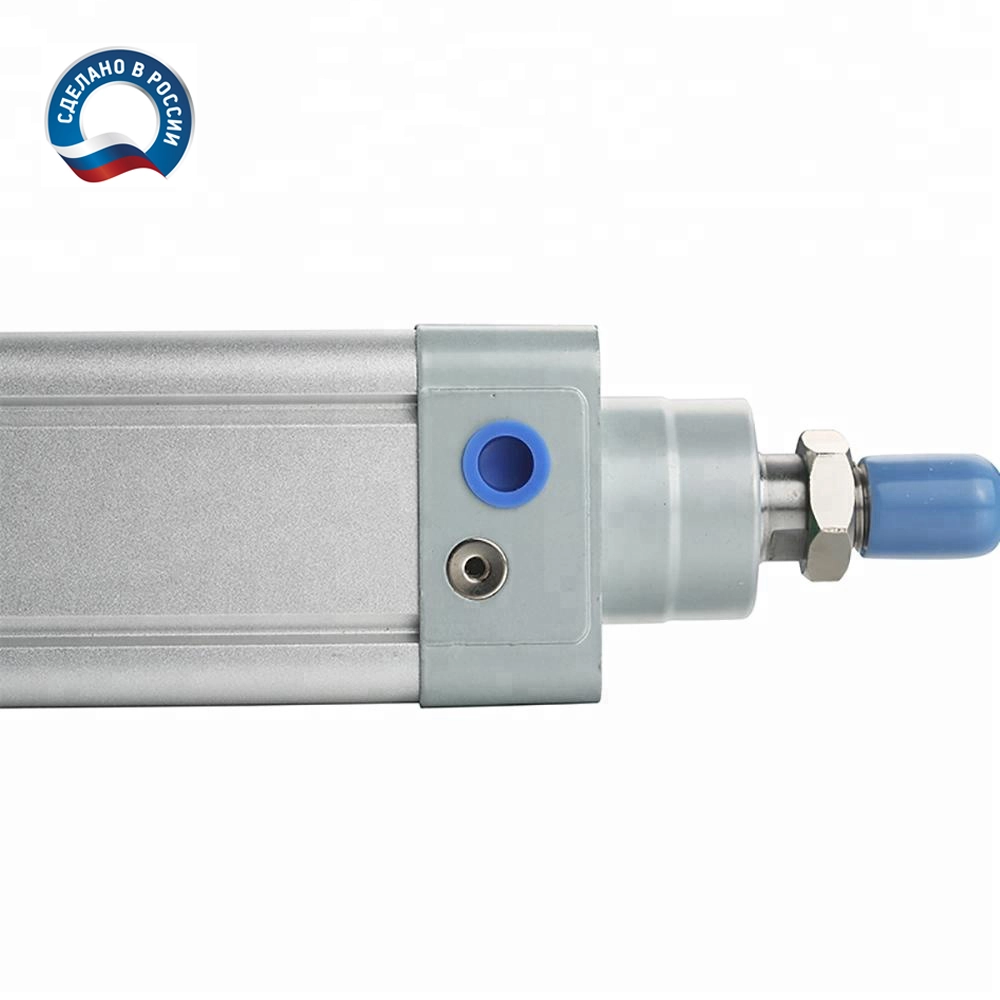

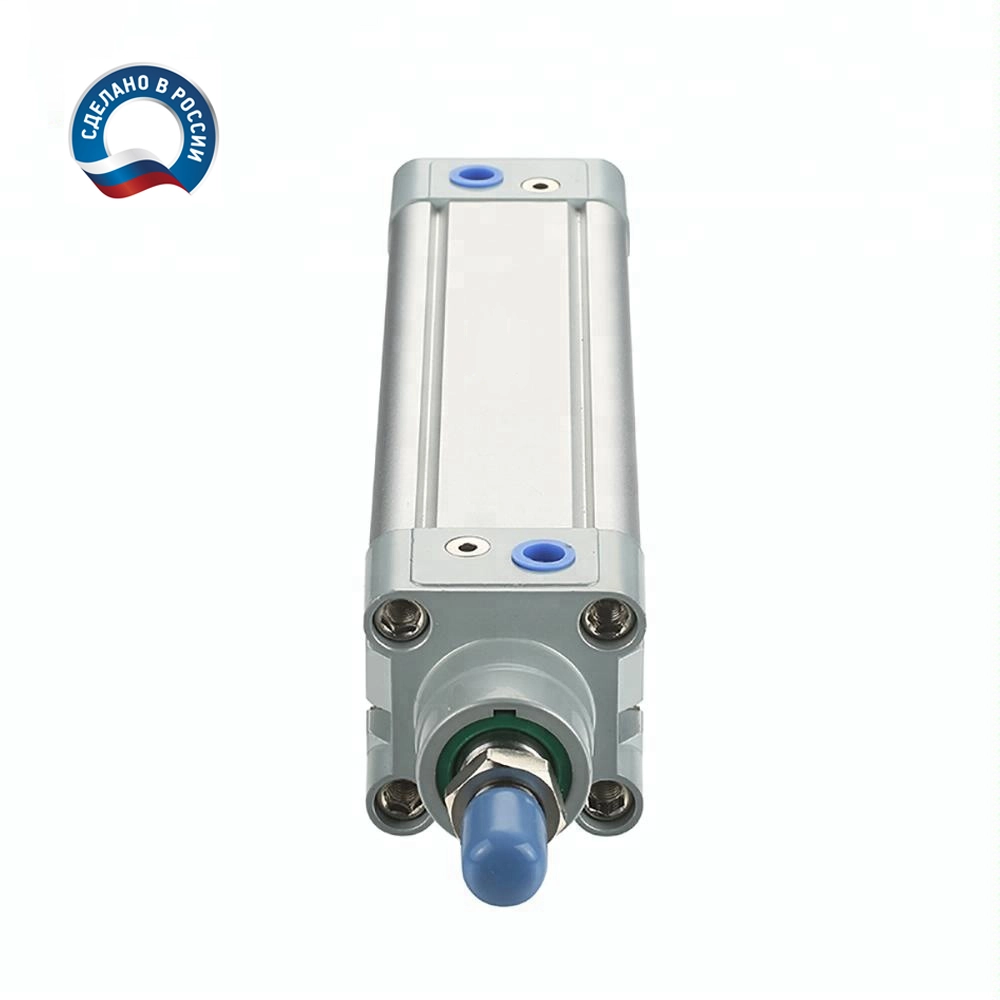

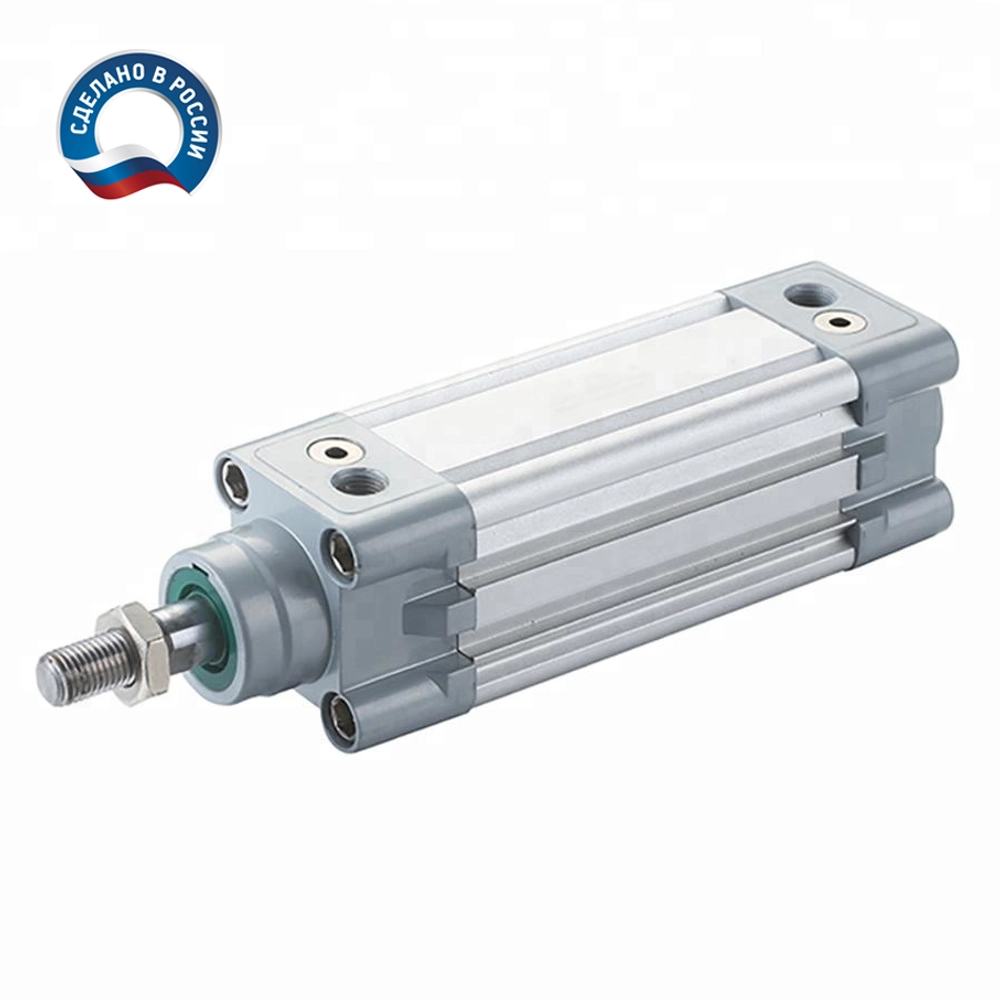

Пневмоцилиндр HYDS серии DNC, артикул DNC-125-125-PPV-A с диаметром поршня 125 мм и длинной хода 125 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 6498 Н (663 КГ), на втягивание: 6072 Н (619 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 20.763 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

Размеры и присоединения

Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра

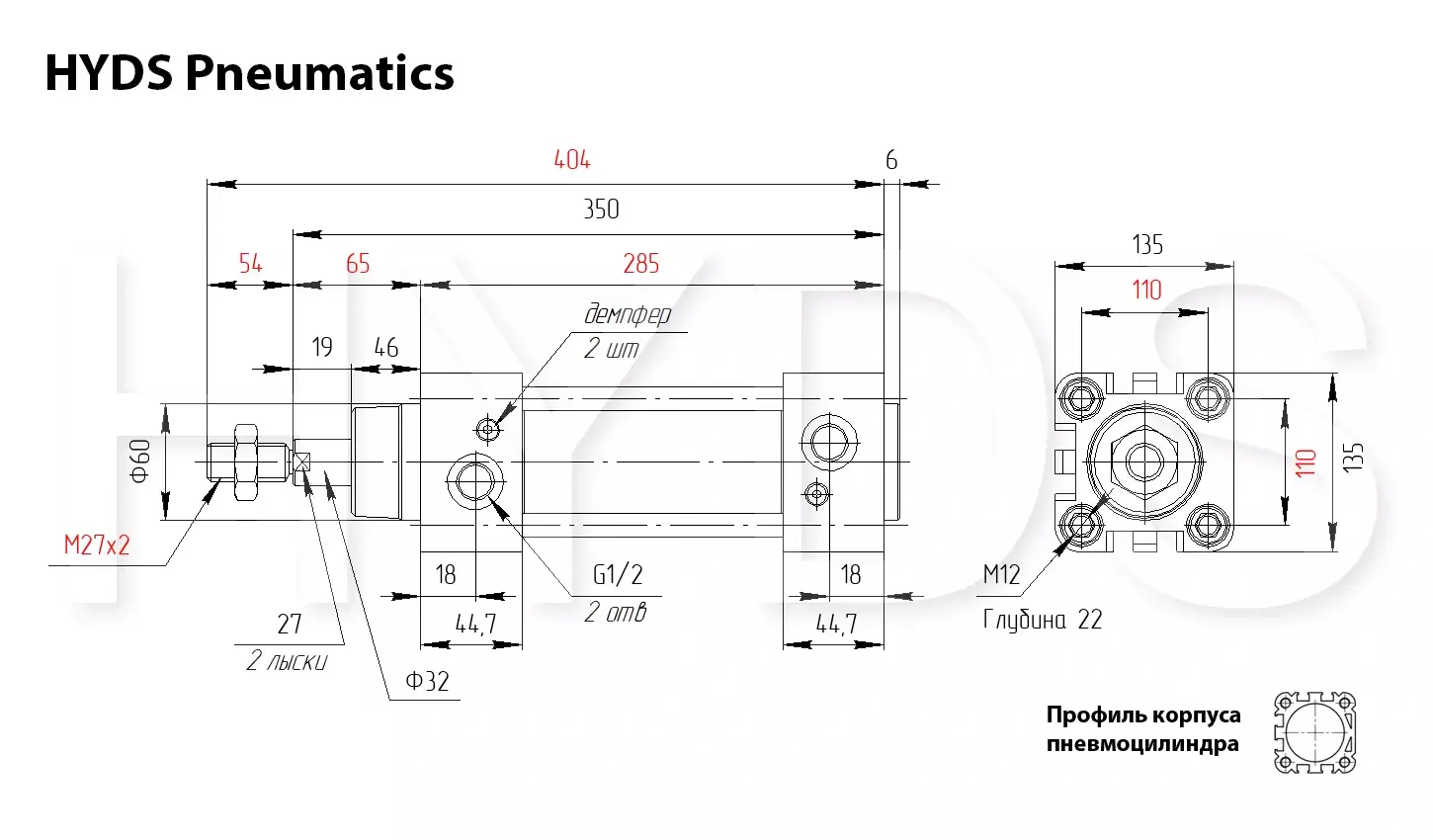

Размеры пневмоцилиндра DNC-125-125-PPV-A

Таблица усилий

Давление в системе, Бар Усилие выталкивания, КГ Усилие выталкивания, Н Усилие втягивания, КГ Усилие втягивания, Н
1 110 1083 103 1012
2 221 2166 206 2024
3 331 3249 310 3036
4 442 4332 413 4048
5 552 5415 516 5060
6 663 6498 619 6072
7 773 7581 722 7084
8 883 8664 826 8096
9 994 9746 929 9108
10 1104 10829 1032 10120



Таблица расхода воздуха

Направление движения Давление в системе, Бар
1 2 3 4 5 6 7 8 9 10
Потребление воздуха
при прямом ходе (выдвижении), Нл
3.062 4.6 6.138 7.662 9.2 10.738 12.262 13.8 15.338 16.863
Потребление воздуха
при обратном ходе (втягивании), Нл
2.863 4.3 5.725 7.162 8.6 10.025 11.463 12.9 14.325 15.762



Характеристики
Производитель
HYDS
Серия
DNC
Стандарт
ISO 15552 (6431) / VDMA 24562
Диаметр поршня
125 мм
Рабочий ход
125 мм
Диаметр штока
32 мм
Резьба штока
M27x2
Пневматическое присоединение
G1/2
Тип резьбы штока
Наружная резьба
Тип цилиндра
Двухсторонне действие
Демпфирование
Регулируемое пневматическое
Опрос положения поршня
С помощью датчиков положения
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура
От -20 °C до +80 °C
Рабочее давление при 23°С
0,6 бар ... 10 бар
Материал крышек
Алюминий с защитным покрытием
Материал корпуса
Анодированный алюминий
Материал штока
Хромированная сталь поверхностной закалки
Материал уплотнений
TPE-U, NBR
