Описание
Пневмоцилиндр HYDS серии DNC, артикул DNC-125-30-PPV-A с диаметром поршня 125 мм и длинной хода 30 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 6498 Н (663 КГ), на втягивание: 6072 Н (619 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 4.983 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

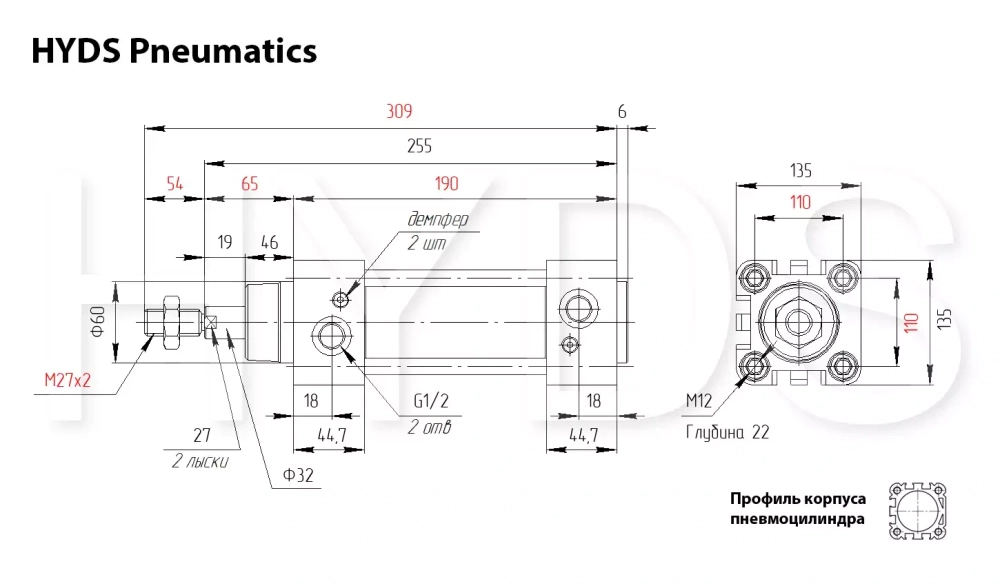

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
1 | 110 | 1083 | 103 | 1012 |
2 | 221 | 2166 | 206 | 2024 |
3 | 331 | 3249 | 310 | 3036 |
4 | 442 | 4332 | 413 | 4048 |
5 | 552 | 5415 | 516 | 5060 |
6 | 663 | 6498 | 619 | 6072 |
7 | 773 | 7581 | 722 | 7084 |
8 | 883 | 8664 | 826 | 8096 |
9 | 994 | 9746 | 929 | 9108 |
10 | 1104 | 10829 | 1032 | 10120 |
Таблица расхода воздуха
Направление движения | Давление в системе, Бар | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Потребление воздуха при прямом ходе (выдвижении), Нл |
0.735 | 1.104 | 1.473 | 1.839 | 2.208 | 2.577 | 2.943 | 3.312 | 3.681 | 4.047 |
Потребление воздуха при обратном ходе (втягивании), Нл |
0.687 | 1.032 | 1.374 | 1.719 | 2.064 | 2.406 | 2.751 | 3.096 | 3.438 | 3.783 |
- Производитель оставляет за собой право без уведомления менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
