DNC-63-70-PPV-A Пневмоцилиндр

(0)
(0)
Добавить в сравнение
Характеристики
Производитель:
HYDS
Серия:
DNC
Стандарт:
ISO 15552 (6431) / VDMA 24562
Диаметр поршня:
63 мм
Рабочий ход:
70 мм
Диаметр штока:
20 мм
Резьба штока:
M16x1,5
Пневматическое присоединение:
G3/8
Тип резьбы штока:
Наружная резьба
Тип цилиндра:
Двухсторонне действие
Демпфирование:
Регулируемое пневматическое
Опрос положения поршня:
С помощью датчиков положения
Рабочая среда:
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура:
От -20 °C до +80 °C
Рабочее давление при 23°С:
0,6 бар ... 10 бар
Материал крышек:
Алюминий с защитным покрытием
Материал корпуса:
Анодированный алюминий
Материал штока:
Хромированная сталь поверхностной закалки
Материал уплотнений:
TPE-U, NBR
Все характеристики
Описание

hyds-logo-card.png         Собственное производство в России

Средний срок изготовления:    1 - 3 дня
Показать полностью Свернуть
По запросу
Нет в наличии
Описание
Характеристики
Описание

Описание

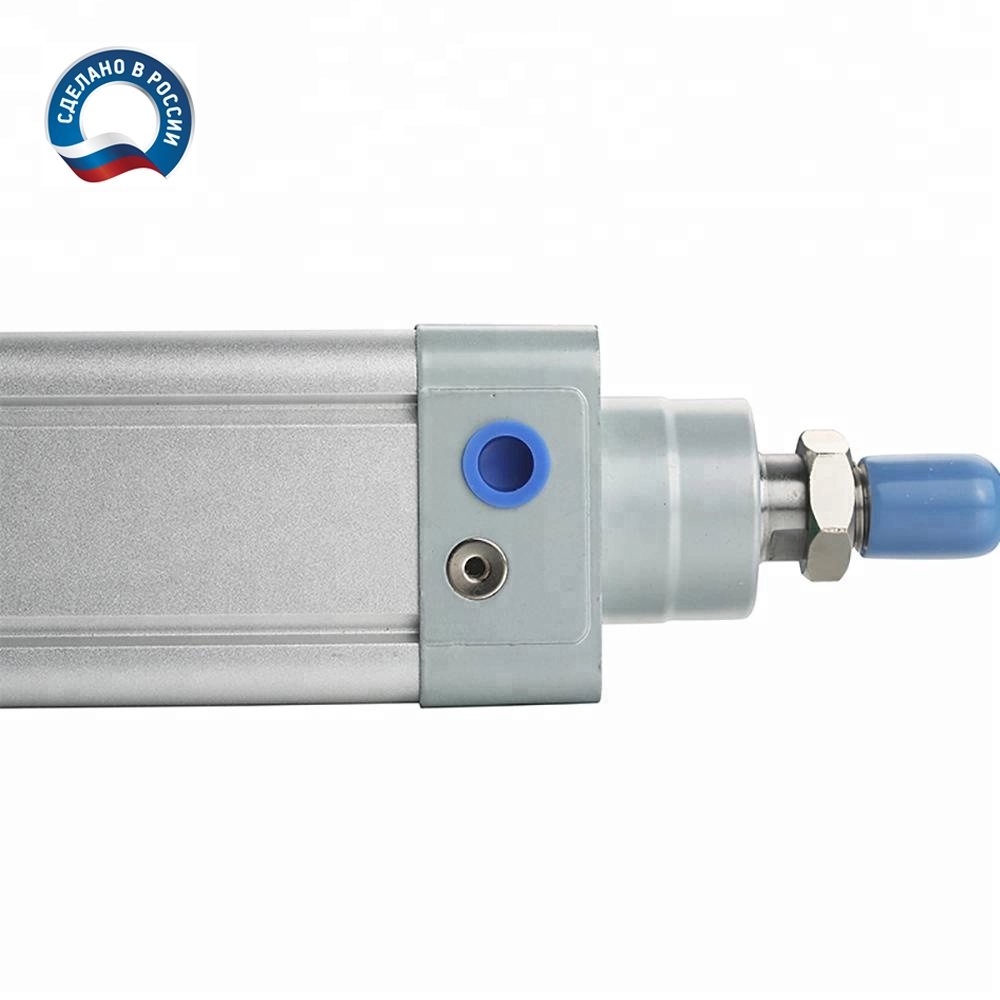

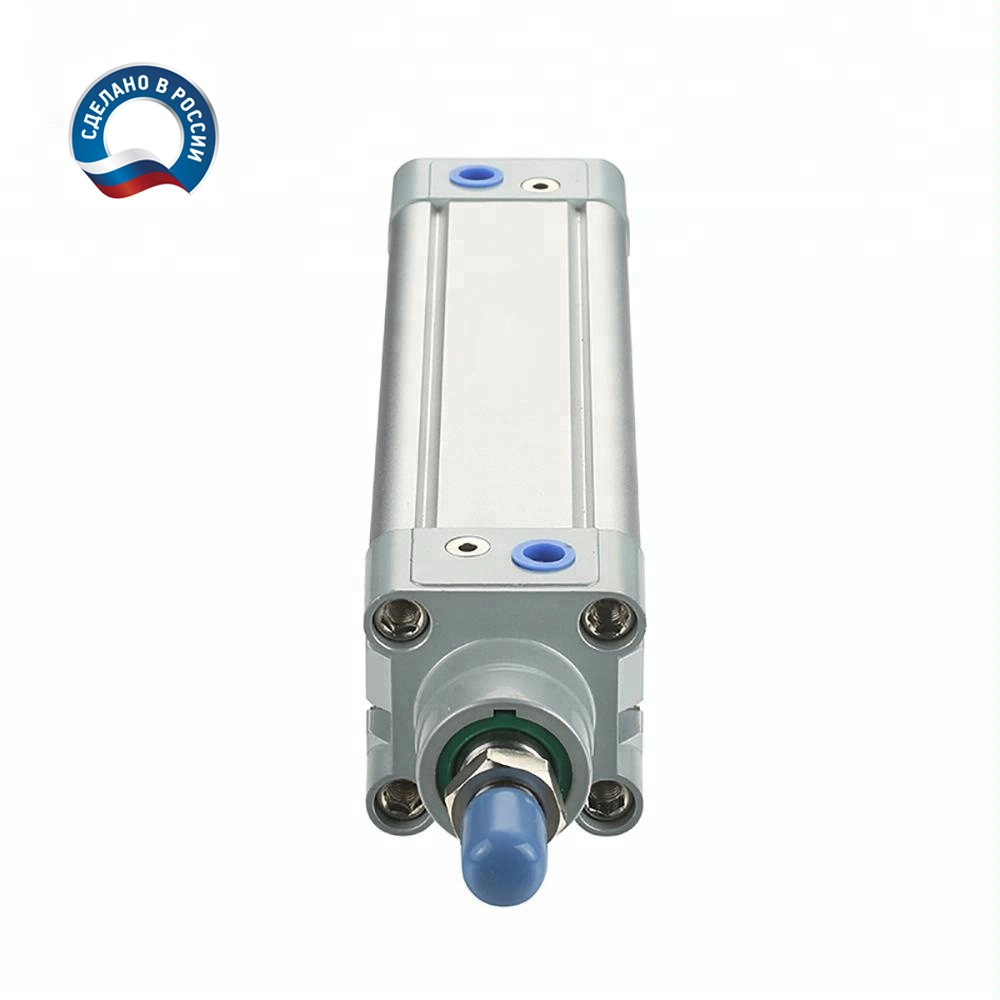

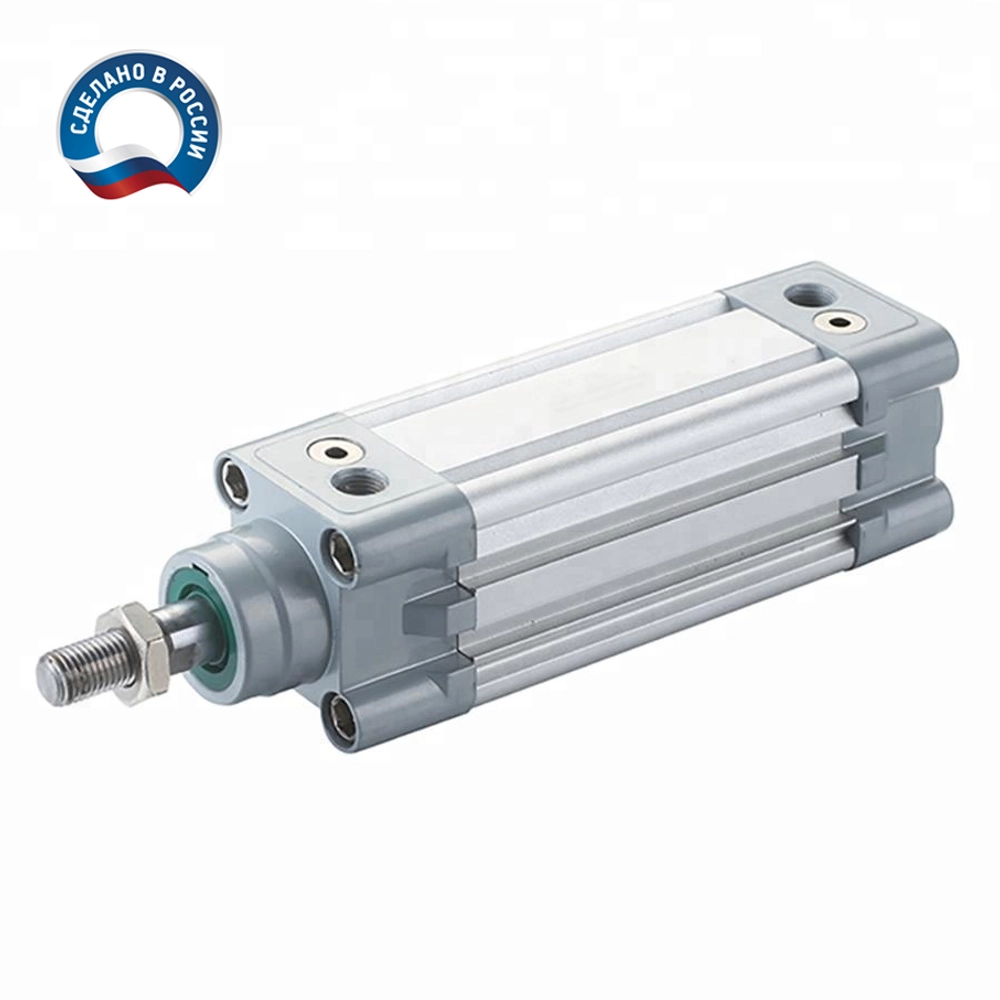

Пневмоцилиндр HYDS серии DNC, артикул DNC-63-70-PPV-A с диаметром поршня 63 мм и длинной хода 70 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 1651 Н (168 КГ), на втягивание: 1484 Н (151 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 2.898 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

Размеры и присоединения

Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра

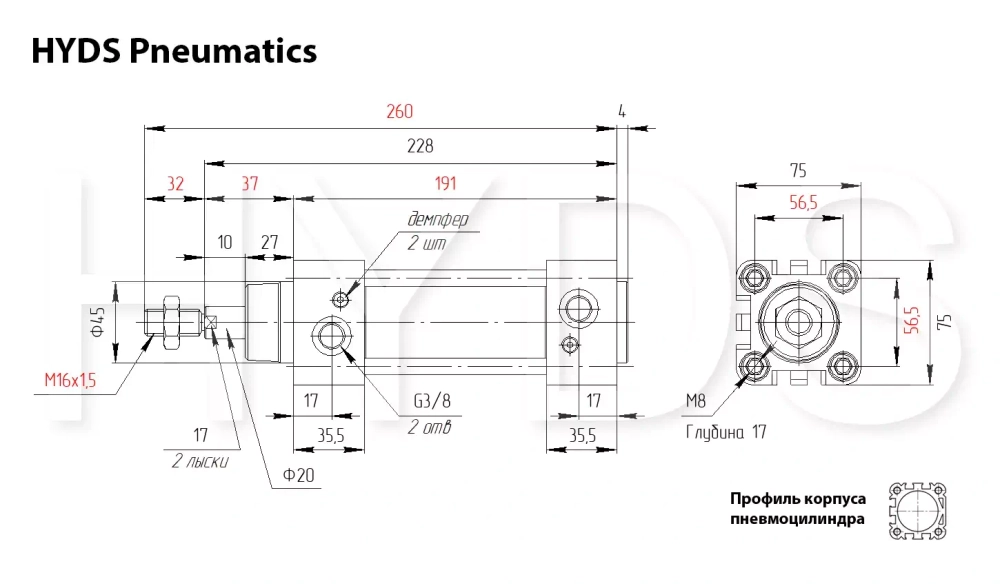

Размеры пневмоцилиндра DNC-63-70-PPV-A

Таблица усилий

Давление в системе, Бар Усилие выталкивания, КГ Усилие выталкивания, Н Усилие втягивания, КГ Усилие втягивания, Н
1 28 275 25 247
2 56 550 50 495
3 84 825 76 742
4 112 1100 101 989
5 140 1375 126 1237
6 168 1651 151 1484
7 196 1926 177 1732
8 224 2201 202 1979
9 252 2476 227 2226
10 281 2751 252 2474



Таблица расхода воздуха

Направление движения Давление в системе, Бар
1 2 3 4 5 6 7 8 9 10
Потребление воздуха
при прямом ходе (выдвижении), Нл
0.434 0.651 0.875 1.092 1.309 1.526 1.743 1.96 2.184 2.401
Потребление воздуха
при обратном ходе (втягивании), Нл
0.392 0.588 0.784 0.98 1.176 1.372 1.568 1.764 1.96 2.156



Характеристики
Производитель
HYDS
Серия
DNC
Стандарт
ISO 15552 (6431) / VDMA 24562
Диаметр поршня
63 мм
Рабочий ход
70 мм
Диаметр штока
20 мм
Резьба штока
M16x1,5
Пневматическое присоединение
G3/8
Тип резьбы штока
Наружная резьба
Тип цилиндра
Двухсторонне действие
Демпфирование
Регулируемое пневматическое
Опрос положения поршня
С помощью датчиков положения
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура
От -20 °C до +80 °C
Рабочее давление при 23°С
0,6 бар ... 10 бар
Материал крышек
Алюминий с защитным покрытием
Материал корпуса
Анодированный алюминий
Материал штока
Хромированная сталь поверхностной закалки
Материал уплотнений
TPE-U, NBR
