Описание

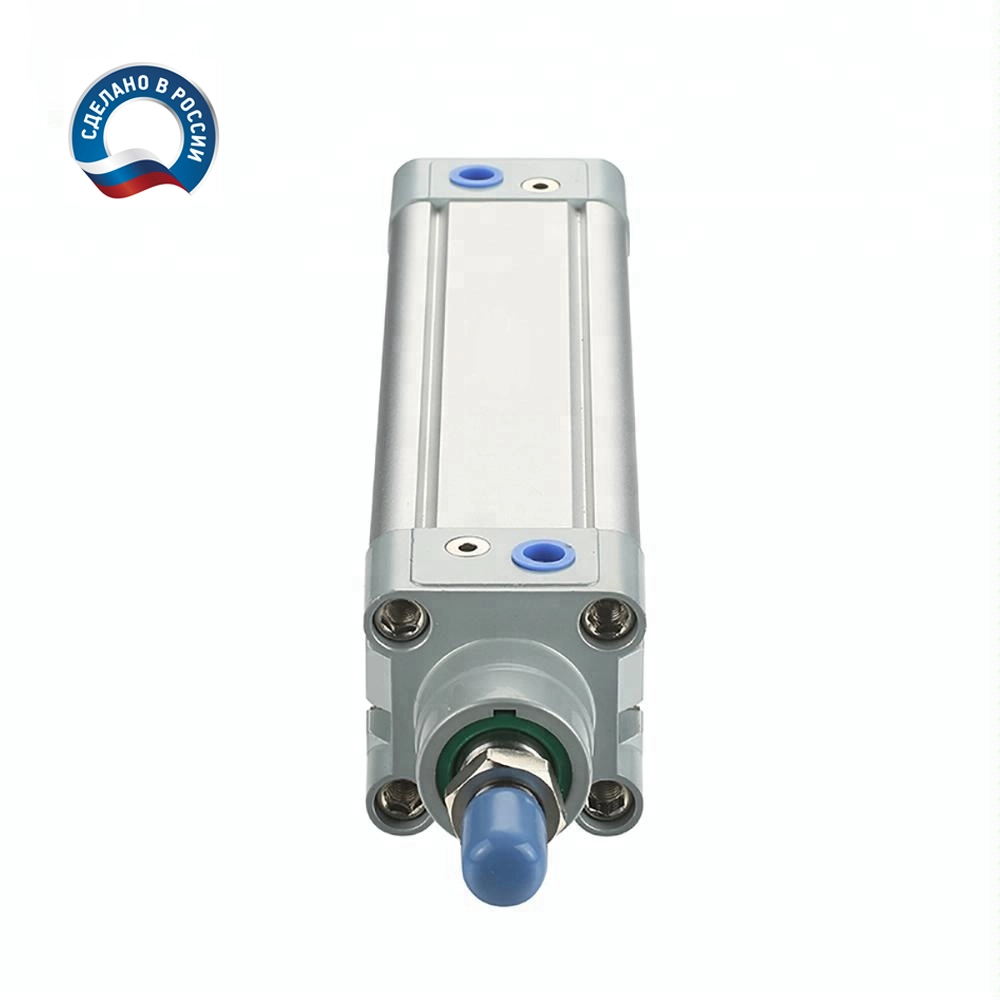

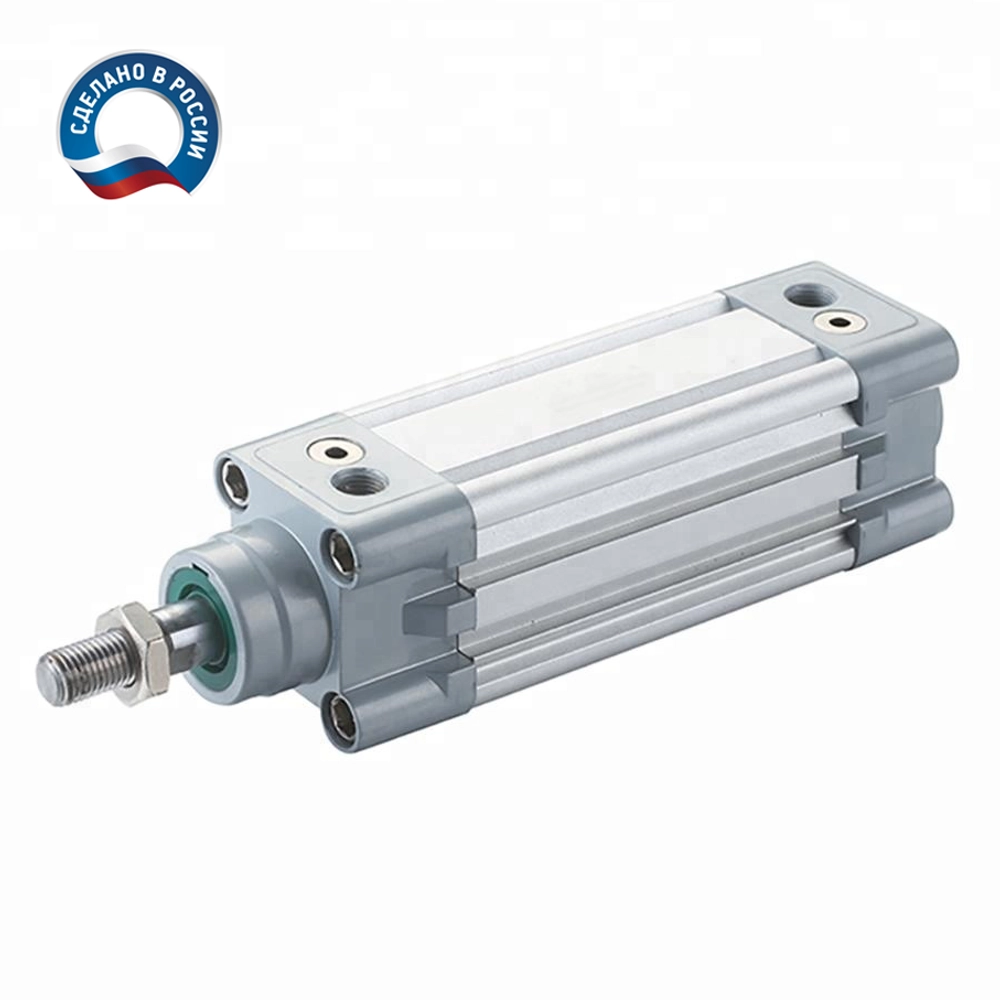

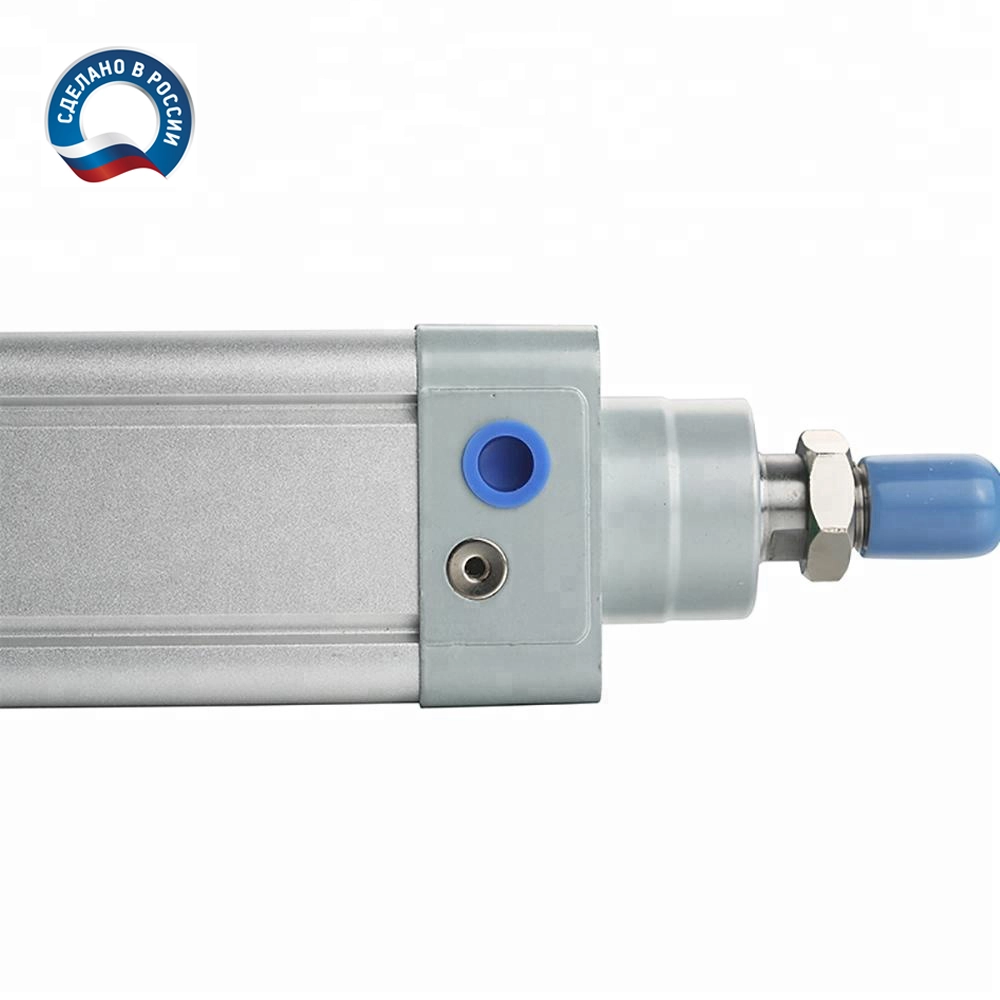

Пневмоцилиндр HYDS серии DNC, артикул DNC-63-80-PPV-A с диаметром поршня 63 мм и длинной хода 80 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 1651 Н (168 КГ), на втягивание: 1484 Н (151 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 3.312 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

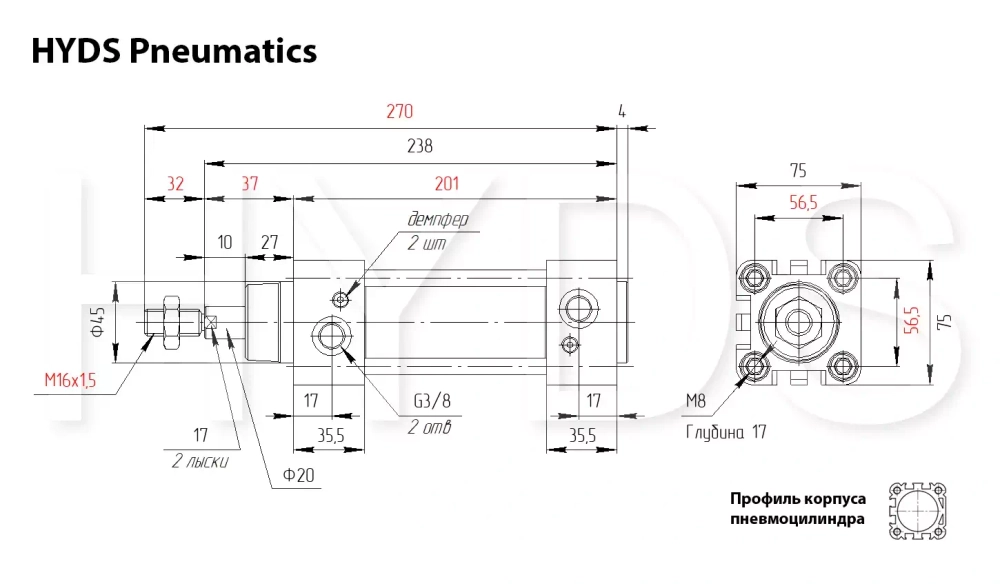

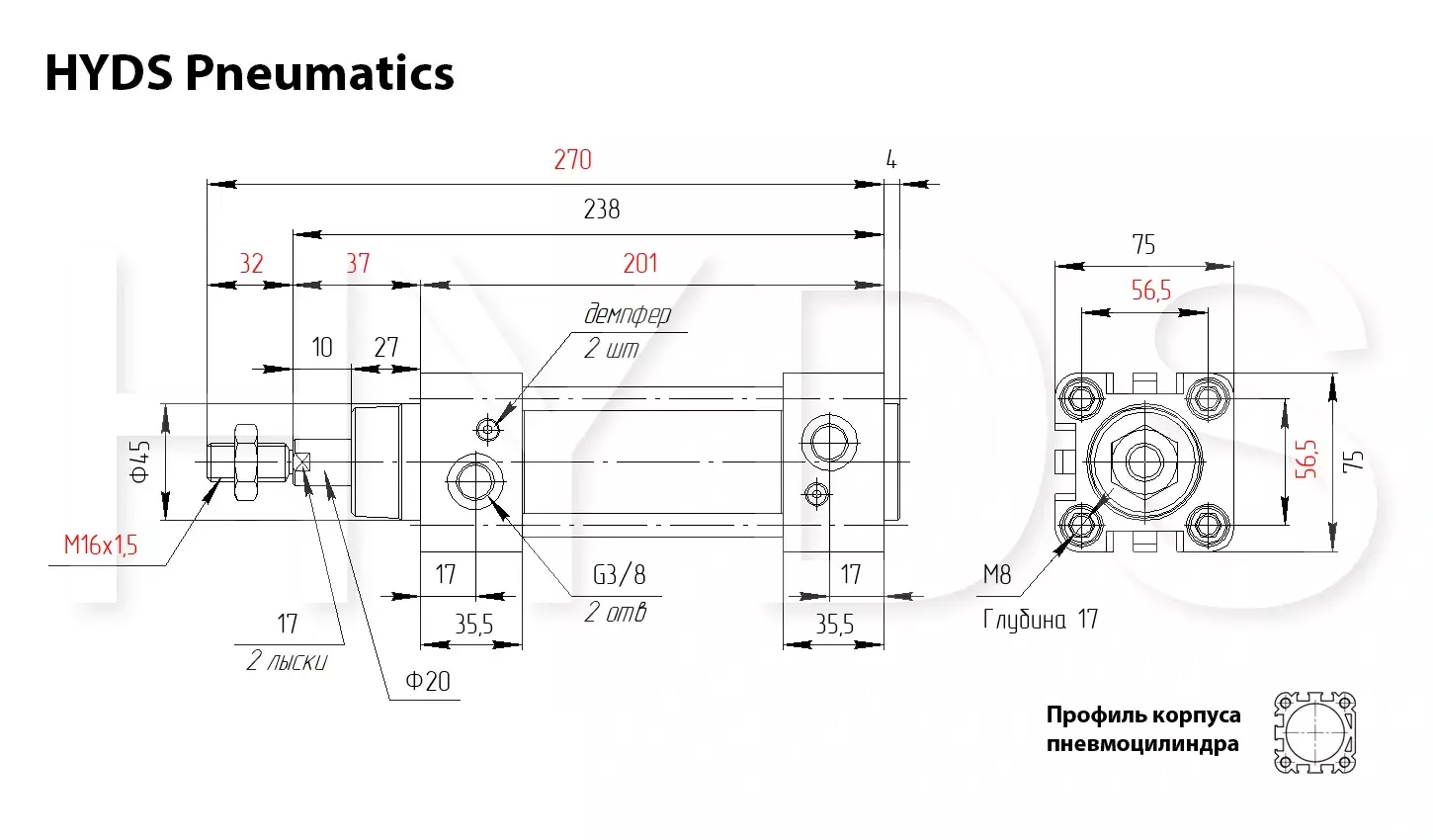

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
1 | 28 | 275 | 25 | 247 |
2 | 56 | 550 | 50 | 495 |
3 | 84 | 825 | 76 | 742 |
4 | 112 | 1100 | 101 | 989 |
5 | 140 | 1375 | 126 | 1237 |
6 | 168 | 1651 | 151 | 1484 |
7 | 196 | 1926 | 177 | 1732 |
8 | 224 | 2201 | 202 | 1979 |
9 | 252 | 2476 | 227 | 2226 |
10 | 281 | 2751 | 252 | 2474 |
Таблица расхода воздуха
Направление движения | Давление в системе, Бар | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Потребление воздуха при прямом ходе (выдвижении), Нл |
0.496 | 0.744 | 1.0 | 1.248 | 1.496 | 1.744 | 1.992 | 2.24 | 2.496 | 2.744 |
Потребление воздуха при обратном ходе (втягивании), Нл |
0.448 | 0.672 | 0.896 | 1.12 | 1.344 | 1.568 | 1.792 | 2.016 | 2.24 | 2.464 |
- Производитель оставляет за собой право без уведомления менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
