Описание

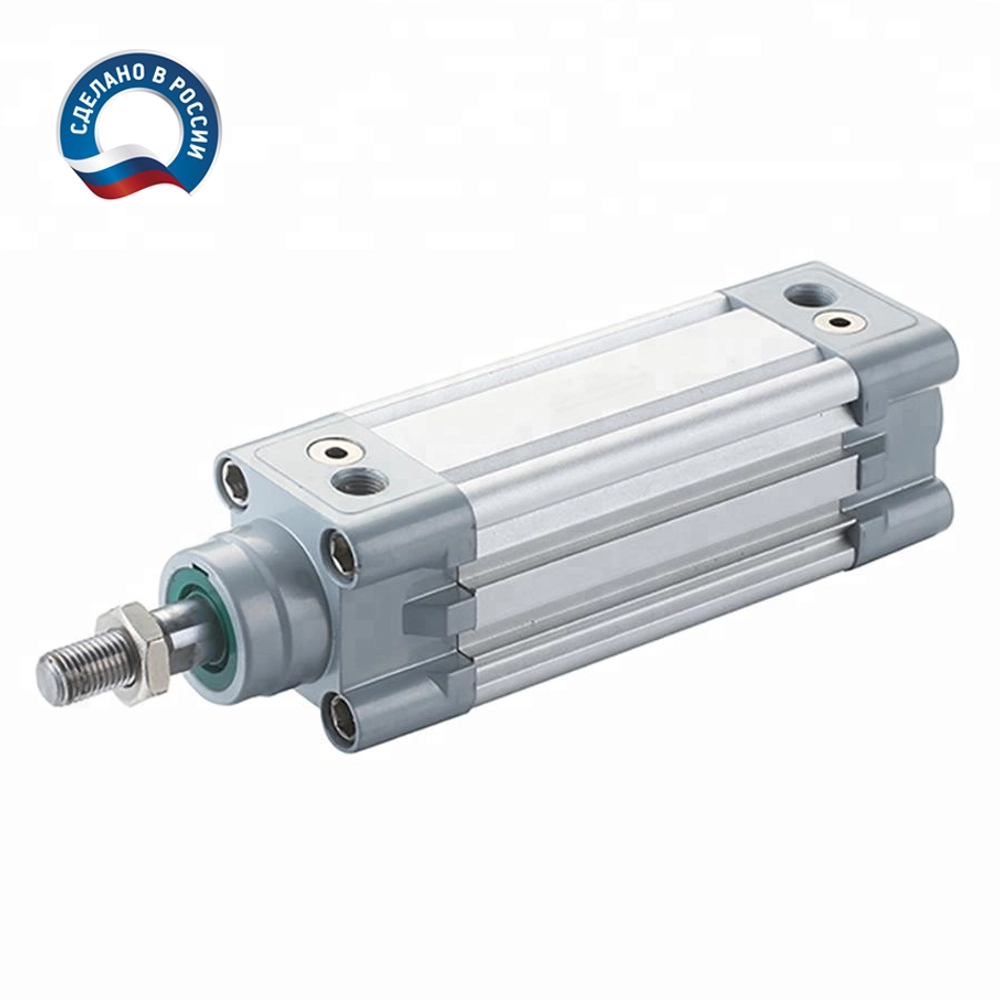

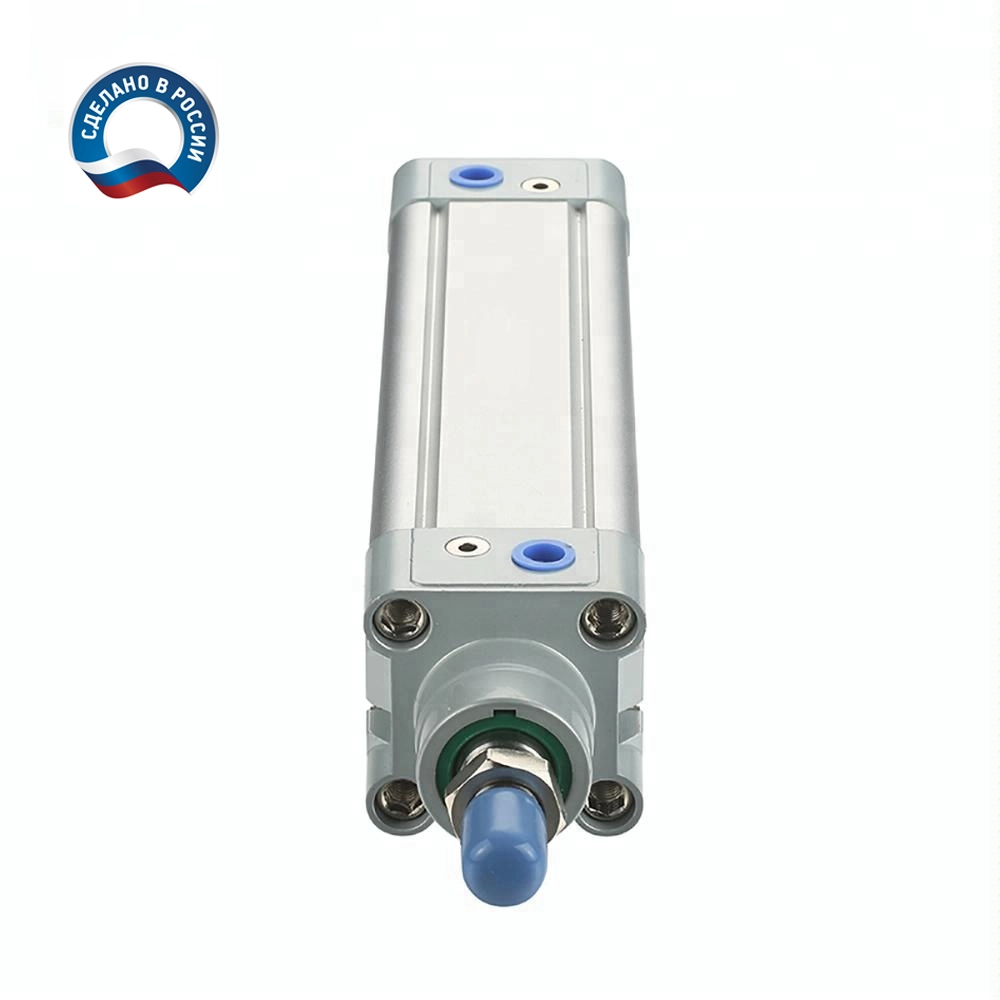

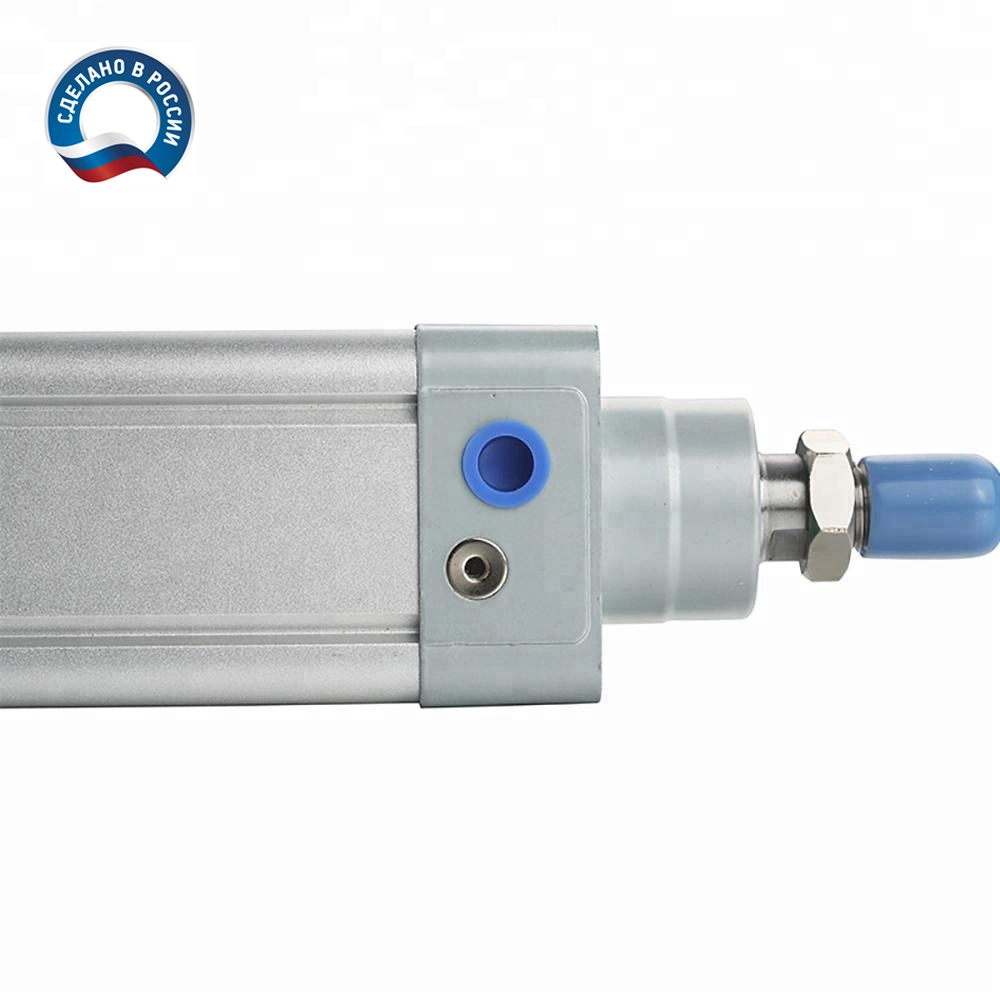

Пневмоцилиндр HYDS серии DNC, артикул DNC-80-1000-PPV-A с диаметром поршня 80 мм и длинной хода 1000 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 2661 Н (271 КГ), на втягивание: 2402 Н (245 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 66.9 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

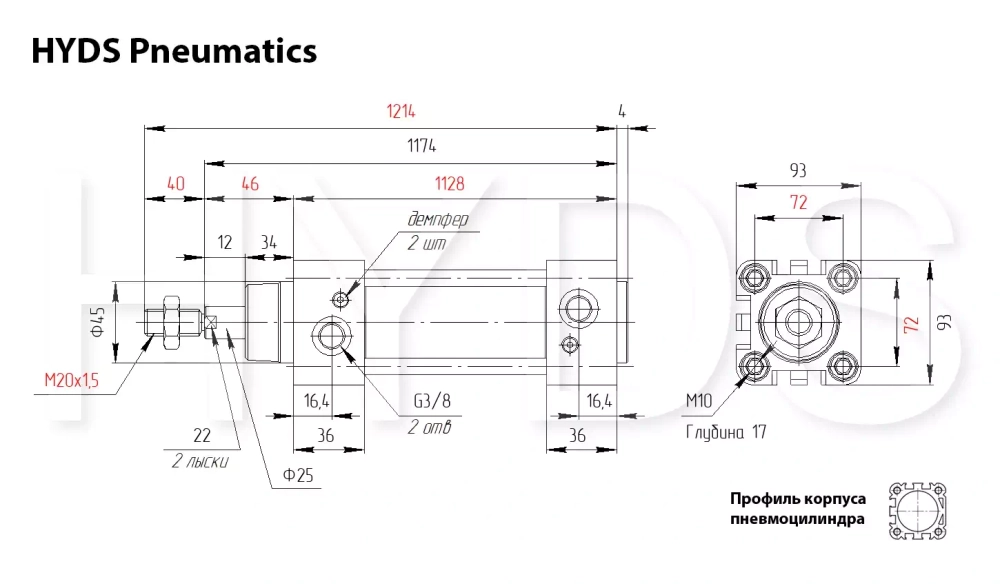

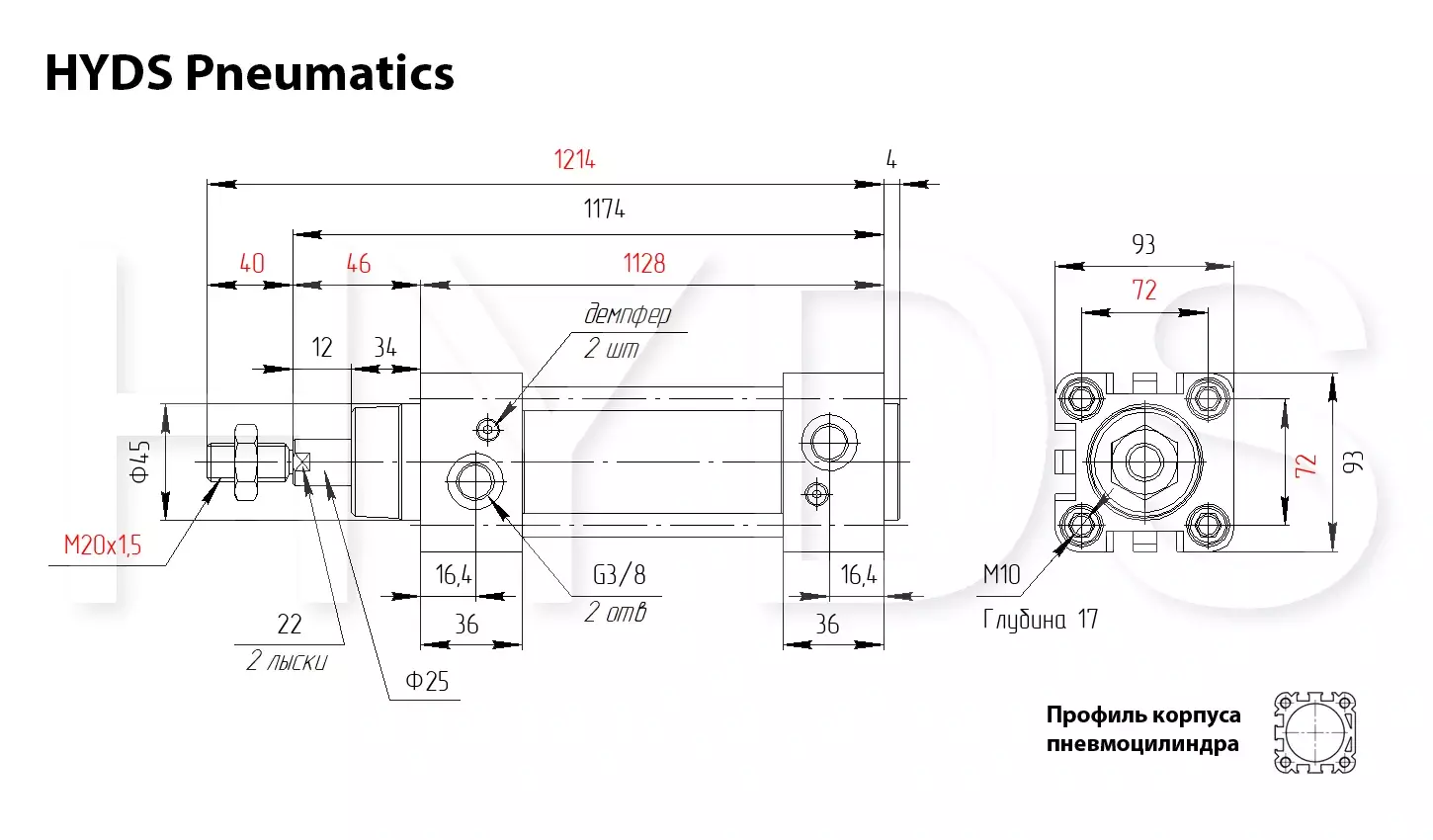

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
1 | 45 | 444 | 41 | 400 |
2 | 90 | 887 | 82 | 801 |
3 | 136 | 1331 | 122 | 1201 |
4 | 181 | 1774 | 163 | 1601 |
5 | 226 | 2218 | 204 | 2001 |
6 | 271 | 2661 | 245 | 2402 |
7 | 317 | 3105 | 286 | 2802 |
8 | 362 | 3549 | 327 | 3202 |
9 | 407 | 3992 | 367 | 3602 |
10 | 452 | 4436 | 408 | 4003 |
Таблица расхода воздуха
Направление движения | Давление в системе, Бар | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Потребление воздуха при прямом ходе (выдвижении), Нл |
10.0 | 15.1 | 20.1 | 25.1 | 30.1 | 35.2 | 40.2 | 45.2 | 50.2 | 55.3 |
Потребление воздуха при обратном ходе (втягивании), Нл |
9.1 | 13.6 | 18.1 | 22.7 | 27.2 | 31.7 | 36.3 | 40.8 | 45.3 | 49.9 |
- Производитель оставляет за собой право без уведомления менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
