DNC-80-300-PPV-A Пневмоцилиндр

(0)
(0)
Добавить в сравнение
Характеристики
Производитель:
HYDS
Серия:
DNC
Стандарт:
ISO 15552 (6431) / VDMA 24562
Диаметр поршня:
80 мм
Рабочий ход:
300 мм
Диаметр штока:
25 мм
Резьба штока:
M20x1,5
Пневматическое присоединение:
G3/8
Тип цилиндра:
Двухсторонне действие
Демпфирование:
Регулируемое пневматическое
Опрос положения поршня:
С помощью датчиков положения
Рабочая среда:
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура:
От -20 °C до +80 °C
Рабочее давление при 23°С:
0,6 бар ... 10 бар
Материал крышек:
Алюминий с защитным покрытием
Материал корпуса:
Анодированный алюминий
Материал штока:
Хромированная сталь поверхностной закалки
Материал уплотнений:
TPE-U, NBR
Все характеристики
Описание

hyds-logo-card.png         Собственное производство в России

Средний срок изготовления:    1 - 3 дня
Показать полностью Свернуть
По запросу
Нет в наличии
Описание
Характеристики
Описание

Описание

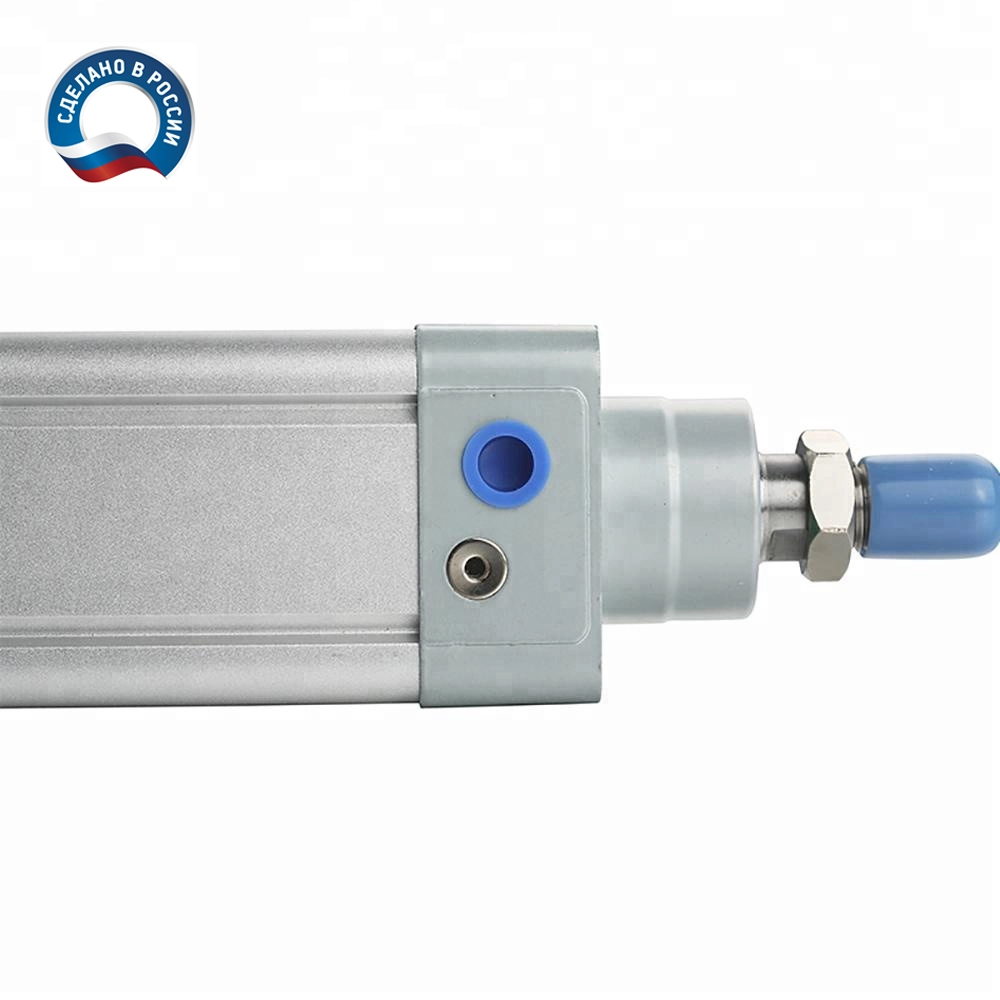

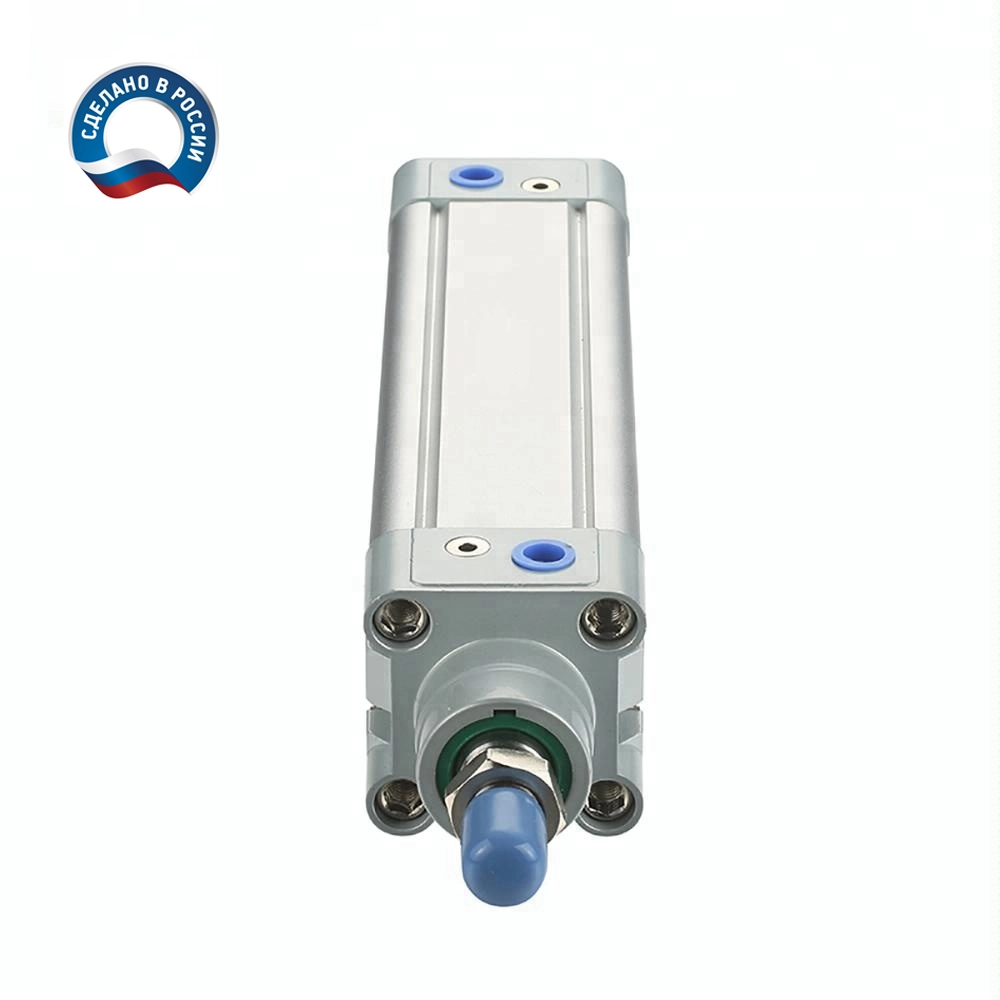

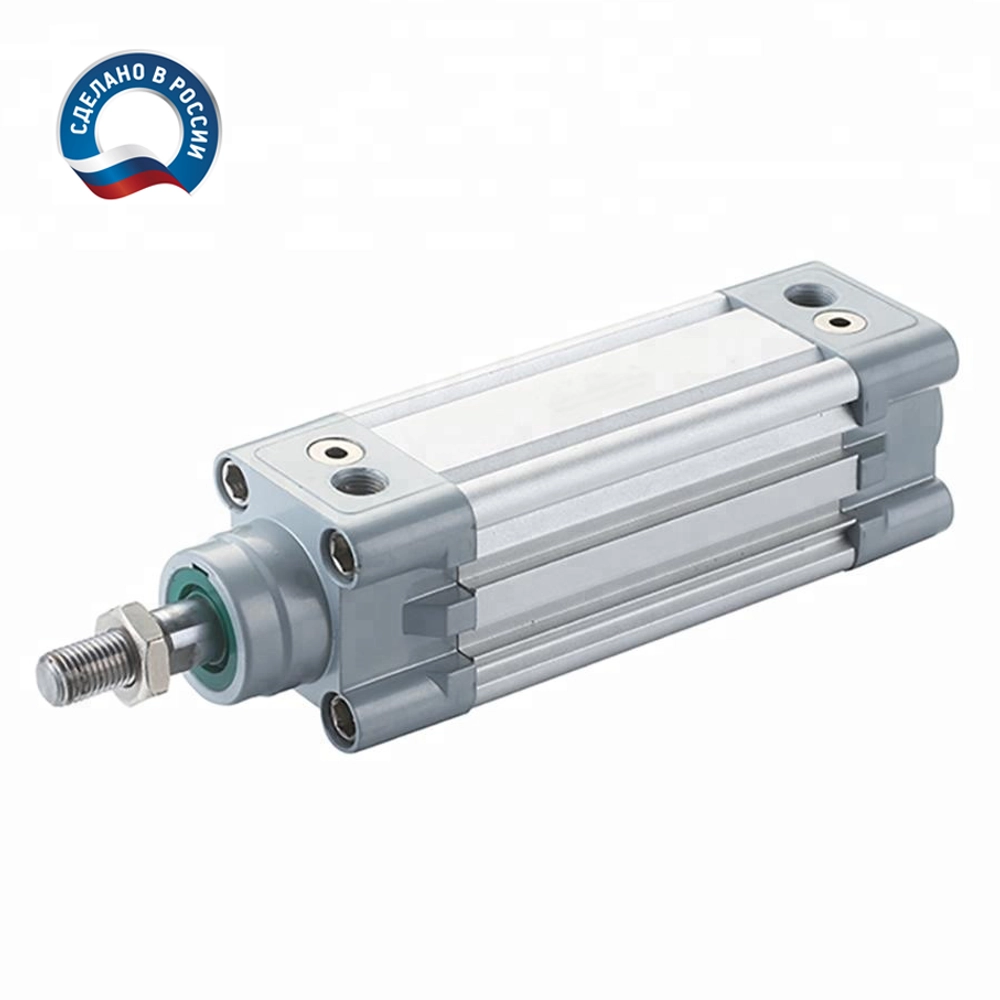

Пневмоцилиндр HYDS серии DNC, артикул DNC-80-300-PPV-A с диаметром поршня 80 мм и длинной хода 300 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 2661 Н (271 КГ), на втягивание: 2402 Н (245 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 20.07 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

Размеры и присоединения

Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра

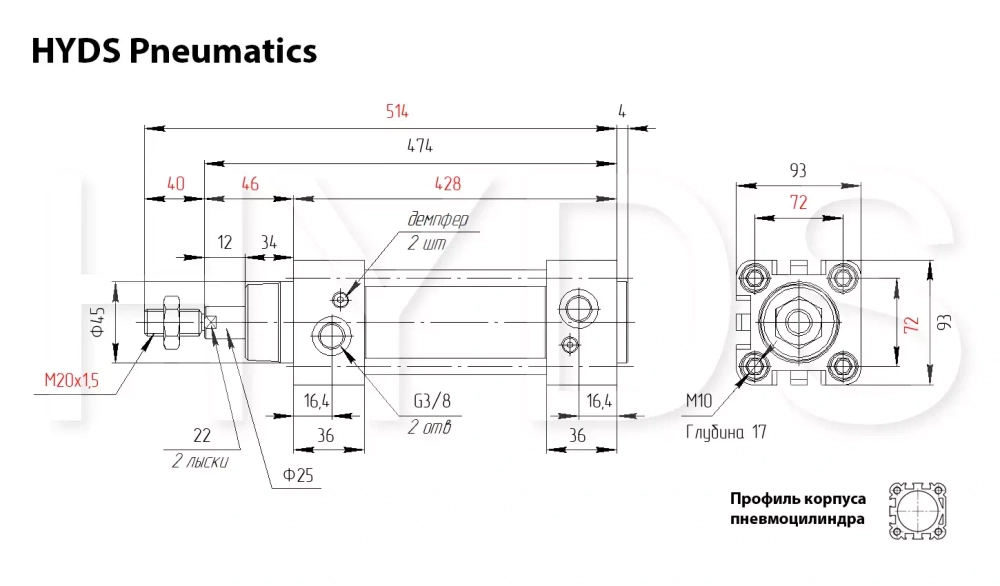

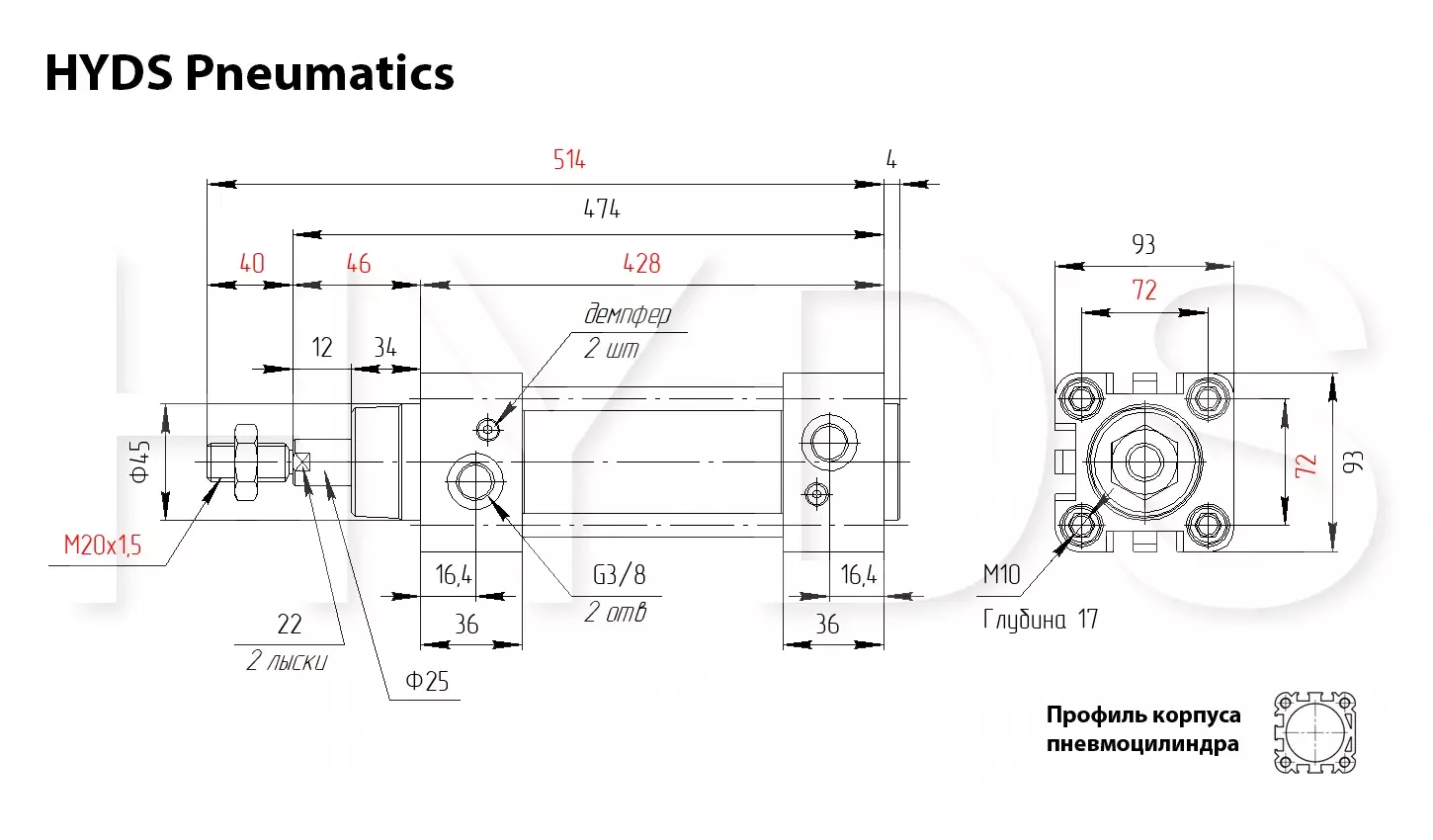

Размеры пневмоцилиндра DNC-80-300-PPV-A

Таблица усилий

Давление в системе, Бар Усилие выталкивания, КГ Усилие выталкивания, Н Усилие втягивания, КГ Усилие втягивания, Н
1 45 444 41 400
2 90 887 82 801
3 136 1331 122 1201
4 181 1774 163 1601
5 226 2218 204 2001
6 271 2661 245 2402
7 317 3105 286 2802
8 362 3549 327 3202
9 407 3992 367 3602
10 452 4436 408 4003



Таблица расхода воздуха

Направление движения Давление в системе, Бар
1 2 3 4 5 6 7 8 9 10
Потребление воздуха
при прямом ходе (выдвижении), Нл
3.0 4.53 6.03 7.53 9.03 10.56 12.06 13.56 15.06 16.59
Потребление воздуха
при обратном ходе (втягивании), Нл
2.73 4.08 5.43 6.81 8.16 9.51 10.89 12.24 13.59 14.97



Характеристики
Производитель
HYDS
Серия
DNC
Стандарт
ISO 15552 (6431) / VDMA 24562
Диаметр поршня
80 мм
Рабочий ход
300 мм
Диаметр штока
25 мм
Резьба штока
M20x1,5
Пневматическое присоединение
G3/8
Тип цилиндра
Двухсторонне действие
Демпфирование
Регулируемое пневматическое
Опрос положения поршня
С помощью датчиков положения
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура
От -20 °C до +80 °C
Рабочее давление при 23°С
0,6 бар ... 10 бар
Материал крышек
Алюминий с защитным покрытием
Материал корпуса
Анодированный алюминий
Материал штока
Хромированная сталь поверхностной закалки
Материал уплотнений
TPE-U, NBR
