DSBG-100-320-PPV-A-N3 Пневмоцилиндр

(0)
(0)
Добавить в сравнение
Характеристики
Производитель:
HYDS
Серия:
DSBG
Стандарт:
ISO 15552 (6431) / VDMA 24562
Диаметр поршня:
100 мм
Рабочий ход:
320 мм
Диаметр штока:
25 мм
Резьба штока:
M20x1,5
Пневматическое присоединение:
G1/2
Тип резьбы штока:
Наружная резьба
Тип цилиндра:
Двухсторонне действие
Демпфирование:
Регулируемое пневматическое
Опрос положения поршня:
С помощью датчиков положения
Рабочая среда:
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура:
От -20 °C до +80 °C
Рабочее давление при 23°С:
0,6 бар ... 10 бар
Материал крышек:
Алюминий с защитным покрытием
Материал корпуса:
Анодированный алюминий
Материал штока:
Хромированная сталь поверхностной закалки
Материал уплотнений:
TPE-U, NBR
Все характеристики
Описание

hyds-logo-card.png         Собственное производство в России

Средний срок изготовления:    1 - 3 дня
Показать полностью Свернуть
По запросу
Нет в наличии
Описание
Характеристики
Описание

Описание

Пневмоцилиндр HYDS серии DSBG, артикул DSBG-100-320-PPV-A-N3 с диаметром поршня 100 мм и длинной хода 320 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 4159 Н (424 КГ), на втягивание: 3899 Н (398 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 34.08 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

Размеры и присоединения

Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра

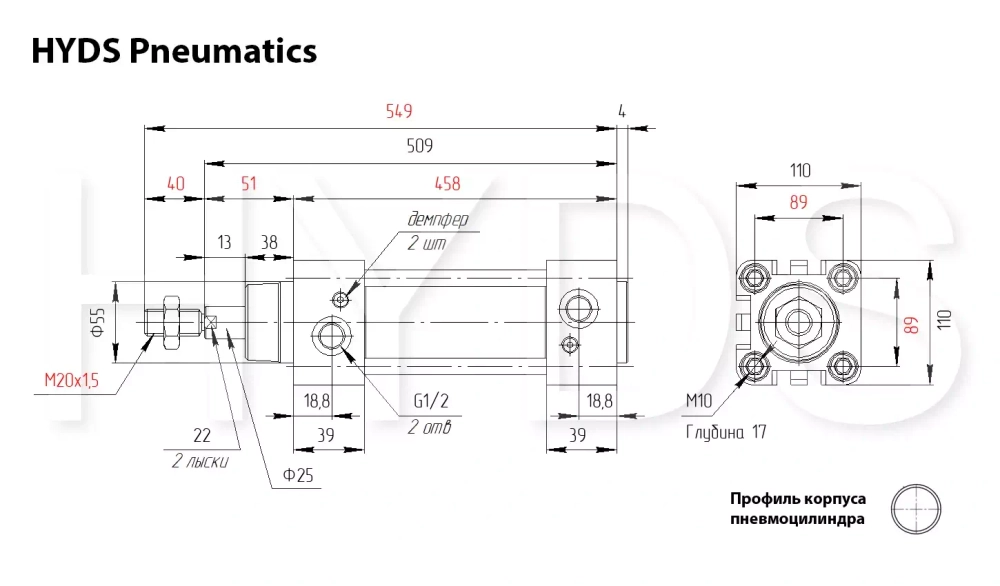

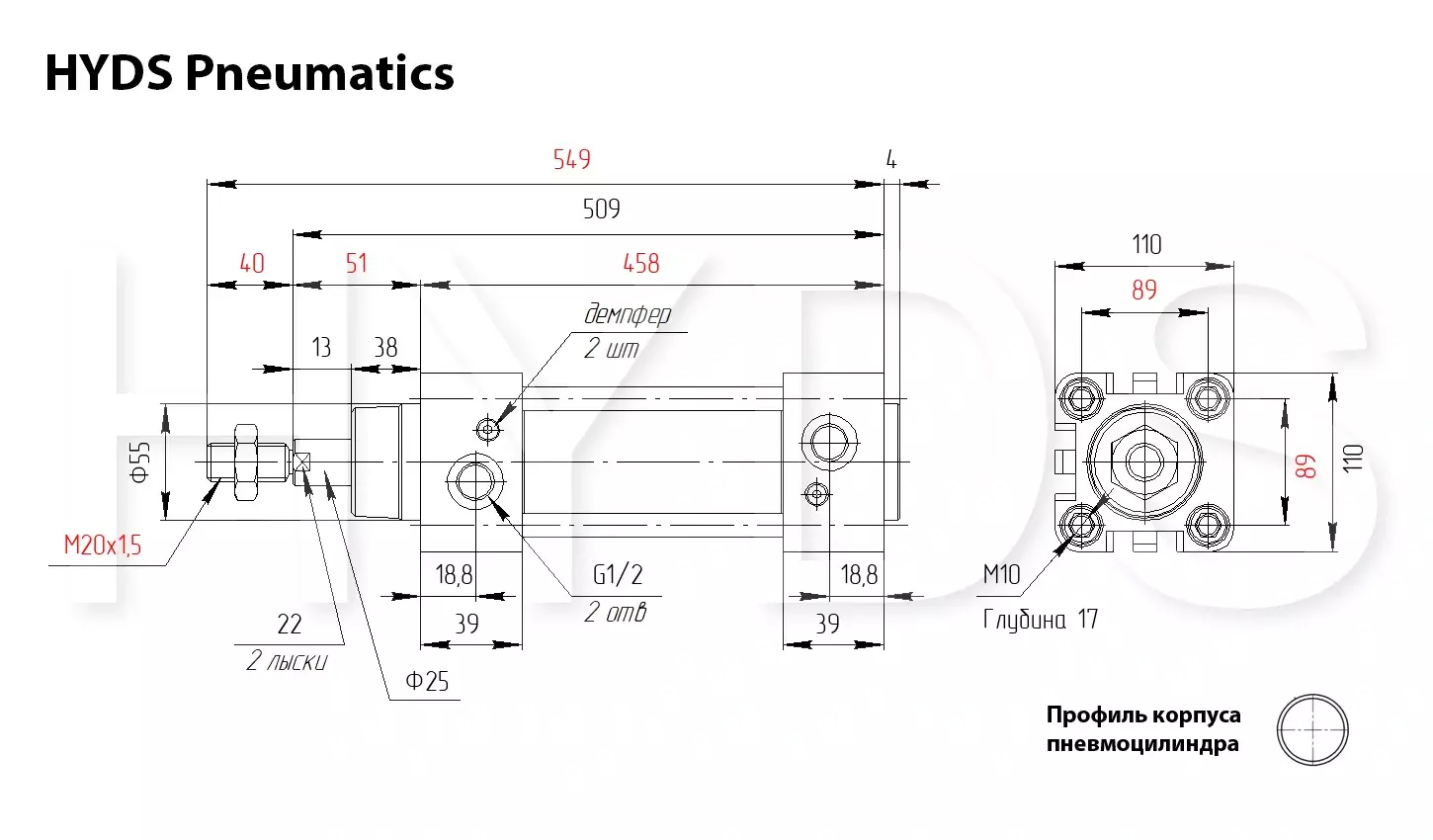

Размеры пневмоцилиндра DSBG-100-320-PPV-A-N3

Таблица усилий

Давление в системе, Бар Усилие выталкивания, КГ Усилие выталкивания, Н Усилие втягивания, КГ Усилие втягивания, Н
1 71 693 66 650
2 141 1386 133 1300
3 212 2079 199 1949
4 283 2772 265 2599
5 353 3465 331 3249
6 424 4159 398 3899
7 495 4852 464 4548
8 548 5545 530 5198
9 636 6238 596 5848
10 707 6931 663 6498



Таблица расхода воздуха

Направление движения Давление в системе, Бар
1 2 3 4 5 6 7 8 9 10
Потребление воздуха
при прямом ходе (выдвижении), Нл
5.024 7.552 10.048 12.576 15.072 17.6 20.096 22.624 25.12 27.648
Потребление воздуха
при обратном ходе (втягивании), Нл
4.704 7.072 9.408 11.776 14.144 16.48 18.848 21.184 23.552 25.92



Характеристики
Производитель
HYDS
Серия
DSBG
Стандарт
ISO 15552 (6431) / VDMA 24562
Диаметр поршня
100 мм
Рабочий ход
320 мм
Диаметр штока
25 мм
Резьба штока
M20x1,5
Пневматическое присоединение
G1/2
Тип резьбы штока
Наружная резьба
Тип цилиндра
Двухсторонне действие
Демпфирование
Регулируемое пневматическое
Опрос положения поршня
С помощью датчиков положения
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура
От -20 °C до +80 °C
Рабочее давление при 23°С
0,6 бар ... 10 бар
Материал крышек
Алюминий с защитным покрытием
Материал корпуса
Анодированный алюминий
Материал штока
Хромированная сталь поверхностной закалки
Материал уплотнений
TPE-U, NBR
Отзывов еще никто не оставлял
