Описание
Пневмоцилиндр HYDS серии DSBG, артикул DSBG-125-20-PPV-A-N3 с диаметром поршня 125 мм и длинной хода 20 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 6498 Н (663 КГ), на втягивание: 6072 Н (619 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 3.322 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

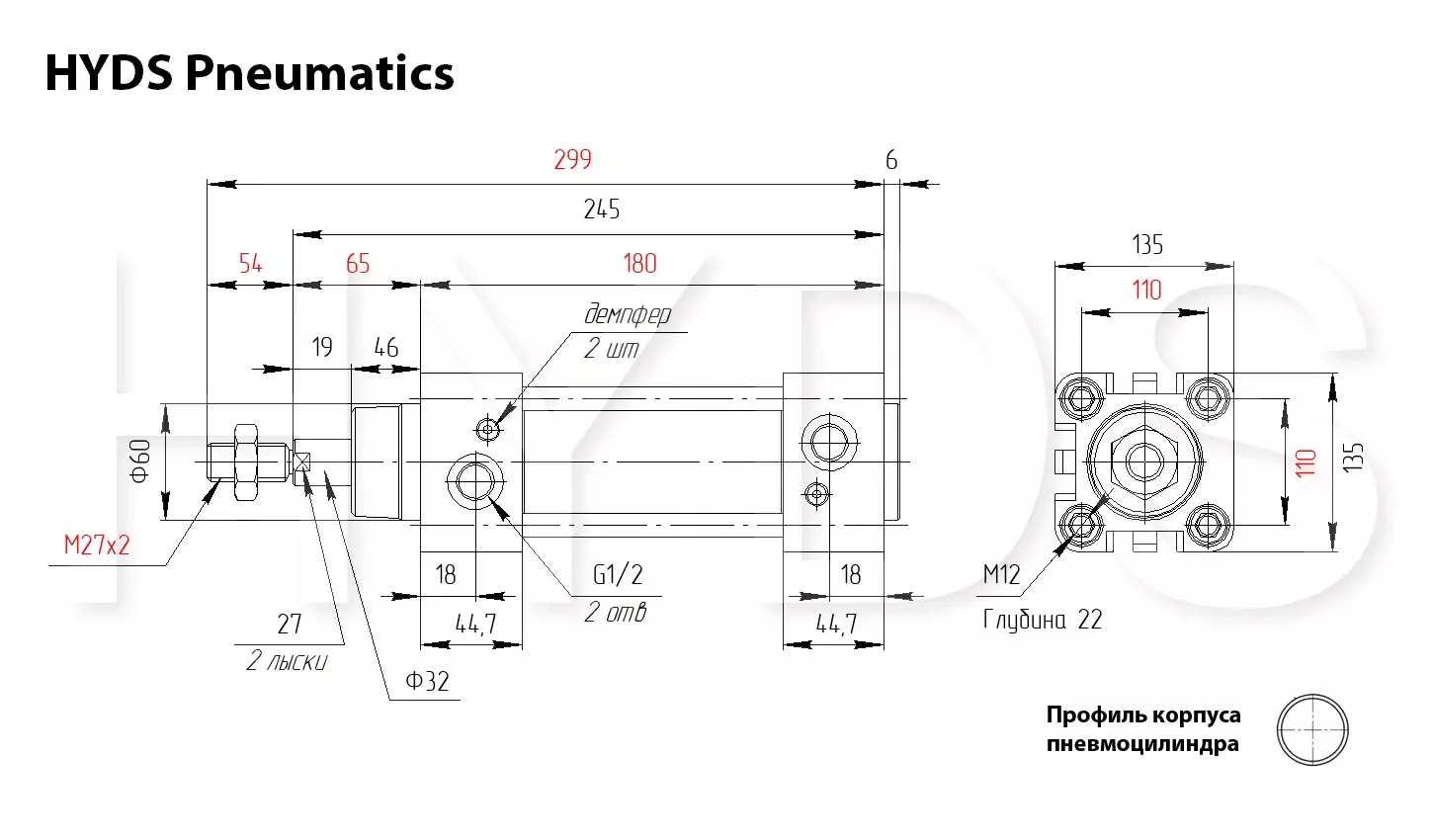

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 110 | 1083 | 103 | 1012 |
| 2 | 221 | 2166 | 206 | 2024 |
| 3 | 331 | 3249 | 310 | 3036 |
| 4 | 442 | 4332 | 413 | 4048 |
| 5 | 552 | 5415 | 516 | 5060 |
| 6 | 663 | 6498 | 619 | 6072 |
| 7 | 773 | 7581 | 722 | 7084 |
| 8 | 883 | 8664 | 826 | 8096 |
| 9 | 994 | 9746 | 929 | 9108 |
| 10 | 1104 | 10829 | 1032 | 10120 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
0.49 | 0.736 | 0.982 | 1.226 | 1.472 | 1.718 | 1.962 | 2.208 | 2.454 | 2.698 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
0.458 | 0.688 | 0.916 | 1.146 | 1.376 | 1.604 | 1.834 | 2.064 | 2.292 | 2.522 |
