Описание

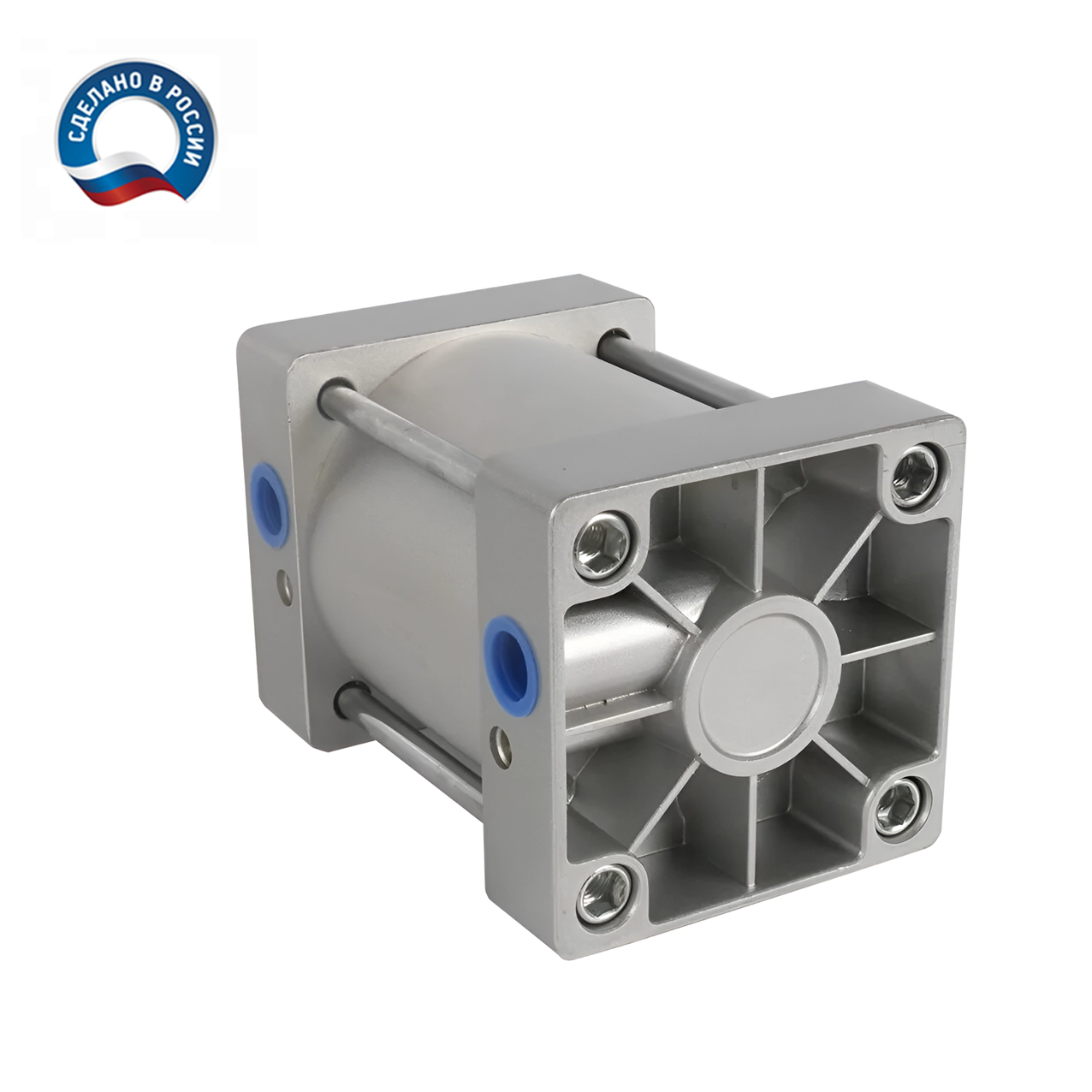

Пневмоцилиндр HYDS серии DSBG, артикул DSBG-160-30-PPV-A-N3 с диаметром поршня 160 мм и длинной хода 30 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 10646 Н (1086 КГ), на втягивание: 9980 Н (1018 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 8.178 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

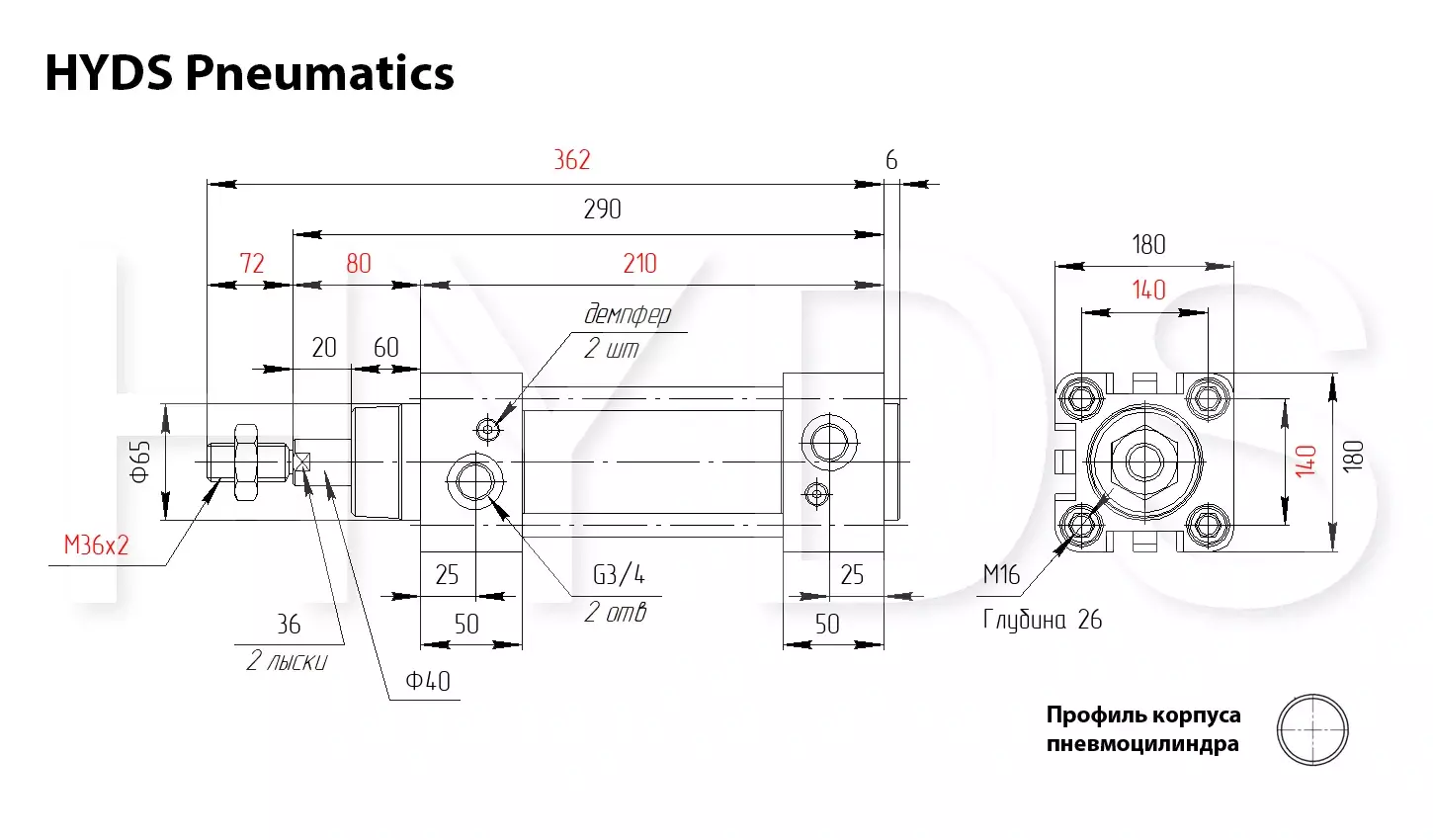

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
1 | 181 | 1774 | 170 | 1663 |
2 | 362 | 3549 | 339 | 3327 |
3 | 543 | 5323 | 509 | 4990 |
4 | 724 | 7097 | 679 | 6654 |
5 | 905 | 8871 | 848 | 8317 |
6 | 1086 | 10646 | 1018 | 9980 |
7 | 1266 | 12420 | 1187 | 11644 |
8 | 1447 | 14194 | 1357 | 13307 |
9 | 1628 | 15969 | 1527 | 14971 |
10 | 1809 | 17743 | 1696 | 16634 |
Таблица расхода воздуха
Направление движения | Давление в системе, Бар | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Потребление воздуха при прямом ходе (выдвижении), Нл |
1.206 | 1.809 | 2.412 | 3.015 | 3.618 | 4.221 | 4.824 | 5.427 | 6.03 | 6.633 |
Потребление воздуха при обратном ходе (втягивании), Нл |
1.131 | 1.695 | 2.262 | 2.826 | 3.39 | 3.957 | 4.521 | 5.088 | 5.652 | 6.216 |
- Производитель оставляет за собой право без уведомления менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
