DSBG-160-300-PPV-A-N3 Пневмоцилиндр

(0)
(0)
Добавить в сравнение
Характеристики
Производитель:
HYDS
Серия:
DSBG
Стандарт:
ISO 15552 (6431) / VDMA 24562
Диаметр поршня:
160
Рабочий ход:
300
Диаметр штока:
40
Резьба штока:
M36x2
Пневматическое присоединение:
G3/4
Тип цилиндра:
Двухсторонне действие
Демпфирование:
Регулируемое пневматическое
Опрос положения поршня:
С помощью датчиков положения
Рабочая среда:
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура:
От -20 °C до +80 °C
Рабочее давление при 23°С:
0,6 бар ... 10 бар
Материал крышек:
Алюминий с защитным покрытием
Материал корпуса:
Анодированный алюминий
Материал штока:
Хромированная сталь поверхностной закалки
Материал уплотнений:
TPE-U, NBR
Все характеристики
Описание

hyds-logo-card.png         Собственное производство в России

Средний срок изготовления:    1 - 3 дня
Показать полностью Свернуть
По запросу
Нет в наличии
Описание
Характеристики
Описание

Описание

Пневмоцилиндр HYDS серии DSBG, артикул DSBG-160-300-PPV-A-N3 с диаметром поршня 160 мм и длинной хода 300 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар, на толкание: 10646 Н (1086 КГ), на втягивание: 9980 Н (1018 КГ). Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

Таблица усилий

Давление в системе, Бар Усилие выталкивания, КГ Усилие выталкивания, Н Усилие втягивания, КГ Усилие втягивания, Н
1 181 1774 170 1663
2 362 3549 339 3327
3 543 5323 509 4990
4 724 7097 679 6654
5 905 8871 848 8317
6 1086 10646 1018 9980
7 1266 12420 1187 11644
8 1447 14194 1357 13307
9 1628 15969 1527 14971
10 1809 17743 1696 16634



Размеры и присоединения

Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра

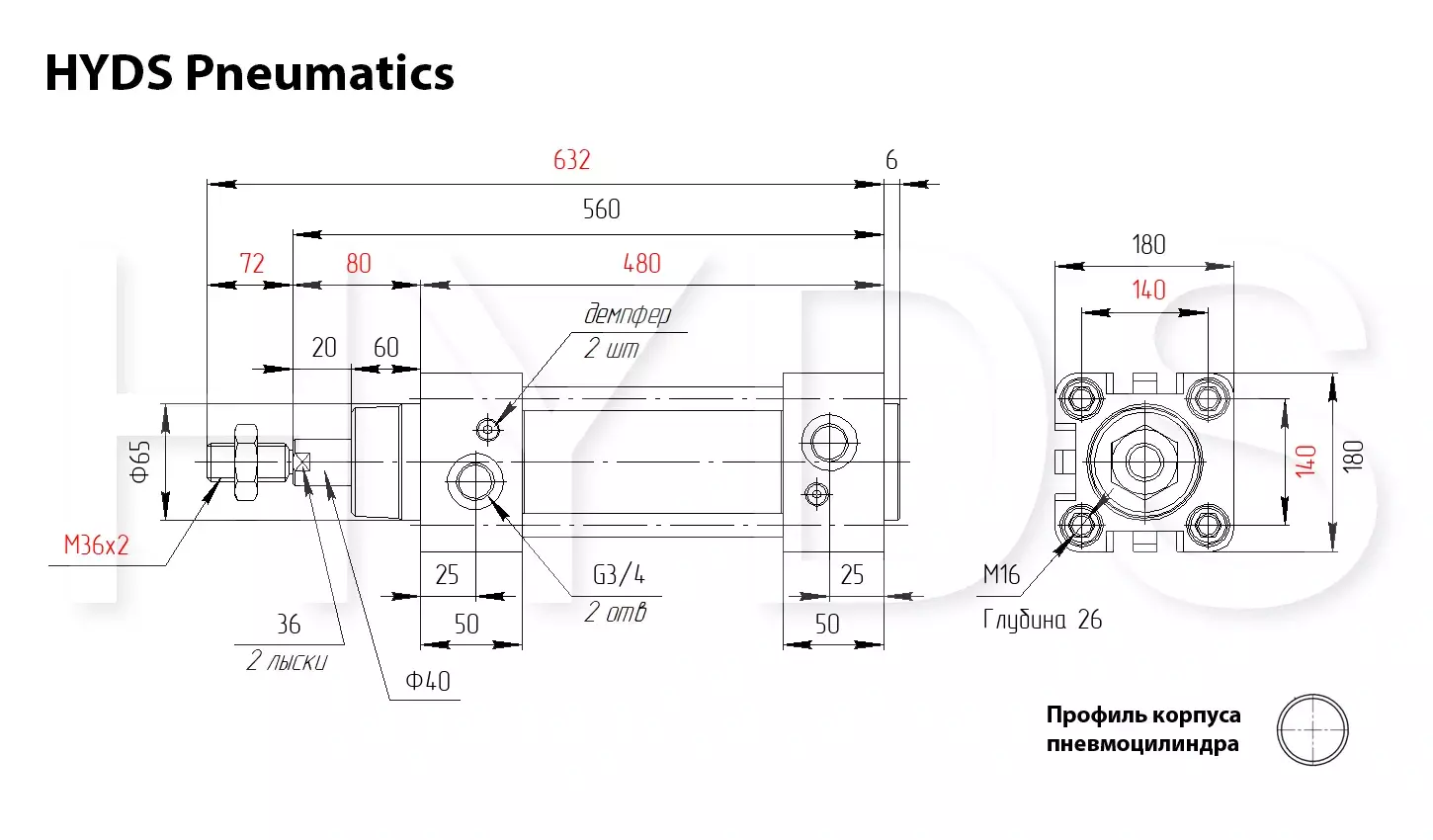

Размеры пневмоцилиндра DSBG-160-300-PPV-A-N3

Характеристики
Производитель
HYDS
Серия
DSBG
Стандарт
ISO 15552 (6431) / VDMA 24562
Диаметр поршня
160
Рабочий ход
300
Диаметр штока
40
Резьба штока
M36x2
Пневматическое присоединение
G3/4
Тип цилиндра
Двухсторонне действие
Демпфирование
Регулируемое пневматическое
Опрос положения поршня
С помощью датчиков положения
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура
От -20 °C до +80 °C
Рабочее давление при 23°С
0,6 бар ... 10 бар
Материал крышек
Алюминий с защитным покрытием
Материал корпуса
Анодированный алюминий
Материал штока
Хромированная сталь поверхностной закалки
Материал уплотнений
TPE-U, NBR
Отзывов еще никто не оставлял
  • Производитель оставляет за собой право без уведомления менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
