DSBG-160-70-PPV-A-N3 Пневмоцилиндр

(0)
(0)
Добавить в сравнение
Характеристики
Производитель:
HYDS
Серия:
DSBG
Стандарт:
ISO 15552 (6431) / VDMA 24562
Диаметр поршня:
160 мм
Рабочий ход:
70 мм
Диаметр штока:
40 мм
Резьба штока:
M36x2
Пневматическое присоединение:
G3/4
Тип резьбы штока:
Наружная резьба
Тип цилиндра:
Двухсторонне действие
Демпфирование:
Регулируемое пневматическое
Опрос положения поршня:
С помощью датчиков положения
Рабочая среда:
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура:
От -20 °C до +80 °C
Рабочее давление при 23°С:
0,6 бар ... 10 бар
Материал крышек:
Алюминий с защитным покрытием
Материал корпуса:
Анодированный алюминий
Материал штока:
Хромированная сталь поверхностной закалки
Материал уплотнений:
TPE-U, NBR
Все характеристики
Описание

hyds-logo-card.png         Собственное производство в России

Средний срок изготовления:    1 - 3 дня
Показать полностью Свернуть
По запросу
Нет в наличии
Описание
Характеристики
Описание

Описание

Пневмоцилиндр HYDS серии DSBG, артикул DSBG-160-70-PPV-A-N3 с диаметром поршня 160 мм и длинной хода 70 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 10646 Н (1086 КГ), на втягивание: 9980 Н (1018 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 19.082 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

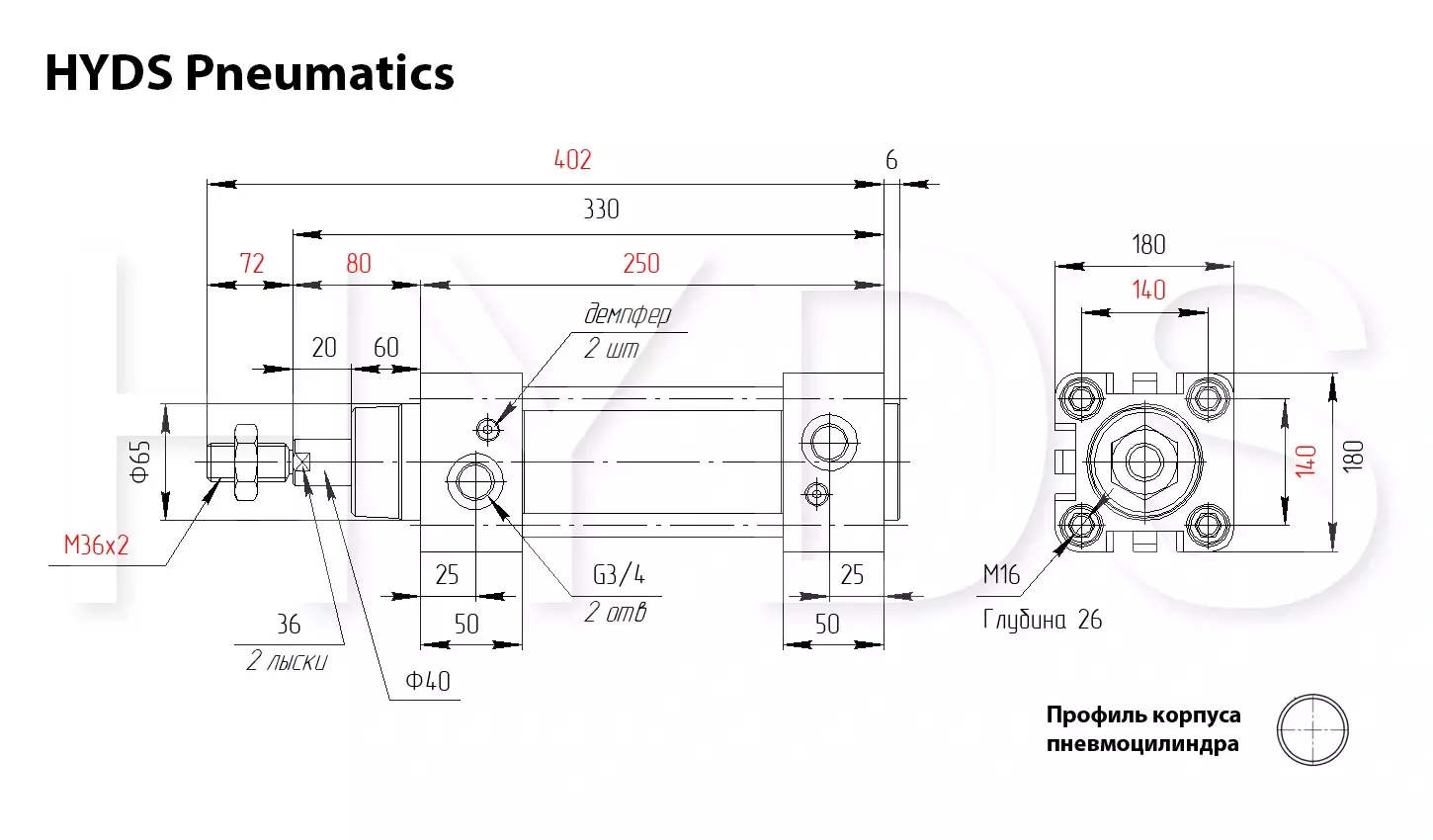

Размеры и присоединения

Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра

Размеры пневмоцилиндра DSBG-160-70-PPV-A-N3

Таблица усилий

Давление в системе, Бар Усилие выталкивания, КГ Усилие выталкивания, Н Усилие втягивания, КГ Усилие втягивания, Н
1 181 1774 170 1663
2 362 3549 339 3327
3 543 5323 509 4990
4 724 7097 679 6654
5 905 8871 848 8317
6 1086 10646 1018 9980
7 1266 12420 1187 11644
8 1447 14194 1357 13307
9 1628 15969 1527 14971
10 1809 17743 1696 16634



Таблица расхода воздуха

Направление движения Давление в системе, Бар
1 2 3 4 5 6 7 8 9 10
Потребление воздуха
при прямом ходе (выдвижении), Нл
2.814 4.221 5.628 7.035 8.442 9.849 11.256 12.663 14.07 15.477
Потребление воздуха
при обратном ходе (втягивании), Нл
2.639 3.955 5.278 6.594 7.91 9.233 10.549 11.872 13.188 14.504



Характеристики
Производитель
HYDS
Серия
DSBG
Стандарт
ISO 15552 (6431) / VDMA 24562
Диаметр поршня
160 мм
Рабочий ход
70 мм
Диаметр штока
40 мм
Резьба штока
M36x2
Пневматическое присоединение
G3/4
Тип резьбы штока
Наружная резьба
Тип цилиндра
Двухсторонне действие
Демпфирование
Регулируемое пневматическое
Опрос положения поршня
С помощью датчиков положения
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура
От -20 °C до +80 °C
Рабочее давление при 23°С
0,6 бар ... 10 бар
Материал крышек
Алюминий с защитным покрытием
Материал корпуса
Анодированный алюминий
Материал штока
Хромированная сталь поверхностной закалки
Материал уплотнений
TPE-U, NBR
