Описание

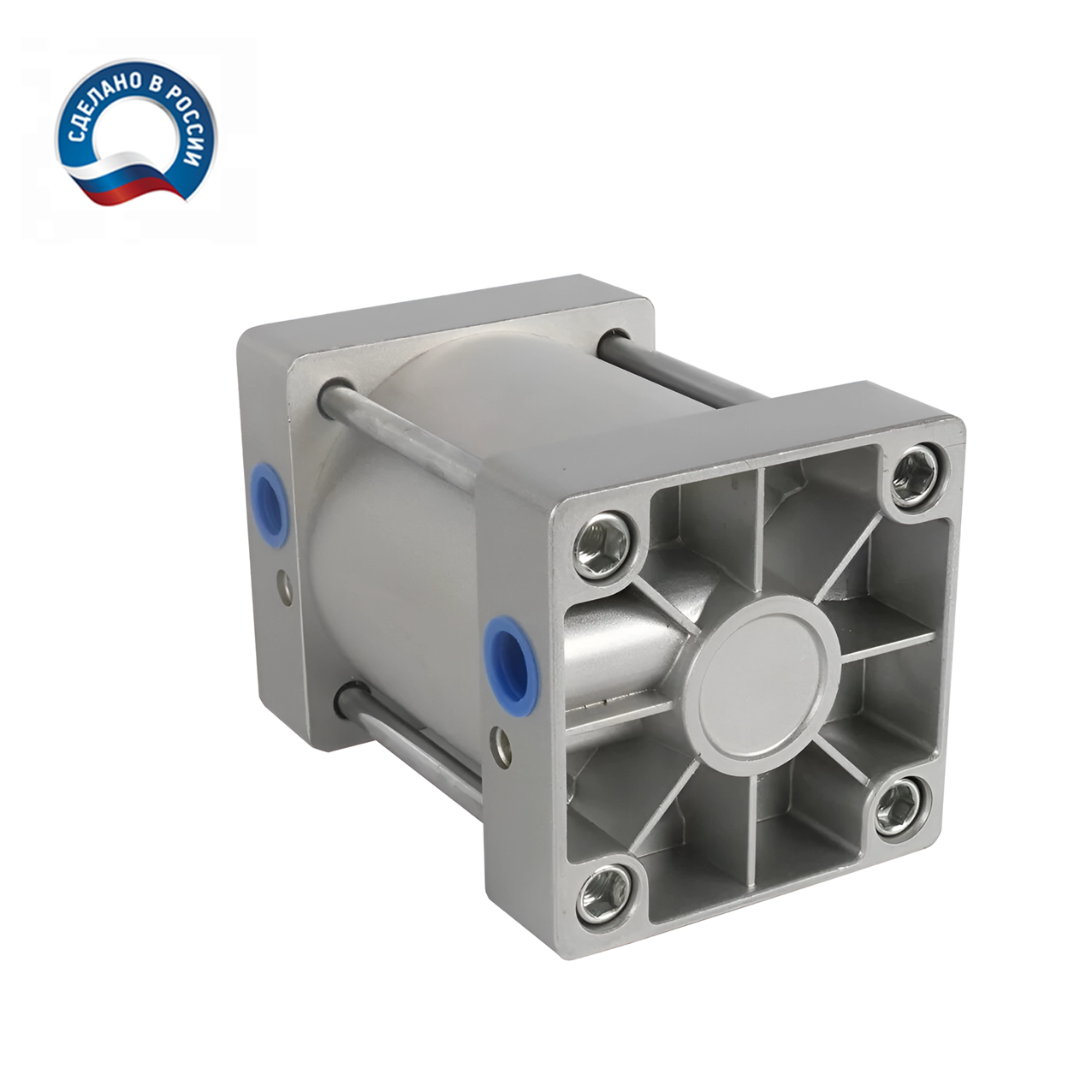

Пневмоцилиндр HYDS серии DSBG, артикул DSBG-200-800-PPV-A-N3 с диаметром поршня 200 мм и длинной хода 800 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 16634 Н (1696 КГ), на втягивание: 15969 Н (1628 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 344.64 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.
Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
1 | 283 | 2772 | 271 | 2661 |
2 | 565 | 5545 | 543 | 5323 |
3 | 848 | 8317 | 814 | 7984 |
4 | 1131 | 11089 | 1086 | 10646 |
5 | 1414 | 13862 | 1357 | 13307 |
6 | 1696 | 16634 | 1628 | 15969 |
7 | 1979 | 19406 | 1900 | 18630 |
8 | 2262 | 22178 | 2171 | 21291 |
9 | 2544 | 24951 | 2443 | 23953 |
10 | 2827 | 27723 | 2714 | 26614 |
Таблица расхода воздуха
Направление движения | Давление в системе, Бар | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Потребление воздуха при прямом ходе (выдвижении), Нл |
50.24 | 75.36 | 100.48 | 125.6 | 150.72 | 175.84 | 200.96 | 226.08 | 251.2 | 276.32 |
Потребление воздуха при обратном ходе (втягивании), Нл |
48.24 | 72.32 | 96.48 | 120.56 | 144.72 | 168.8 | 192.96 | 217.04 | 241.12 | 265.28 |
- Производитель оставляет за собой право без уведомления менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
