Описание

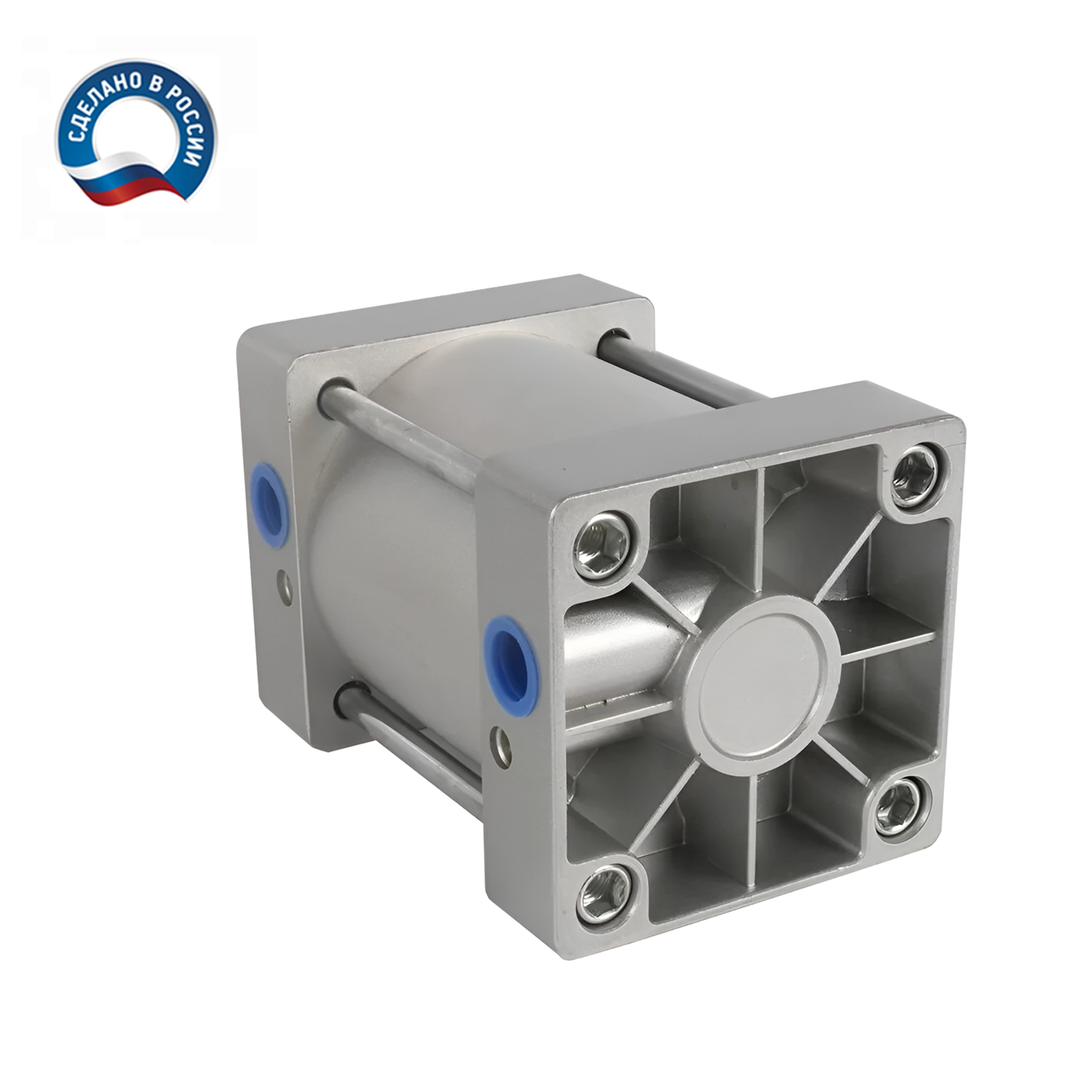

Пневмоцилиндр HYDS серии DSBG, артикул DSBG-250-600-PPV-A-N3 с диаметром поршня 250 мм и длинной хода 600 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 26494 Н (2702 КГ), на втягивание: 25211 Н (2570 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 405.12 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

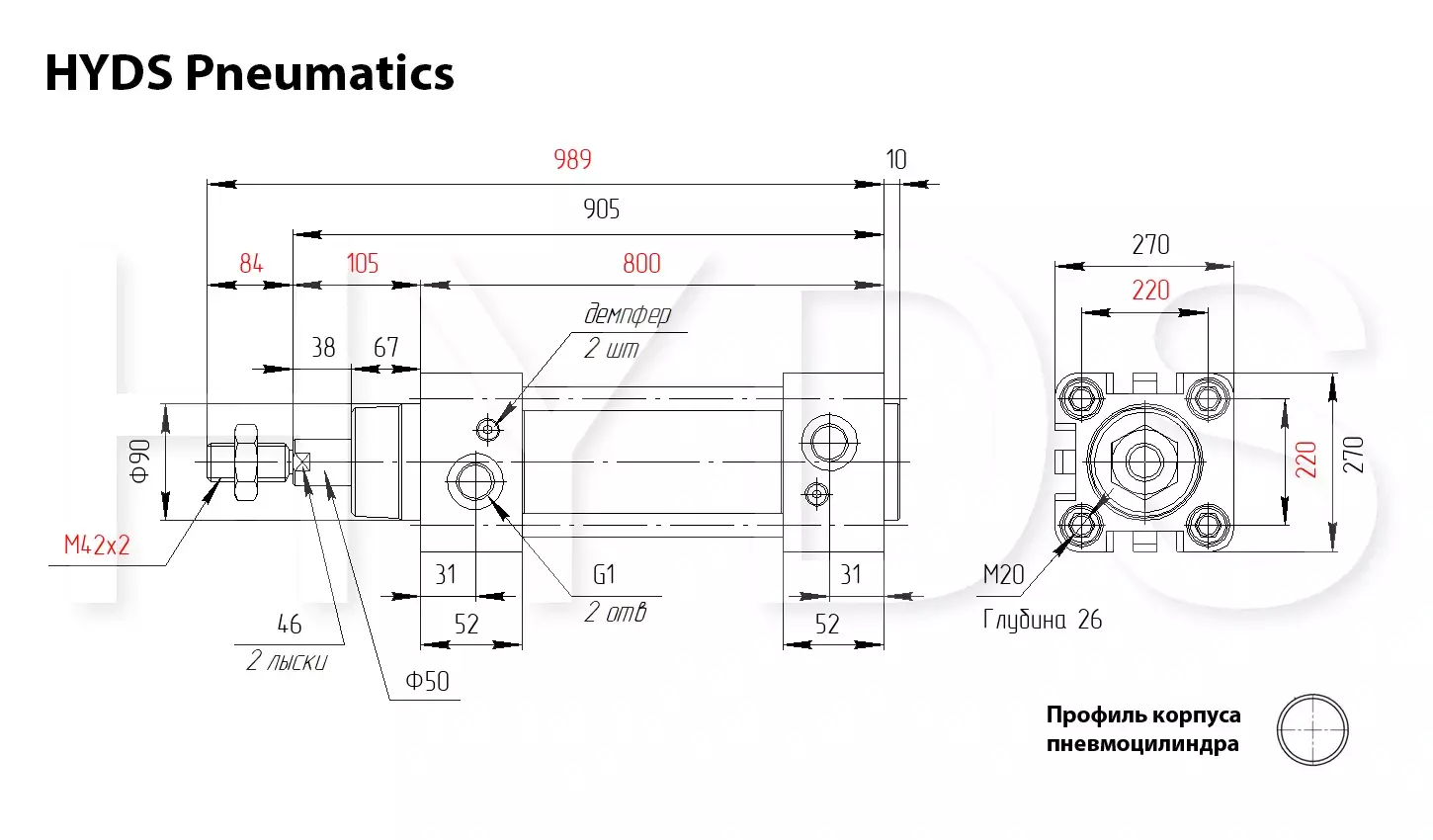

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
1 | 450 | 4416 | 428 | 4202 |
2 | 901 | 8831 | 857 | 8404 |
3 | 1351 | 13247 | 1285 | 12606 |
4 | 1801 | 17663 | 1714 | 16808 |
5 | 2251 | 22078 | 2142 | 21010 |
6 | 2702 | 26494 | 2570 | 25211 |
7 | 3152 | 30909 | 2999 | 29413 |
8 | 3602 | 35325 | 3428 | 33615 |
9 | 4052 | 39741 | 3856 | 37817 |
10 | 4503 | 44156 | 4285 | 42019 |
Таблица расхода воздуха
Направление движения | Давление в системе, Бар | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Потребление воздуха при прямом ходе (выдвижении), Нл |
58.86 | 88.32 | 117.78 | 147.18 | 176.64 | 206.1 | 235.56 | 265.02 | 294.48 | 323.94 |
Потребление воздуха при обратном ходе (втягивании), Нл |
57.66 | 85.92 | 114.24 | 142.5 | 170.76 | 199.02 | 227.34 | 255.6 | 283.86 | 312.12 |
- Производитель оставляет за собой право без уведомления менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
