Описание

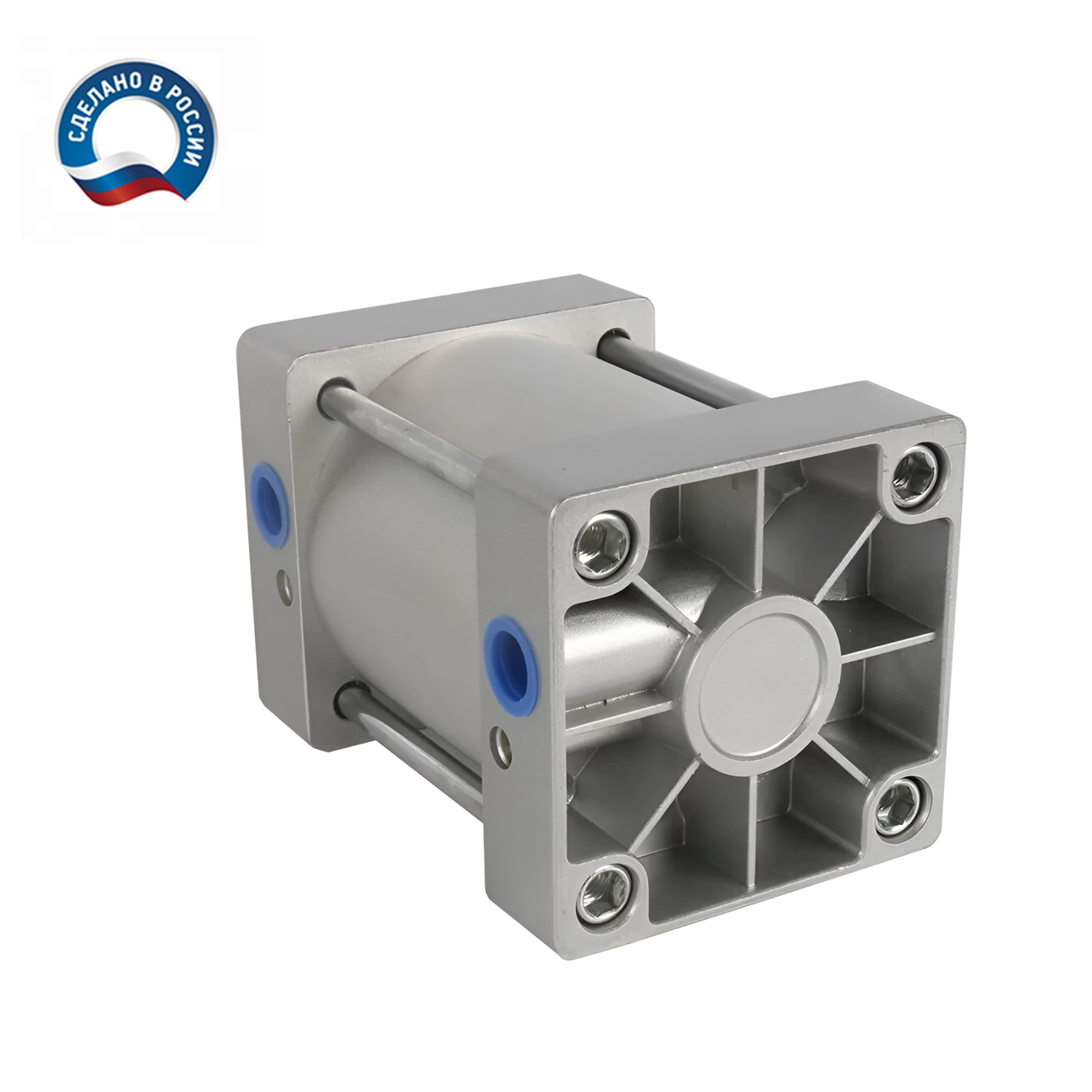

Пневмоцилиндр HYDS серии DSBG, артикул DSBG-320-400-PPV-A-N3 с диаметром поршня 320 мм и длинной хода 400 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 43407 Н (4426 КГ), на втягивание: 41725 Н (4255 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 444.12 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

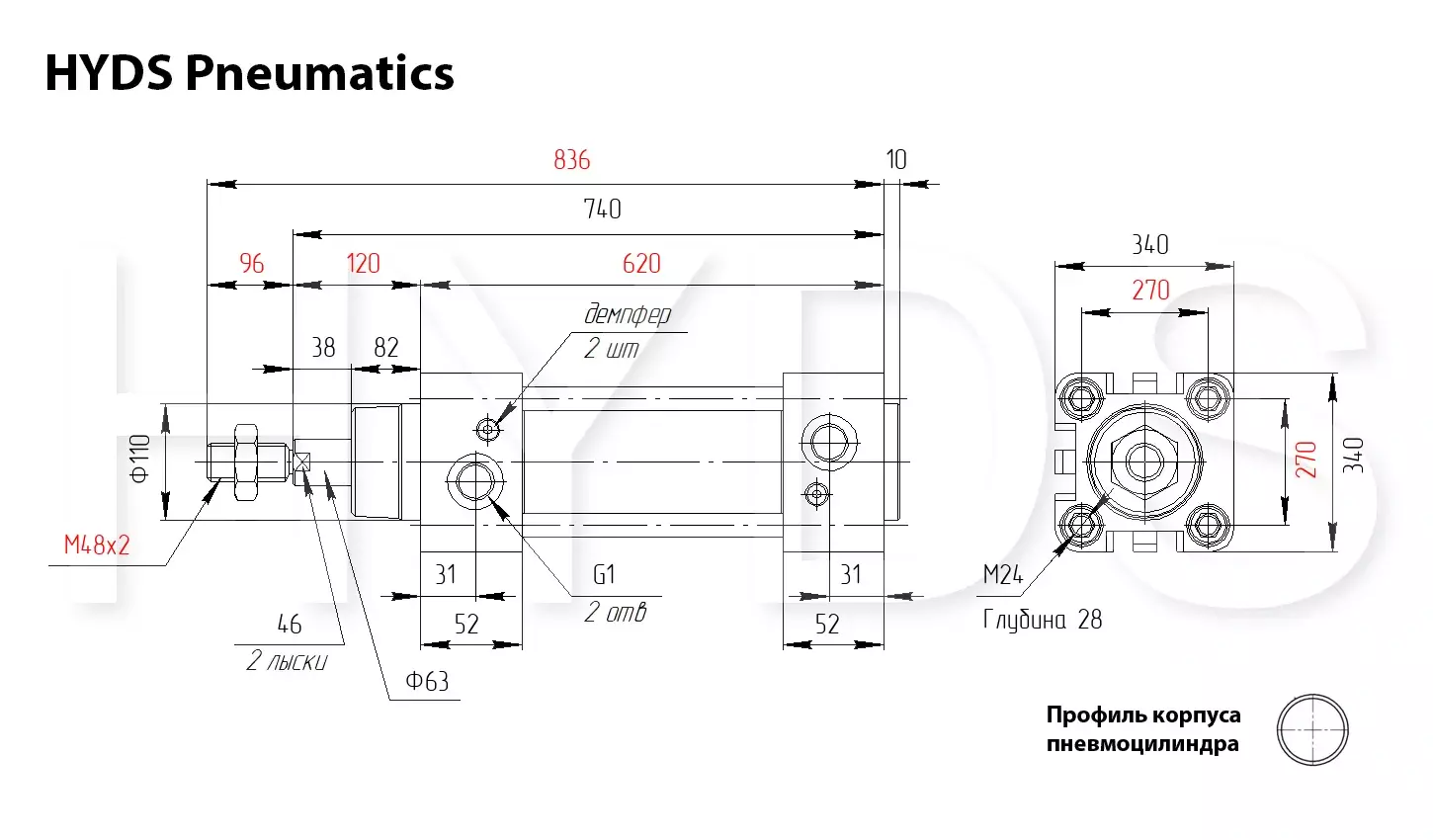

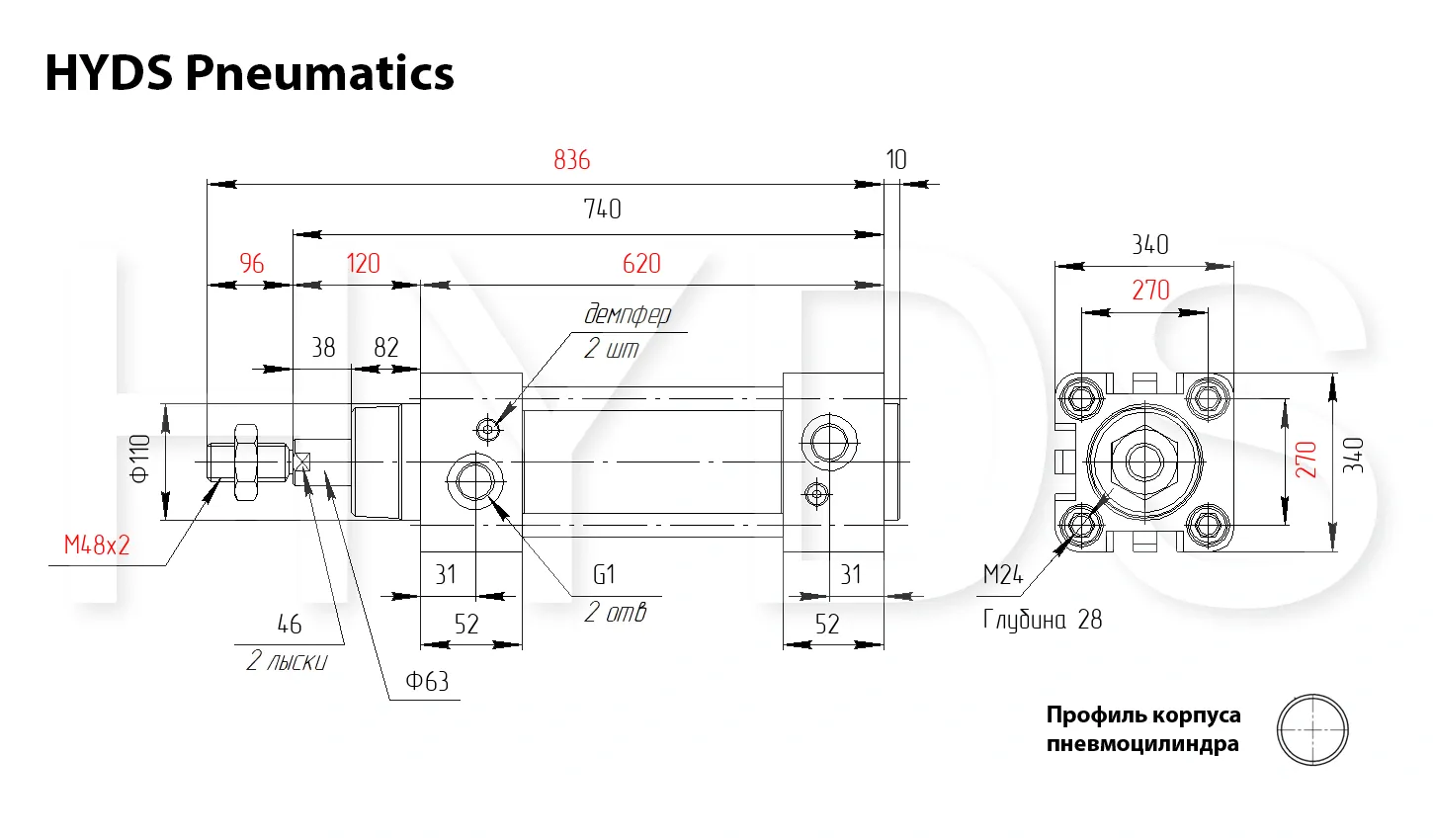

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
1 | 738 | 7235 | 709 | 6954 |
2 | 1475 | 14469 | 1418 | 13908 |
3 | 2213 | 21704 | 2127 | 20862 |
4 | 2951 | 28938 | 2837 | 27817 |
5 | 3689 | 36173 | 3546 | 34771 |
6 | 4426 | 43407 | 4255 | 41725 |
7 | 5164 | 50642 | 4964 | 48679 |
8 | 5902 | 57876 | 5673 | 55633 |
9 | 6639 | 65111 | 6382 | 62587 |
10 | 7377 | 72346 | 7091 | 69542 |
Таблица расхода воздуха
Направление движения | Давление в системе, Бар | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Потребление воздуха при прямом ходе (выдвижении), Нл |
64.96 | 97.12 | 129.32 | 161.48 | 193.64 | 225.8 | 258.0 | 290.16 | 322.32 | 354.48 |
Потребление воздуха при обратном ходе (втягивании), Нл |
63.72 | 94.64 | 125.56 | 156.48 | 187.4 | 218.32 | 249.28 | 280.2 | 311.12 | 342.04 |
- Производитель оставляет за собой право без уведомления менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
