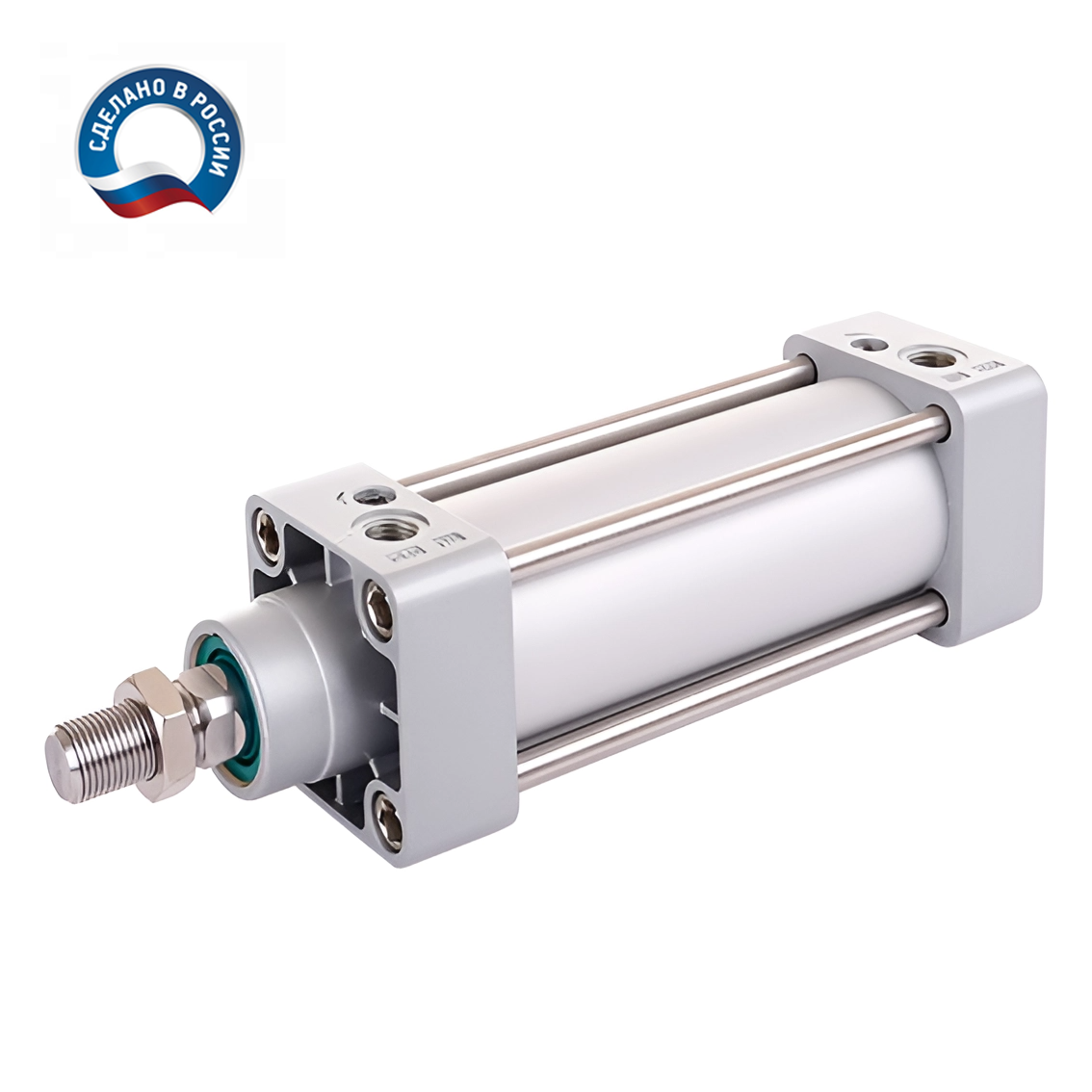

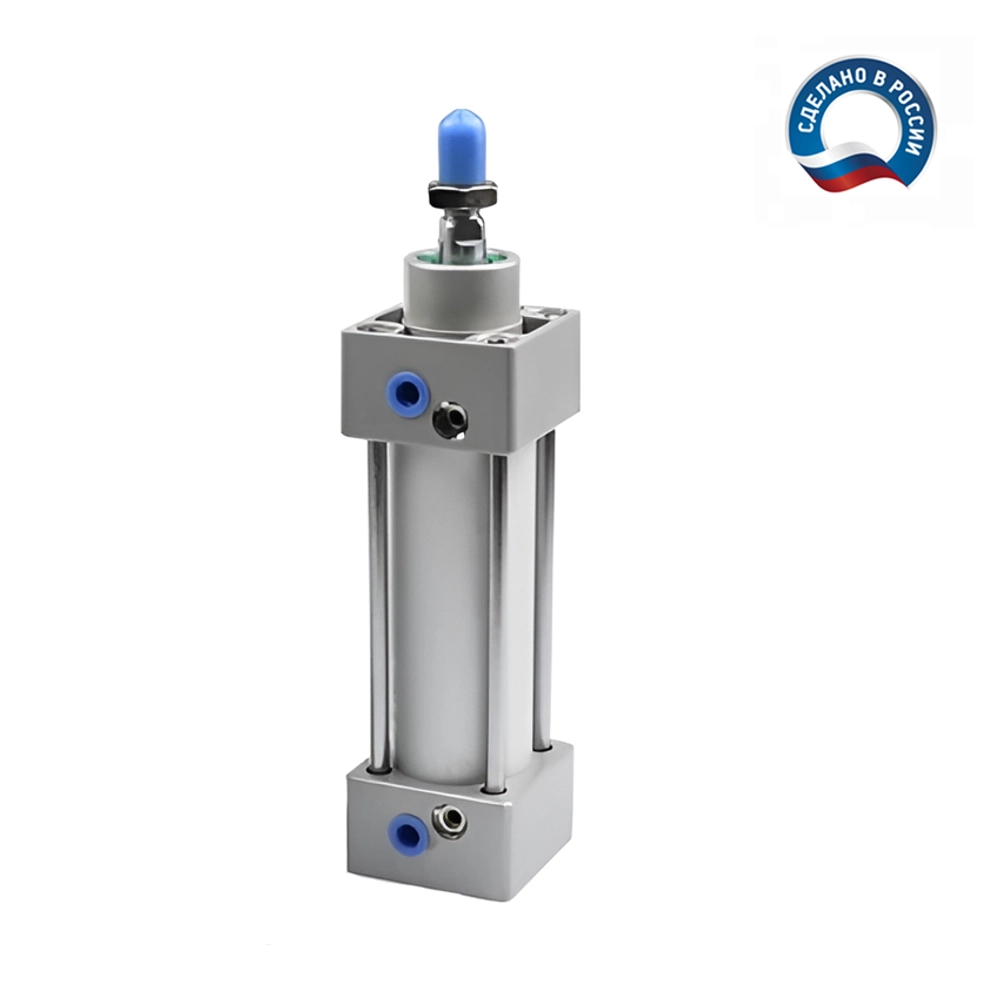

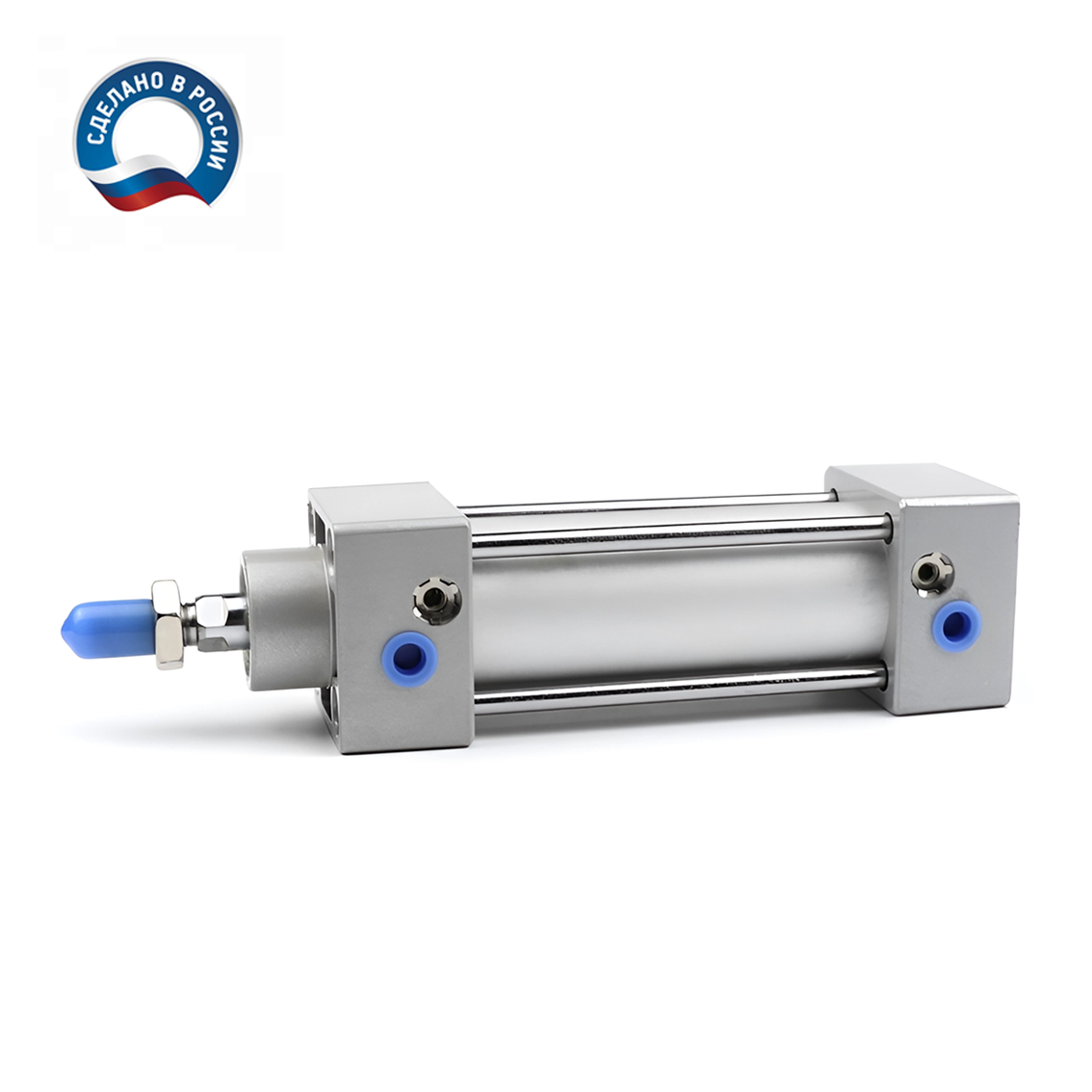

Пневмоцилиндр DSBG-50-500-PPV-A-N3

(0)
(0)
Описание
Средний срок изготовления: 1 - 3 рабочих дня
Актуальность сроков уточняйте у менеджеров
Показать полностью Свернуть
По запросу
Нет в наличии
Описание

 Таблица усилий

Давление в системе, Бар Усилие выталкивания, КГ Усилие выталкивания, Н Усилие втягивания, КГ Усилие втягивания, Н
1 17,6 173,27 14,8 145,55
2 35,3 346,5 29,7 291,1
3 53 519,8 44,5 436,6
4 70,6 693,1 59,4 582,2
5 88,3 866,3 74,2 727,7
6 106 1039,6 89 873,3
7 123,7 1212,9 103,9 1018,8
8 141,4 1386,2 118,7 1164,4
9 159 1559,4 133,6 1309,9
10 176,7 1732,7 148,4 1455,5

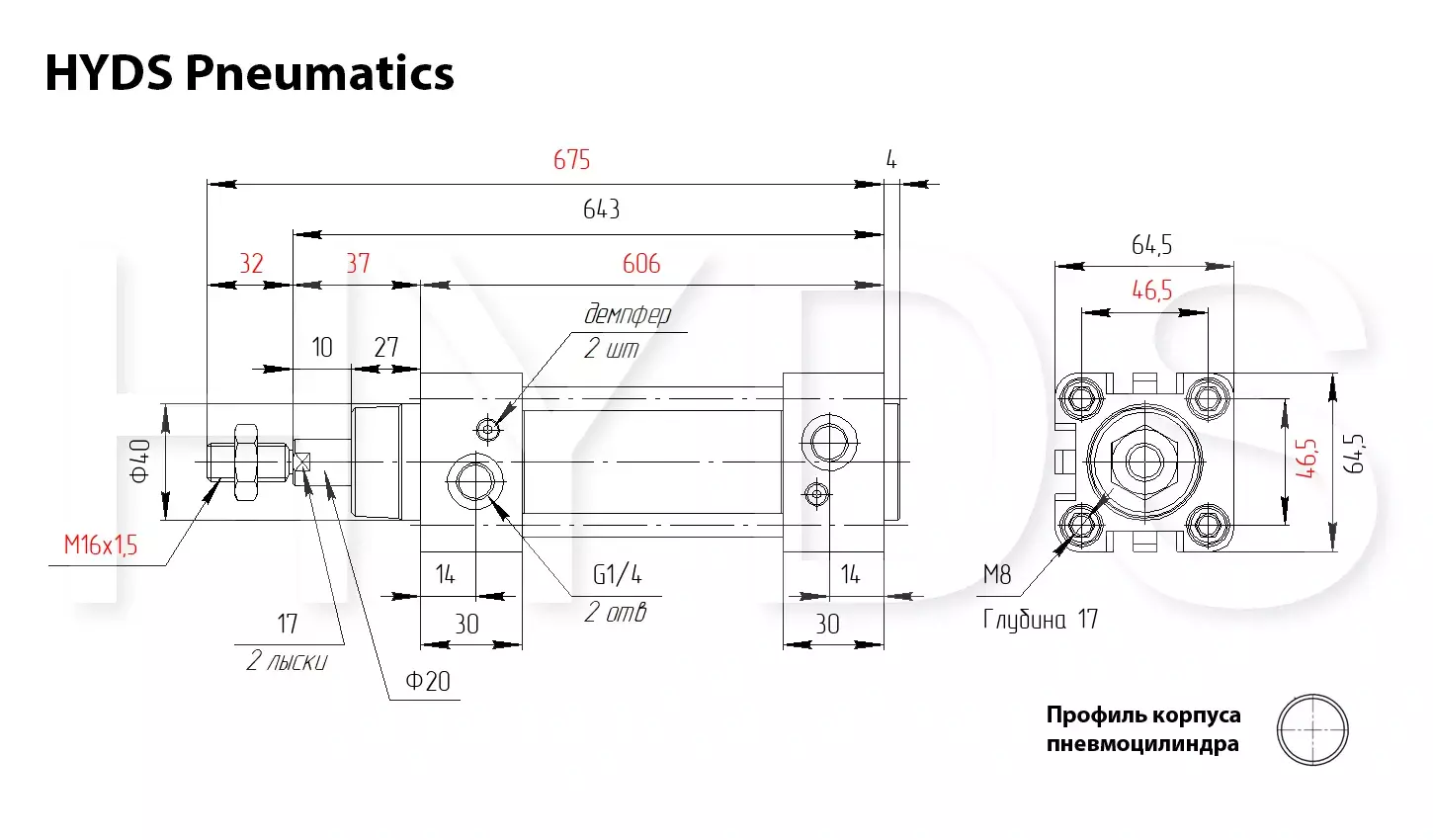

Размеры и присоединения




Основные характеристики
Стандарт

ISO 15552 (6431) / VDMA 24562

Диаметр поршня 50 мм
Рабочий ход

500 мм

Диаметр штока 20 мм
Резьба штока М16х1.5
Пневматическое присоединение G 1/4
Тип резьбы штока Наружная резьба
Тип штока Односторонний
Тип цилиндра Двухсторонне действие
Демпфирование Регулируемое пневматическое
Опрос положения поршня С помощью датчиков
Условия эксплуатации
Рабочая среда Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура От -20 °C до +80 °C
Рабочее давление при 23°С 0,6 бар ... 10 бар

Особенности материалов
Материал крышек Алюминий с защитным покрытием
Материал корпуса Анодированный алюминий
Материал штока Хромированная сталь поверхностной закалки
Материал уплотнений TPE-U, NBR
  • Производитель оставляет за собой право без уведомления менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
