Пневмоцилиндр HYDS серии DSBG, артикул DSBG-50-600-PPV-A-N3 с диаметром поршня 50 мм и длинной хода 600 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 1039,6 Н (106 КГ), на втягивание: 873,3 Н (89 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 15.12 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

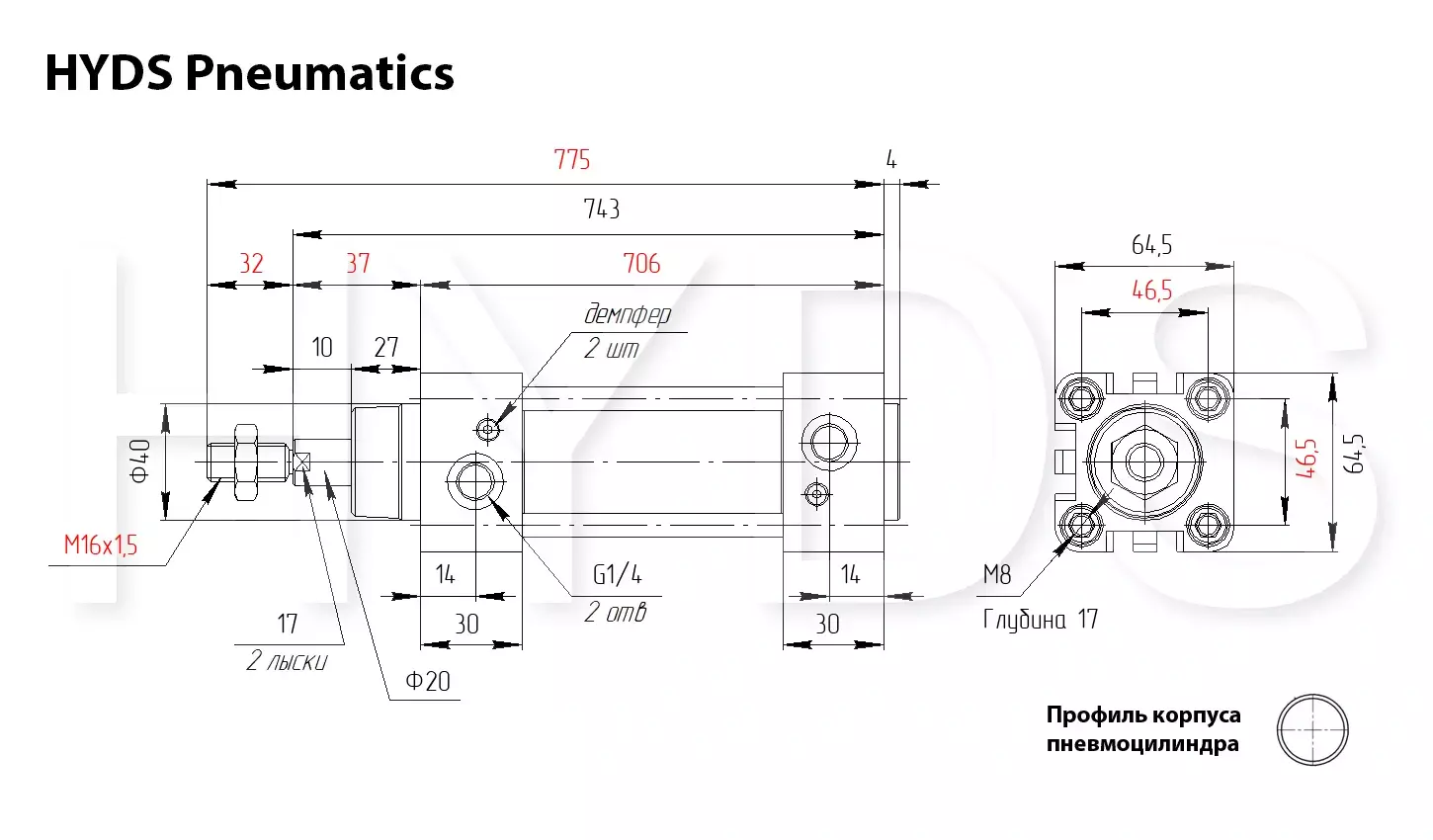

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 17,6 | 173,27 | 14,8 | 145,55 |
| 2 | 35,3 | 346,5 | 29,7 | 291,1 |
| 3 | 53 | 519,8 | 44,5 | 436,6 |
| 4 | 70,6 | 693,1 | 59,4 | 582,2 |
| 5 | 88,3 | 866,3 | 74,2 | 727,7 |
| 6 | 106 | 1039,6 | 89 | 873,3 |
| 7 | 123,7 | 1212,9 | 103,9 | 1018,8 |
| 8 | 141,4 | 1386,2 | 118,7 | 1164,4 |
| 9 | 159 | 1559,4 | 133,6 | 1309,9 |
| 10 | 176,7 | 1732,7 | 148,4 | 1455,5 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
2.34 | 3.54 | 4.74 | 5.88 | 7.08 | 8.22 | 9.42 | 10.62 | 11.76 | 12.96 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
1.98 | 2.94 | 3.96 | 4.92 | 5.94 | 6.9 | 7.92 | 8.88 | 9.9 | 10.86 |
