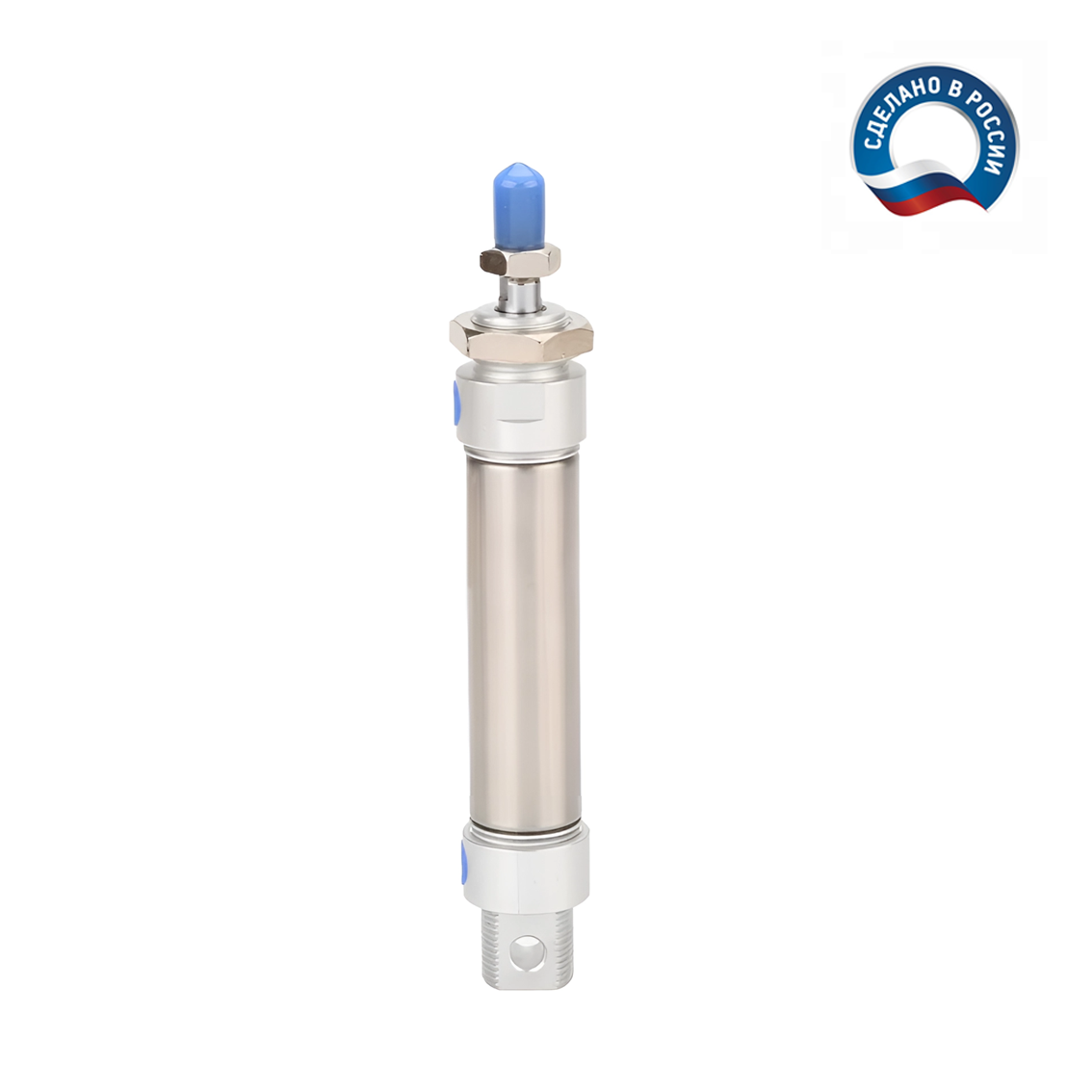

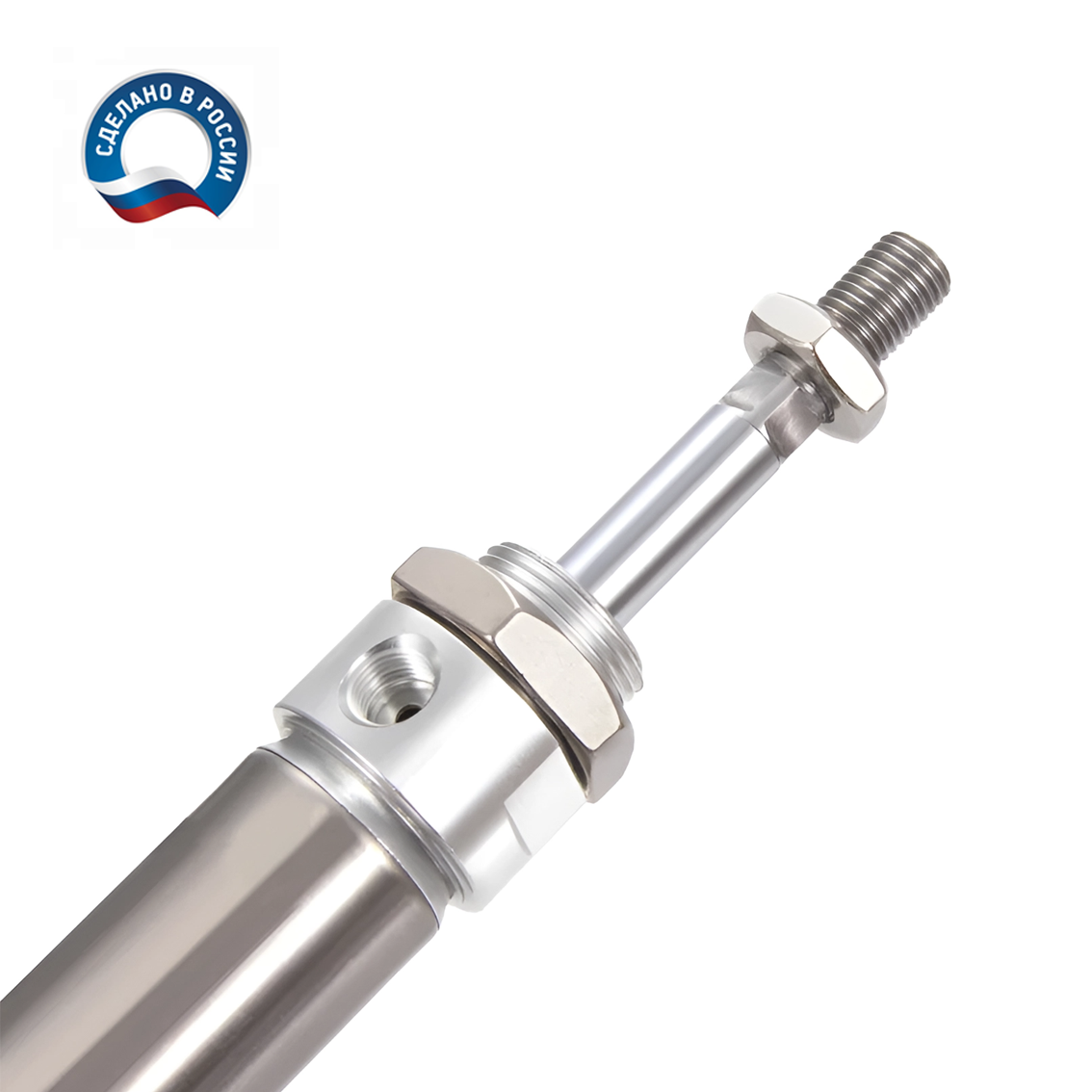

DSNU-16-40-PPV-A Пневмоцилиндр

(0)
(0)
Добавить в сравнение
Характеристики
Производитель:
HYDS
Серия:
DSNU
Стандарт:
ISO 6432
Диаметр поршня:
16 мм
Рабочий ход:
40 мм
Диаметр штока:
6 мм
Резьба штока:
M6x1
Пневматическое присоединение:
M5
Тип резьбы штока:
Наружная резьба
Тип цилиндра:
Двухсторонне действие
Демпфирование:
Регулируемое пневматическое
Опрос положения поршня:
С помощью датчиков положения
Рабочая среда:
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура:
От -20 °C до +80 °C
Рабочее давление при 23°С:
0,6 бар ... 10 бар
Материал крышек:
Алюминий с защитным покрытием
Материал корпуса:
Нержавеющая сталь
Материал штока:
Хромированная сталь поверхностной закалки
Материал уплотнений:
TPE-U, NBR
Все характеристики
Описание

hyds-logo-card.png         Собственное производство в России

Средний срок изготовления:    1 - 3 дня
Показать полностью Свернуть
По запросу
Нет в наличии
Описание
Характеристики
Описание

Описание

Пневмоцилиндр HYDS серии DSNU, артикул DSNU-16-40-PPV-A с диаметром поршня 16 мм и длинной хода 40 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 6432, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 107 Н (11 КГ), на втягивание: 92 Н (9 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 0.104 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

Размеры и присоединения

Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра

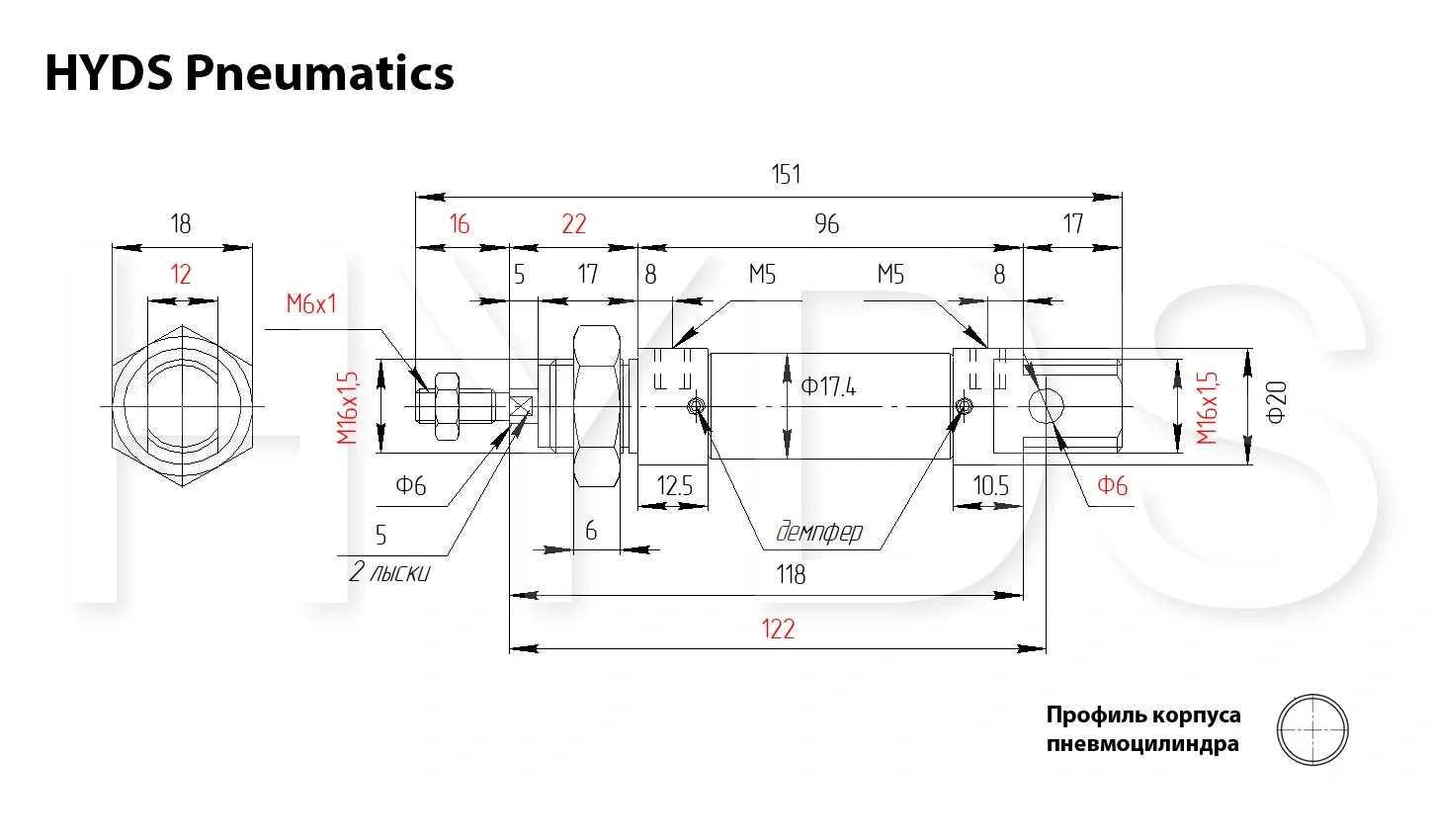

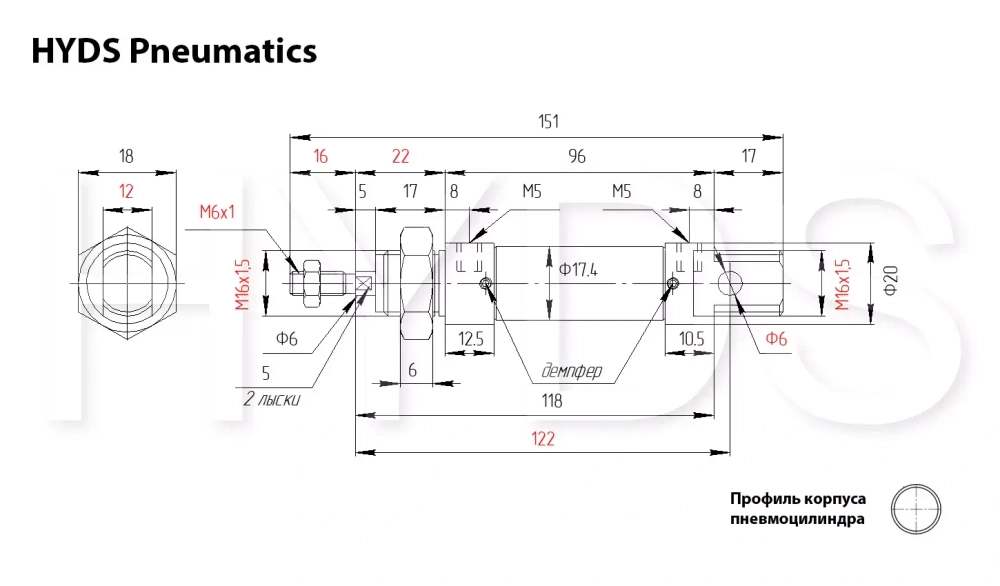

Размеры пневмоцилиндра DSNU-16-40-PPV-A

Таблица усилий

Давление в системе, Бар Усилие выталкивания, КГ Усилие выталкивания, Н Усилие втягивания, КГ Усилие втягивания, Н
1 2 18 1,5 15
2 4 36 3 31
3 5 53 4,6 46
4 7 71 6 61
5 9 89 8 76
6 11 107 9 92
7 13 124 11 107
8 14 142 12 122
9 16 160 14 137
10 18 177 16 153



Таблица расхода воздуха

Направление движения Давление в системе, Бар
1 2 3 4 5 6 7 8 9 10
Потребление воздуха
при прямом ходе (выдвижении), Нл
0.016 0.024 0.032 0.04 0.048 0.056 0.064 0.072 0.08 0.088
Потребление воздуха
при обратном ходе (втягивании), Нл
0.012 0.02 0.028 0.036 0.04 0.048 0.056 0.064 0.068 0.076



Характеристики
Производитель
HYDS
Серия
DSNU
Стандарт
ISO 6432
Диаметр поршня
16 мм
Рабочий ход
40 мм
Диаметр штока
6 мм
Резьба штока
M6x1
Пневматическое присоединение
M5
Тип резьбы штока
Наружная резьба
Тип цилиндра
Двухсторонне действие
Демпфирование
Регулируемое пневматическое
Опрос положения поршня
С помощью датчиков положения
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура
От -20 °C до +80 °C
Рабочее давление при 23°С
0,6 бар ... 10 бар
Материал крышек
Алюминий с защитным покрытием
Материал корпуса
Нержавеющая сталь
Материал штока
Хромированная сталь поверхностной закалки
Материал уплотнений
TPE-U, NBR
