Пневмоцилиндр HYDS серии DSNU, артикул DSNU-25-400-PPV-A с диаметром поршня 25 мм и длинной хода 400 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 6432, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 260 Н (27 КГ), на втягивание: 218 Н (22 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 2.52 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

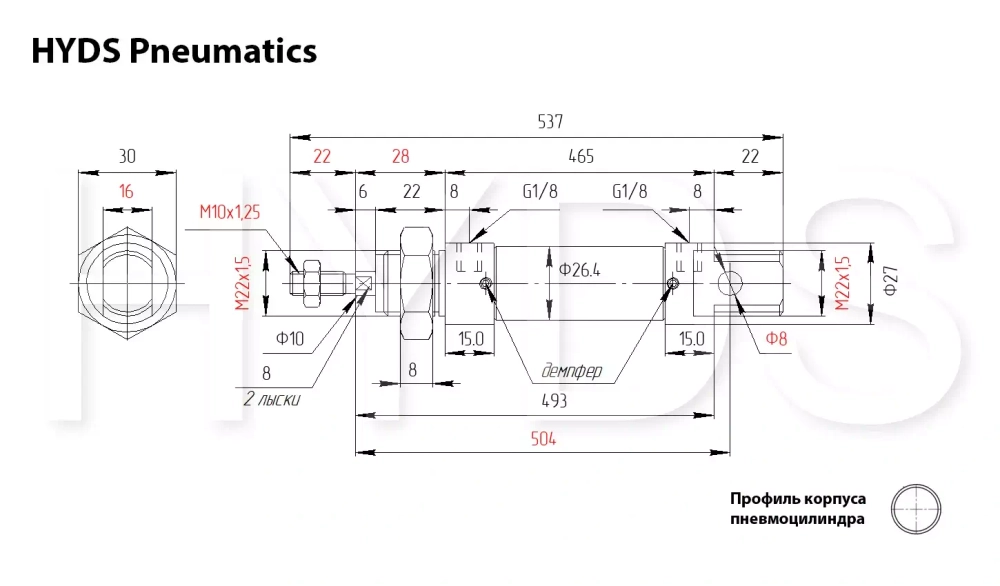

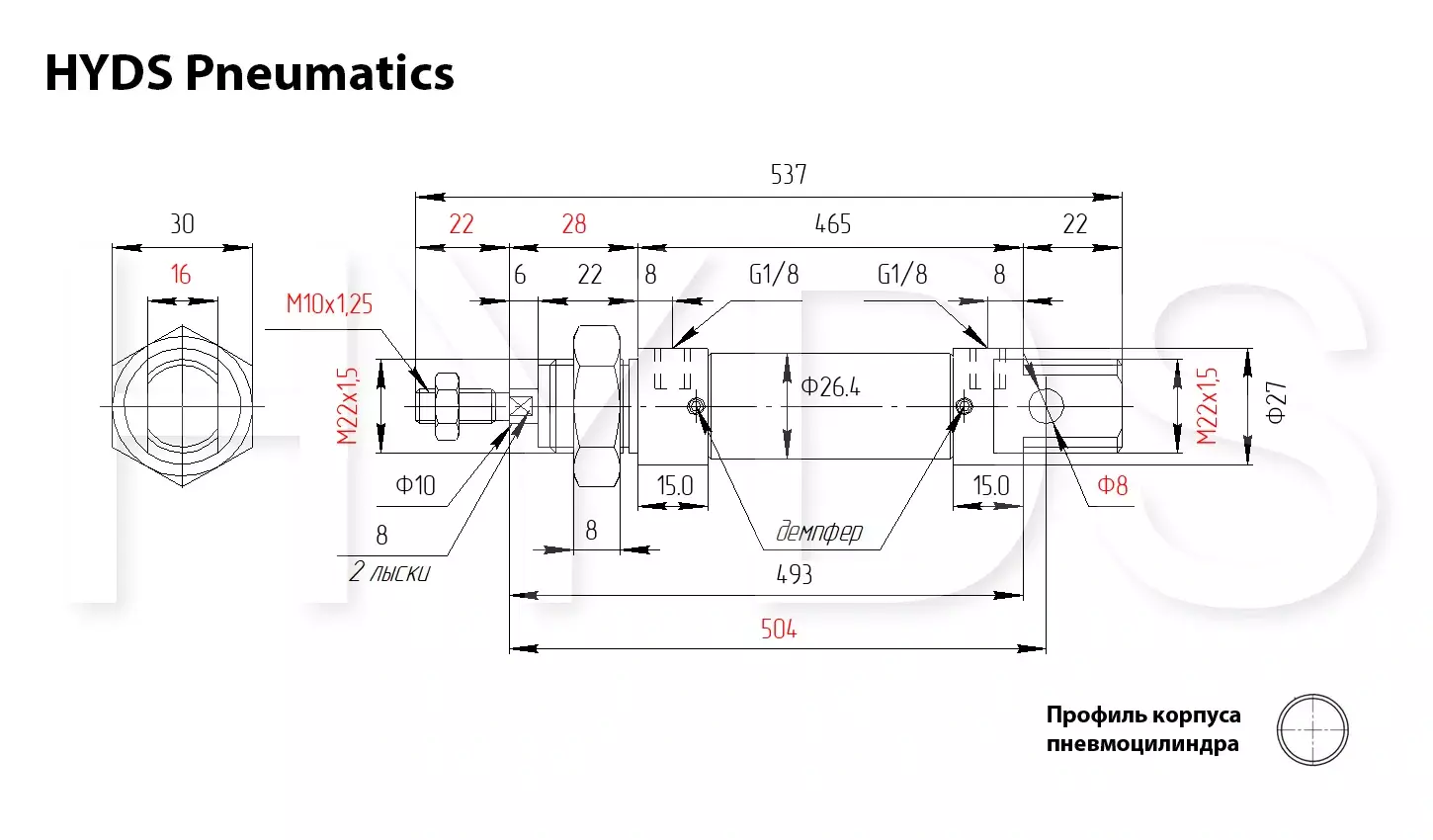

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 43,3 | 43 | 3,6 | 36 |
| 2 | 9 | 87 | 7 | 73 |
| 3 | 13 | 130 | 11 | 109 |
| 4 | 18 | 173 | 15 | 146 |
| 5 | 22 | 217 | 19 | 182 |
| 6 | 27 | 260 | 22 | 218 |
| 7 | 31 | 303 | 26 | 255 |
| 8 | 35 | 347 | 30 | 291 |
| 9 | 40 | 390 | 33 | 328 |
| 10 | 44 | 433 | 37 | 364 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл | 0.4 | 0.6 | 0.8 | 1.0 | 1.16 | 1.36 | 1.56 | 1.76 | 1.96 | 2.16 |
| Потребление воздуха при обратном ходе (втягивании), Нл | 0.32 | 0.48 | 0.64 | 0.84 | 1.0 | 1.16 | 1.32 | 1.48 | 1.64 | 1.8 |
Характеристики
Производитель
HYDS
Бренд оригинала
Festo
Серия
DSNU
Стандарт
ISO 6432
Номер детали
35193
Диаметр поршня
25 мм
Рабочий ход
400 мм
Диаметр штока
10 мм
Резьба штока
M10x1,25
Пневматическое присоединение
G1/8
Тип резьбы штока
Наружная резьба
Тип штока
Односторонний
Тип действия
Двухсторонне действие
Демпфирование
Регулируемое пневматическое
Опрос положения поршня
С помощью датчиков положения
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура
От -20 °C до +80 °C
Рабочее давление при 23°С
0,6 бар ... 10 бар
Материал крышек
Алюминий с защитным покрытием
Материал корпуса
Нержавеющая сталь
Материал штока
Хромированная сталь поверхностной закалки
Материал уплотнений
TPE-U, NBR
