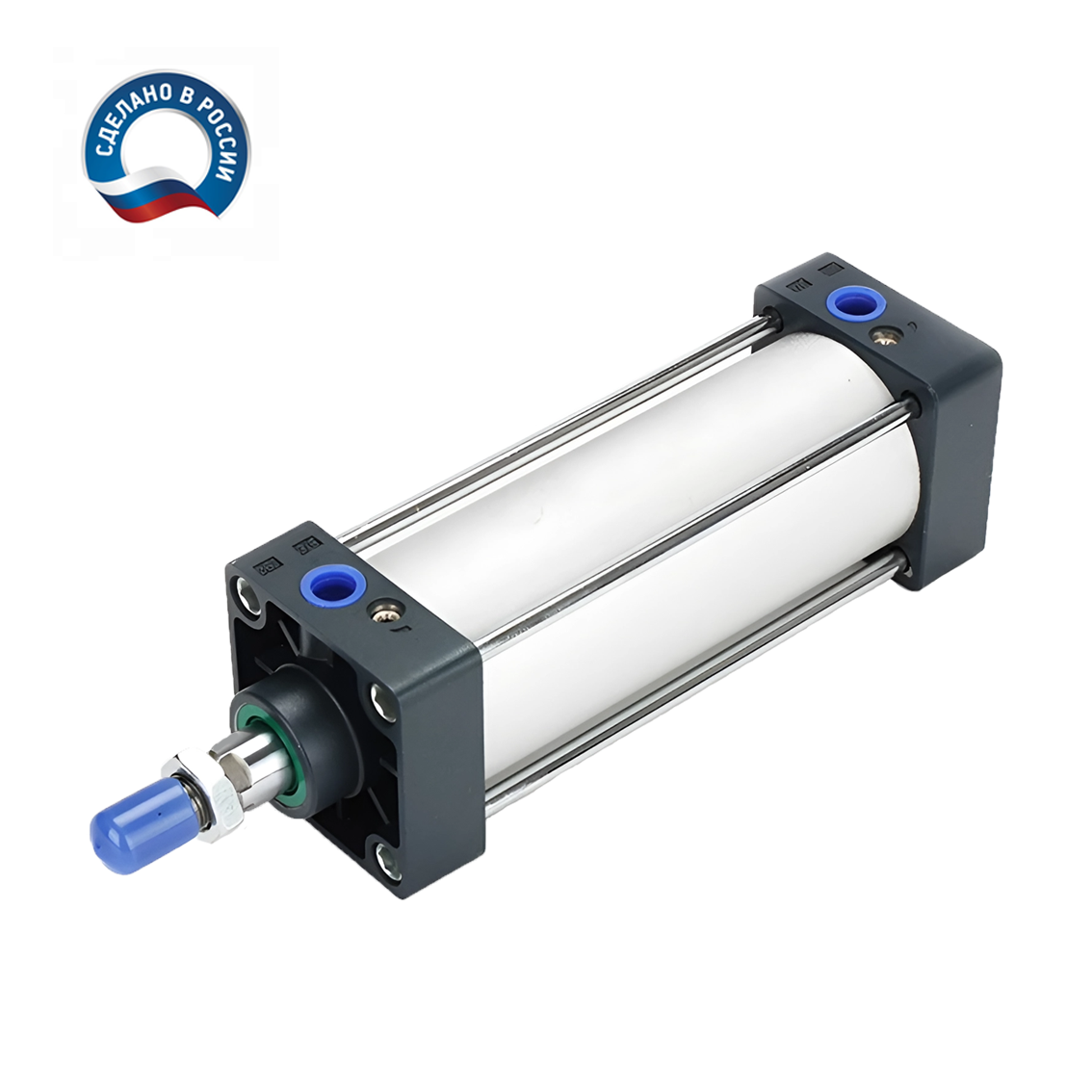

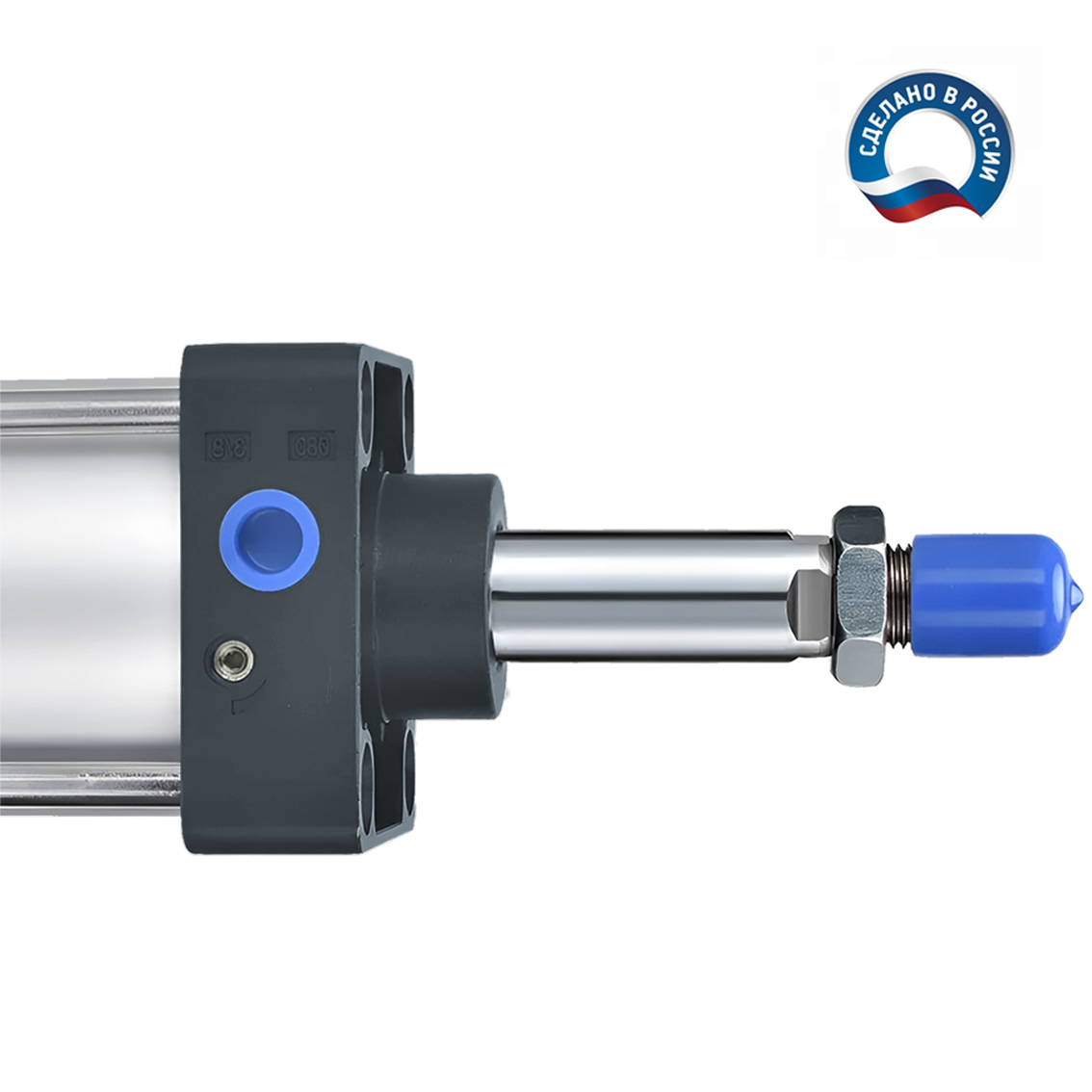

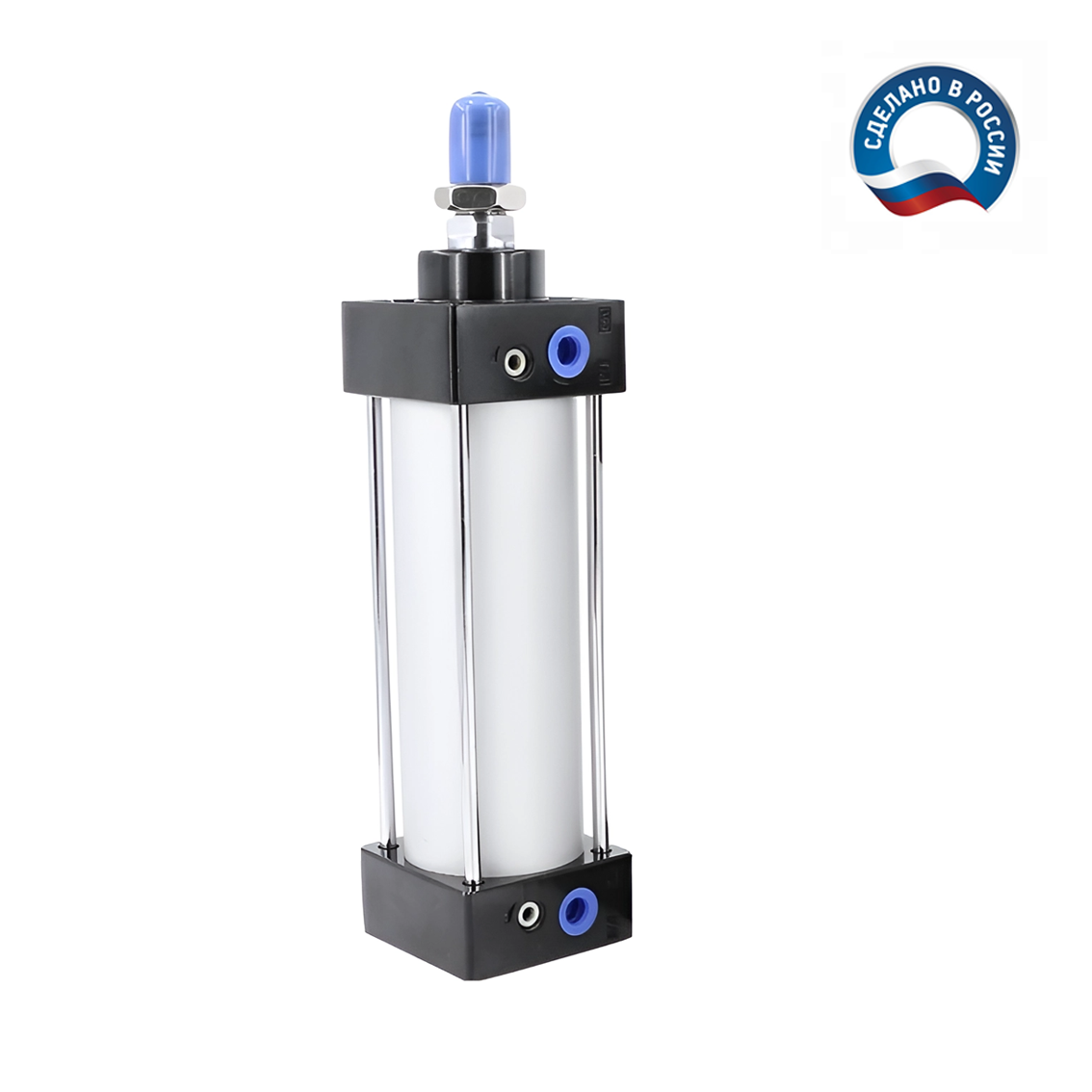

Пневмоцилиндр SC 100x150-S

(0)
(0)
Добавить в сравнение
Описание
Средний срок изготовления: 1 - 3 рабочих дня
Актуальность сроков уточняйте у менеджеров
Показать полностью Свернуть
По запросу
Нет в наличии
Описание
Описание

 Таблица усилий

Давление в системе, Бар Усилие выталкивания, КГ Усилие выталкивания, Н Усилие втягивания, КГ Усилие втягивания, Н
1 71 693 66 650
2 141 1386 133 1300
3 212 2079 199 1949
4 283 2772 265 2599
5 353 3465 331 3249
6 424 4159 398 3899
7 495 4852 464 4548
8 548 5545 530 5198
9 636 6238 596 5848
10 707 6931 663 6498

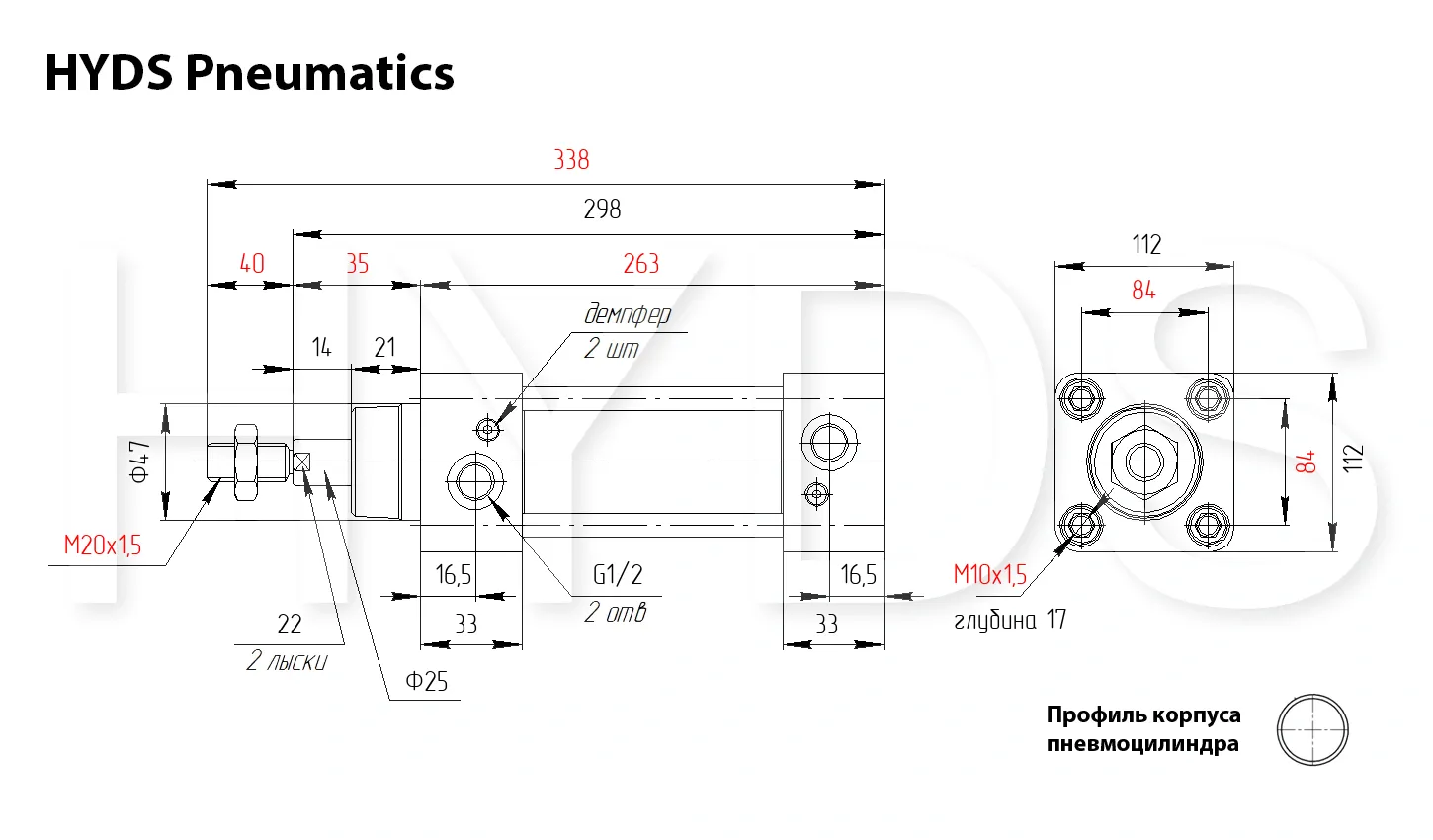

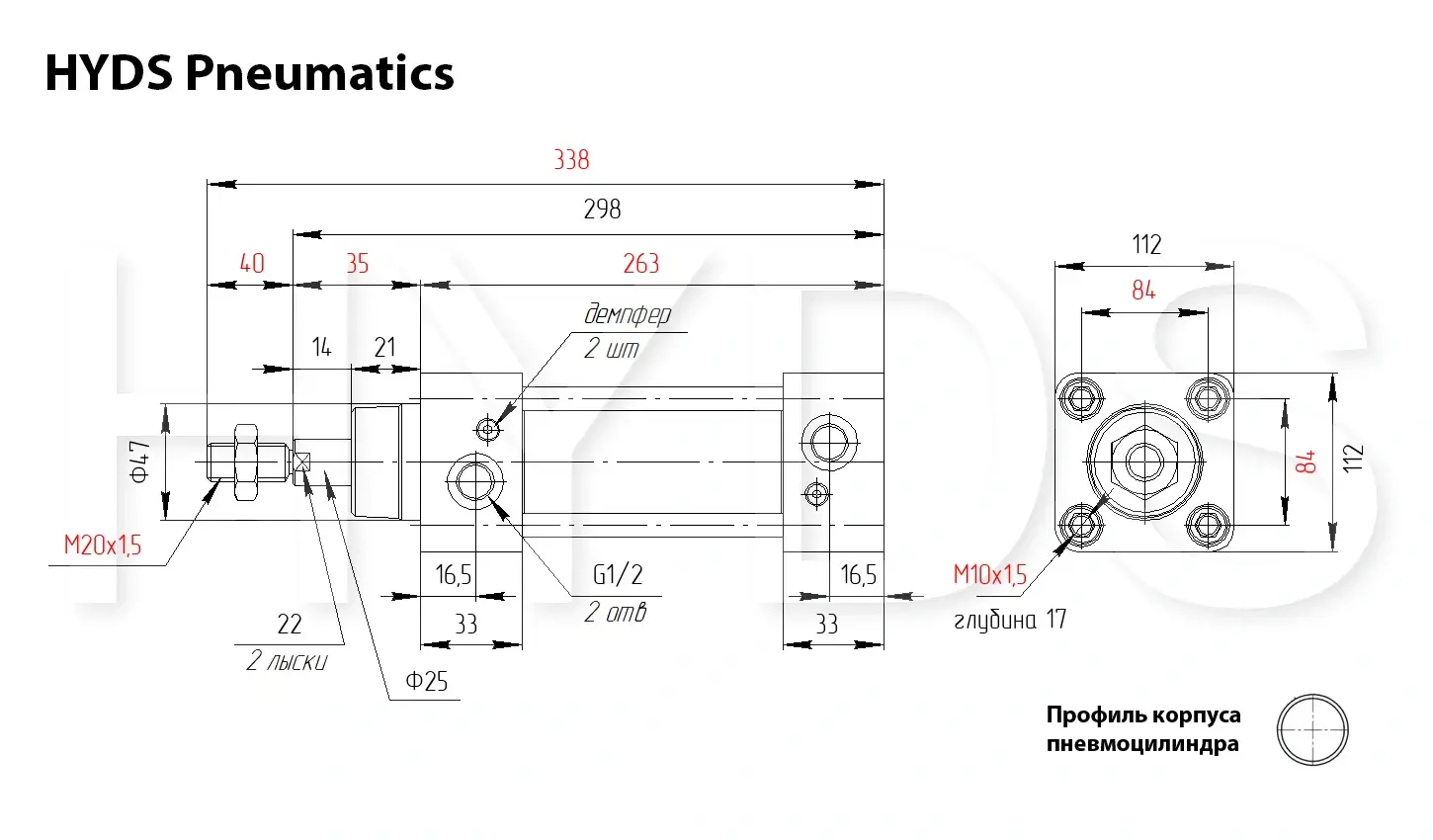

Размеры и присоединения

** Все размеры указаны для цилиндров с ходом 0 мм в сложенном состоянии

К некоторым значениям нужно прибавить рабочий ход цилиндра для получения ваших значений

SC 100.png

Основные характеристики
Стандарт

ISO 6430

Диаметр поршня 100 мм
Рабочий ход 150 мм
Диаметр штока 25 мм
Резьба штока М20х1.5
Пневматическое присоединение G 1/2
Тип резьбы штока Наружная резьба
Тип штока Односторонний
Тип цилиндра Двухсторонне действие
Демпфирование Регулируемое пневматическое
Опрос положения поршня С помощью датчиков
Условия эксплуатации
Рабочая среда Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура От -20 °C до +80 °C
Рабочее давление при 23°С 0,6 бар ... 10 бар

Особенности материалов
Материал крышек Алюминий с защитным покрытием
Материал корпуса Анодированный алюминий
Материал штока Хромированная сталь поверхностной закалки
Материал уплотнений TPE-U, NBR
