Описание
Пневмоцилиндр HYDS серии SC, артикул SC 32x600-S с диаметром поршня 32 мм и длинной хода 600 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 6430, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 426 Н (43 КГ), на втягивание: 366 Н (37 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 6.24 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

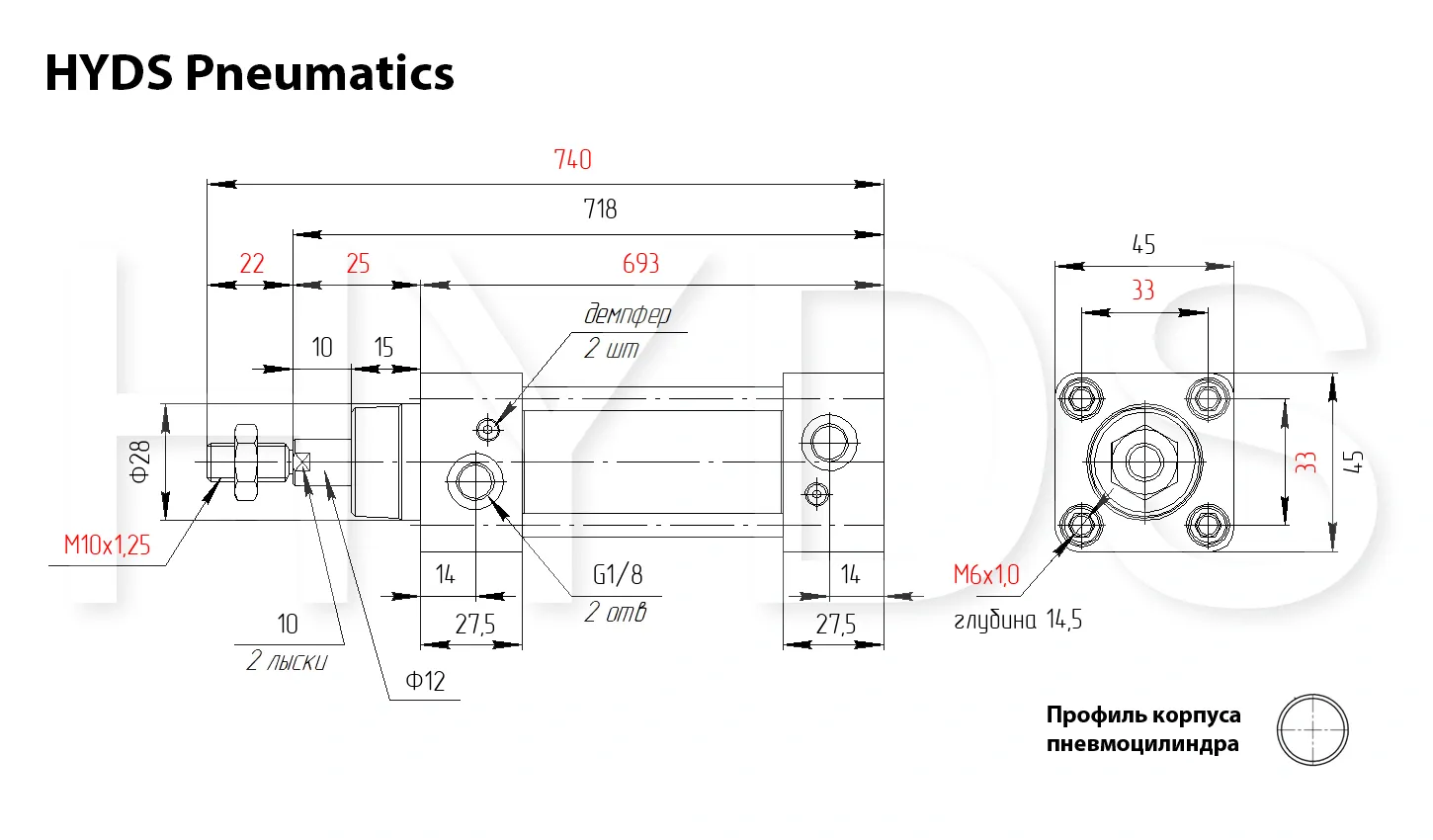

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
1 | 7 | 71 | 6 | 61 |
2 | 14 | 142 | 12 | 122 |
3 | 22 | 213 | 19 | 183 |
4 | 29 | 284 | 25 | 244 |
5 | 36 | 355 | 31 | 305 |
6 | 43 | 426 | 37 | 366 |
7 | 51 | 497 | 44 | 427 |
8 | 58 | 568 | 50 | 488 |
9 | 65 | 639 | 56 | 549 |
10 | 72 | 710 | 549 | 610 |
Таблица расхода воздуха
Направление движения | Давление в системе, Бар | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Потребление воздуха при прямом ходе (выдвижении), Нл |
0.96 | 1.44 | 1.92 | 2.4 | 2.88 | 3.36 | 3.84 | 4.32 | 4.8 | 5.28 |
Потребление воздуха при обратном ходе (втягивании), Нл |
0.84 | 1.26 | 1.68 | 2.1 | 2.46 | 2.88 | 3.3 | 3.72 | 4.14 | 4.56 |
- Производитель оставляет за собой право без уведомления менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
