Описание

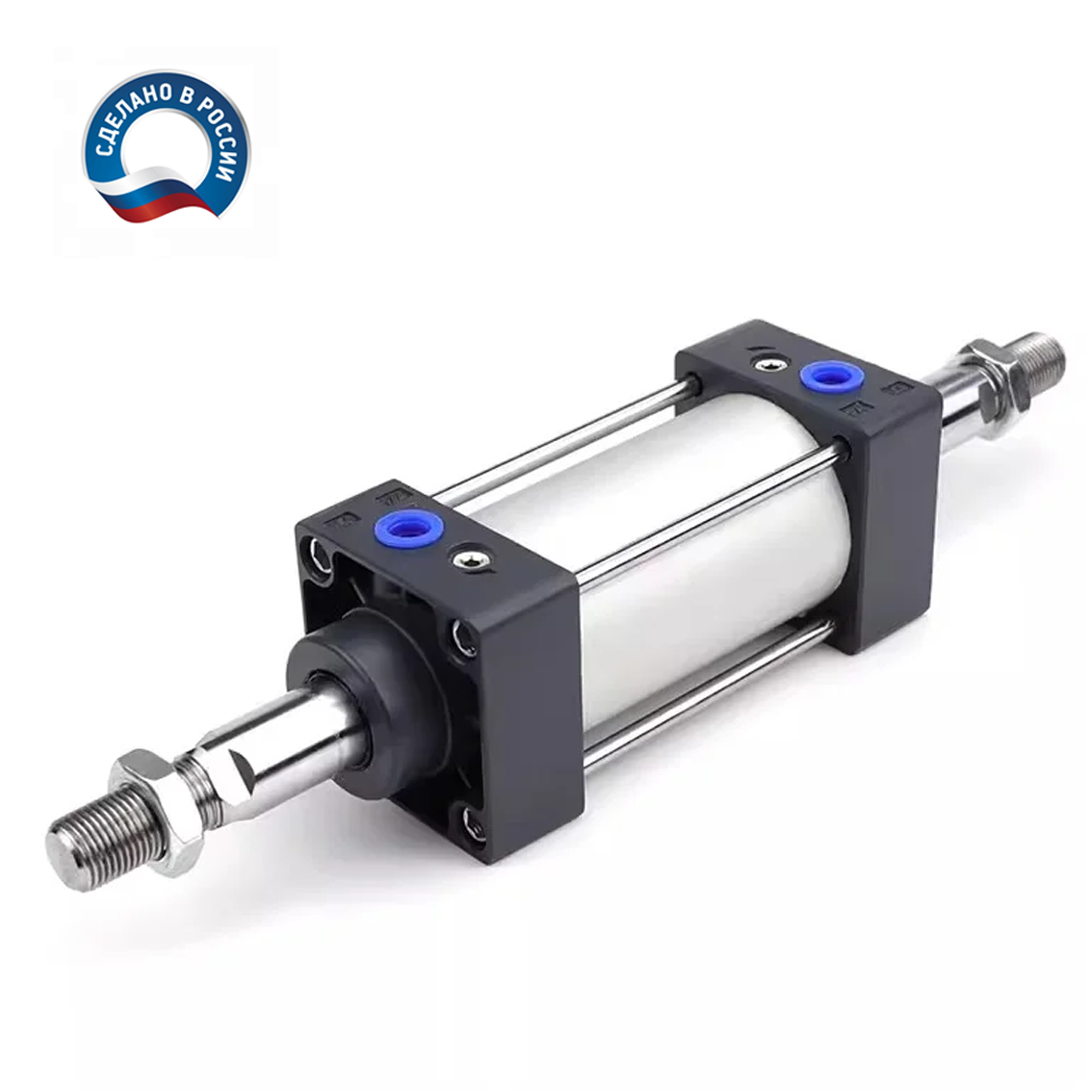

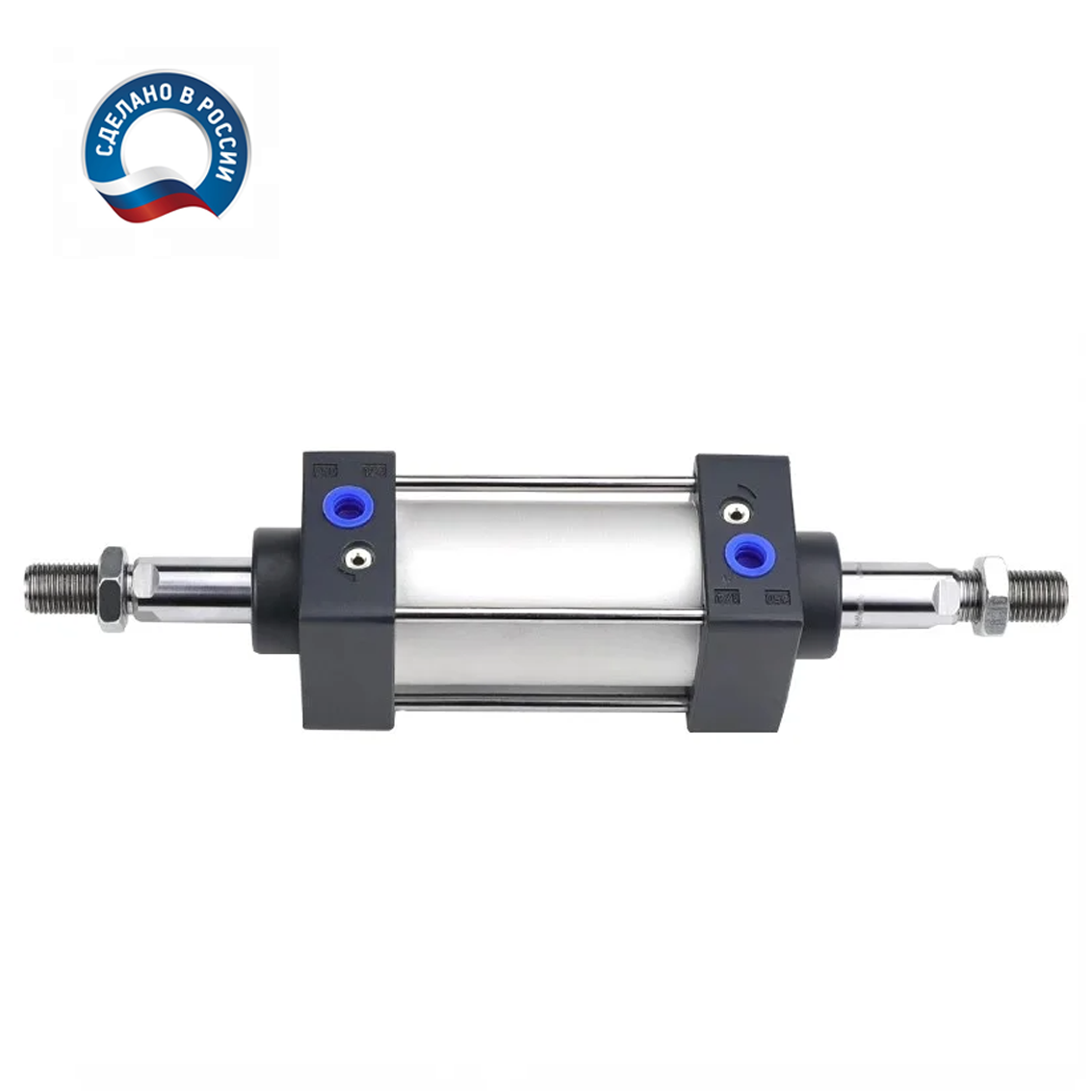

Пневмоцилиндр HYDS серии SCD, артикул SCD 80x60-S с диаметром поршня 80 мм и длинной хода 60 мм, двухстороннего действия с двусторонним штоком изготовленный по стандарту ISO 6430, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 2402 Н ~ (245 КГ), на втягивание: 2402 Н ~ (245 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 3.804 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

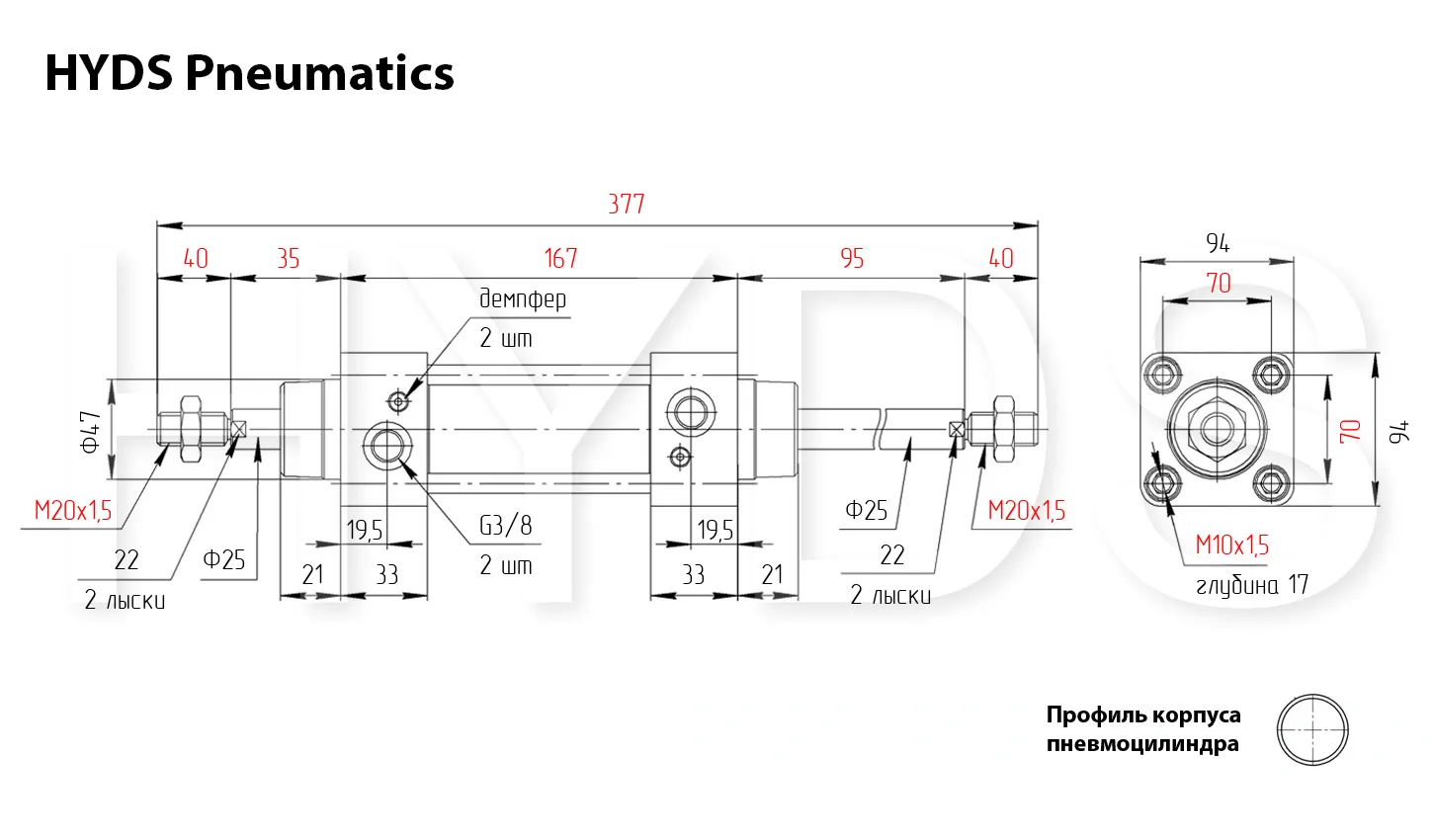

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 41 | 400 | 41 | 400 |
| 2 | 82 | 801 | 82 | 801 |
| 3 | 122 | 1201 | 122 | 1201 |
| 4 | 163 | 1601 | 163 | 1601 |
| 5 | 204 | 2001 | 204 | 2001 |
| 6 | 245 | 2402 | 245 | 2402 |
| 7 | 286 | 2802 | 286 | 2802 |
| 8 | 327 | 3202 | 327 | 3202 |
| 9 | 367 | 3602 | 367 | 3602 |
| 10 | 408 | 4003 | 408 | 4003 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
0.546 | 0.816 | 1.086 | 1.362 | 1.632 | 1.902 | 2.178 | 2.448 | 2.718 | 2.994 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
0.546 | 0.816 | 1.086 | 1.362 | 1.632 | 1.902 | 2.178 | 2.448 | 2.718 | 2.994 |
