Описание
Описание

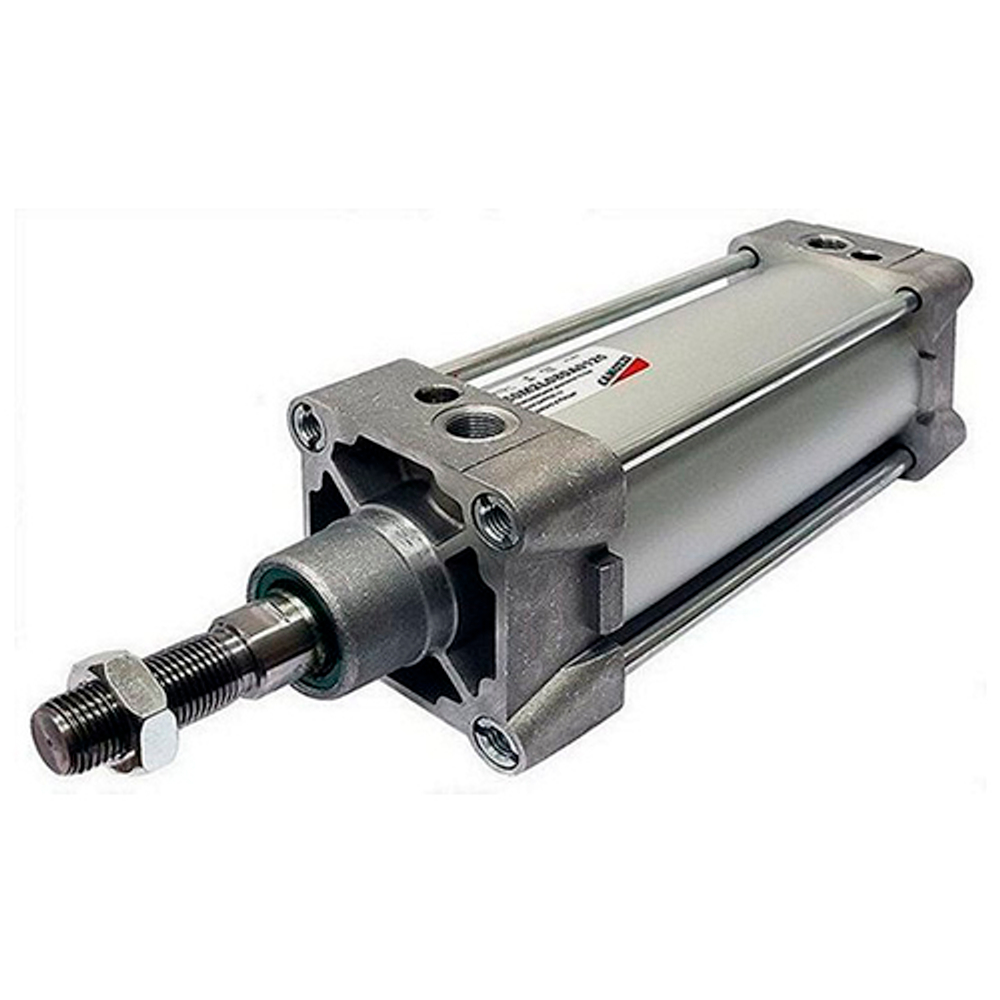

Пневмоцилиндр Camozzi серии 60, артикул 60M2L032A0125 с диаметром поршня 32 мм и длинной хода 125 мм. Двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар, на толкание: 425,8 Н, на втягивание: 425,8 Н. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.
Размеры и присоединения
| ДИАМЕТР ПОРШНЯ | AM | B | BG | E | EE | G | KK | L1 | L2 | L3 | MM | N | PL | R | RT | SW1 | SW2 | SW3 | SW4 | TG | VA | VD | WH | ZJ | SPe |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 22 | 30 | 16 | 46 | G1/8 | 5 | M10x1,25 | 18 | 219 | 5 | 12 | 26 | 14 | 13 | M6 | 10 | 6 | 2 | 17 | 32,5 | 4 | 5 | 26 | 245 | 17 / 12 |
| Основные характеристики | |
| Стандарт | ISO 15552 |
|
Диаметр поршня
|
32 мм |
| Рабочий ход | 125 мм |
| Диаметр штока | 12 мм |
| Резьба штока | M10X1,25 |
| Пневматическое присоединение | G1/8 |
| Тип резьбы штока | Наружная резьба |
| Тип штока | Односторонний |
| Тип цилиндра | Двухстороннее действие |
| Демпфирование | Пневматическое регулируемое |
| Опрос положения поршня | При помощи датчиков положения |
| Условия эксплуатации | |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 |
| Примечание | Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4] |
| Рабочая температура | От 0 °C до + 80 °C (при сухом воздухе -20°C) |
| Рабочее давление при 23°С | 10 бар |
| Особенности материалов | |
| Материал крышек | Алюминий |
| Материал корпуса | Уточняйте у менеджера |
| Материал штока | Нержавеющая сталь AISI 420B |
| Материал уплотнений | PU (Полиуретан) |
Характеристики
Производитель
Camozzi
Тип резьбы штока
Наружная резьба
