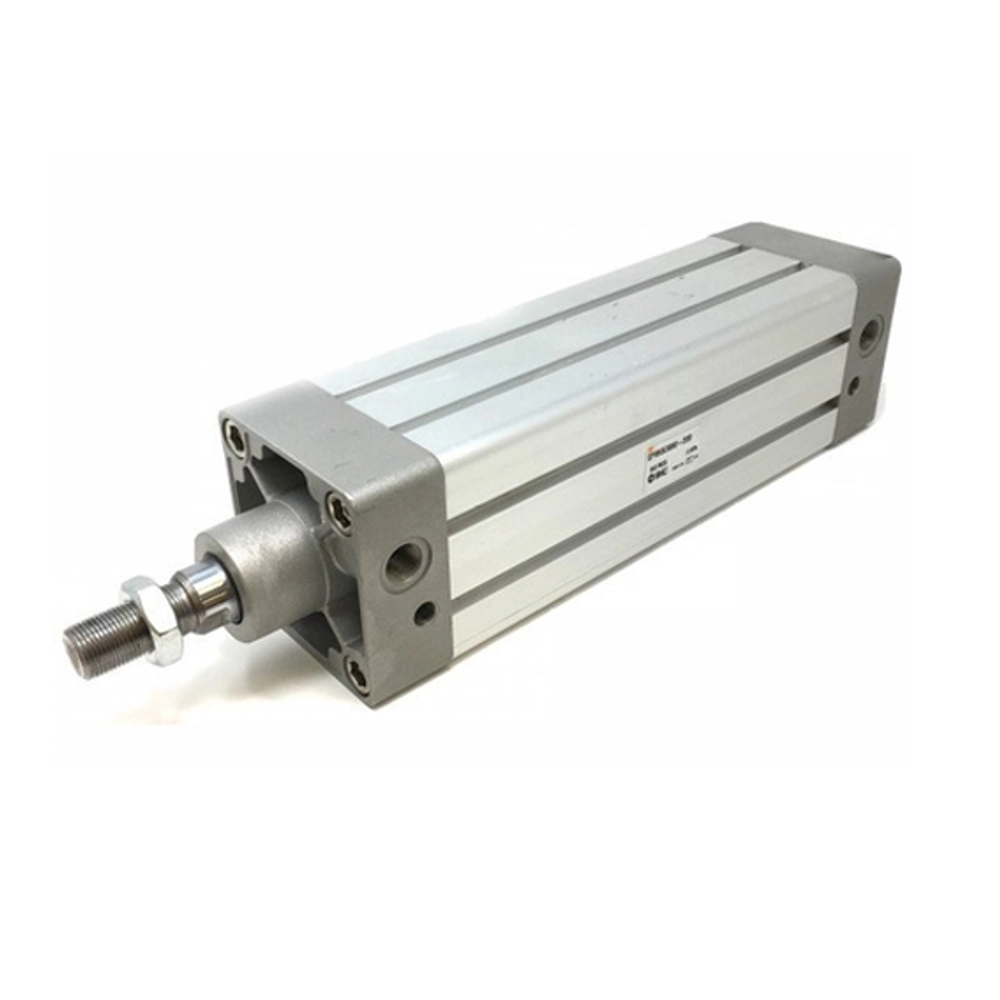

CP95SDB40-200 Пневмоцилиндр SMC

(0)
(0)
Добавить в сравнение
Характеристики
Производитель:
SMC
Серия:
CP95
Стандарт:
ISO 15552 (6431) / VDMA 24562
Диаметр поршня:
40 мм
Рабочий ход:
200 мм
Диаметр штока:
16 мм
Резьба штока:
M12x1,25
Пневматическое присоединение:
G1/4
Тип резьбы штока:
Наружная резьба
Тип цилиндра:
Двухсторонне действие
Демпфирование:
Регулируемое пневматическое
Опрос положения поршня:
С помощью датчиков положения
Рабочая среда:
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура:
От -20 °C до +70 °C
Рабочее давление при 23°С:
0,6 бар ... 10 бар
Материал крышек:
Анодированный алюминий
Материал корпуса:
Анодированный алюминий
Материал штока:
Хромированная сталь поверхностной закалки
Материал уплотнений:
NBR, URETHANE
Все характеристики
Описание
Показать полностью Свернуть
По запросу
Нет в наличии
Описание
Характеристики
Описание

Описание

Пневмоцилиндр SMC серии CP95, артикул CP95SDB40-200 с диаметром поршня 40 мм и длинной хода 200 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 665 Н (68 КГ), на втягивание: 559 Н (57 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 3.24 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

Таблица усилий

Давление в системе, Бар Усилие выталкивания, КГ Усилие выталкивания, Н Усилие втягивания, КГ Усилие втягивания, Н
1 11 111 9 93
2 23 222 19 186
3 34 333 28 279
4 45 444 38 373
5 57 555 48 466
6 68 665 57 559
7 79 776 66 652
8 90 887 76 745
9 102 998 85 838
10 113 1109 95 932



Таблица расхода воздуха

Направление движения Давление в системе, Бар
1 2 3 4 5 6 7 8 9 10
Потребление воздуха
при прямом ходе (выдвижении), Нл
0.5 0.76 1.0 1.26 1.5 1.76 2.0 2.26 2.52 2.76
Потребление воздуха
при обратном ходе (втягивании), Нл
0.42 0.64 0.84 1.06 1.26 1.48 1.68 1.9 2.12 2.32



Характеристики
Производитель
SMC
Серия
CP95
Стандарт
ISO 15552 (6431) / VDMA 24562
Диаметр поршня
40 мм
Рабочий ход
200 мм
Диаметр штока
16 мм
Резьба штока
M12x1,25
Пневматическое присоединение
G1/4
Тип резьбы штока
Наружная резьба
Тип цилиндра
Двухсторонне действие
Демпфирование
Регулируемое пневматическое
Опрос положения поршня
С помощью датчиков положения
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура
От -20 °C до +70 °C
Рабочее давление при 23°С
0,6 бар ... 10 бар
Материал крышек
Анодированный алюминий
Материал корпуса
Анодированный алюминий
Материал штока
Хромированная сталь поверхностной закалки
Материал уплотнений
NBR, URETHANE
